产品中心

> YB螺钉式PCB接线端子

•
•
•
•

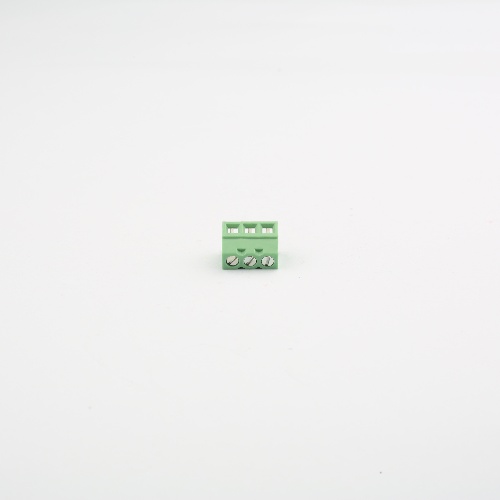

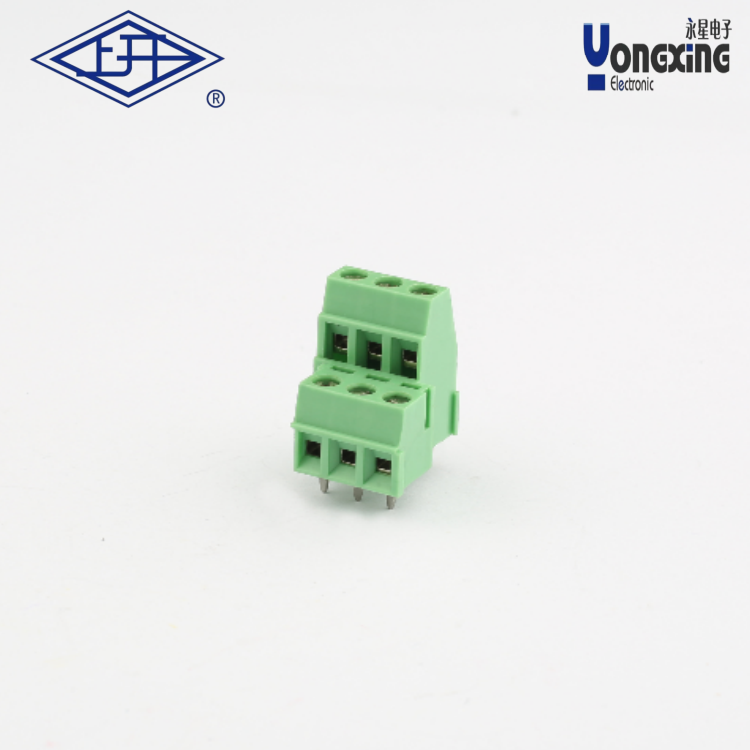

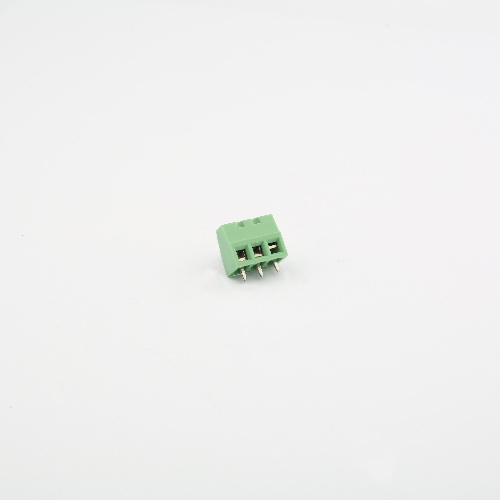

产品名称：     YB螺钉式PCB接线端子
产品型号：      YB312-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

YB螺钉式PCB接线端子是一种专为印刷线路板（PCB）设计的电气连接配件，其核心参数及特性如下：

核心参数

‌额定电流/电压‌：10A/300V

‌操作温度‌：-40℃～+150℃，瞬间耐温可达+250℃（持续5秒）

‌电气性能‌：接触电阻≤20mΩ，绝缘电阻＞5000mΩ（测试电压DC500V），耐压能力AC2000V/1min

‌适用线径‌：支持28-14AWG（1.5mm²），剥线长度建议6-7mm。

结构特点

‌螺钉压接技术‌

通过螺钉固定导线，确保连接稳固且接触电阻低，适用于需要高频维护或高振动环境的场景。

‌

模块化设计‌

焊脚与夹线体分离，避免焊接点因螺丝操作受损，提升长期可靠性。

‌紧凑布局‌

适配PCB高密度布线需求，常见针距规格包括3.81mm、5.0mm等，满足不同空间布局要求。

典型应用

‌工业控制设备‌：如PLC、变频器等需要稳定电气连接的场景。

‌电力系统‌：配电箱、光伏发电系统中的线路板连接。

‌通信及照明‌：结合弹簧式或插拔式端子，用于复杂系统的模块化接线。

兼容性

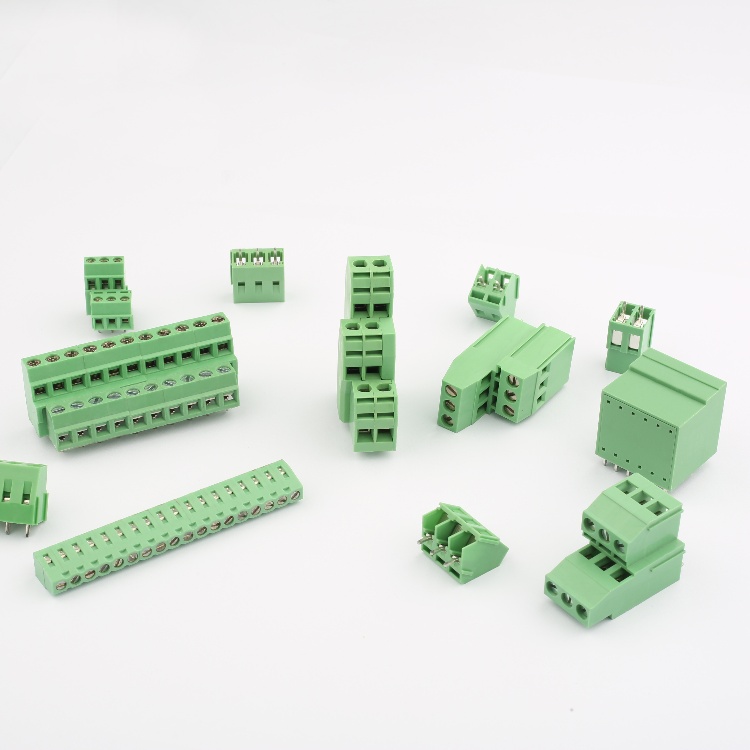

与YA、YC等同系列产品兼容，支持多样化组合应用，便于扩展和维护。
