> AD12单极自锁带灯黄色方形按钮开关

•
•
•
•

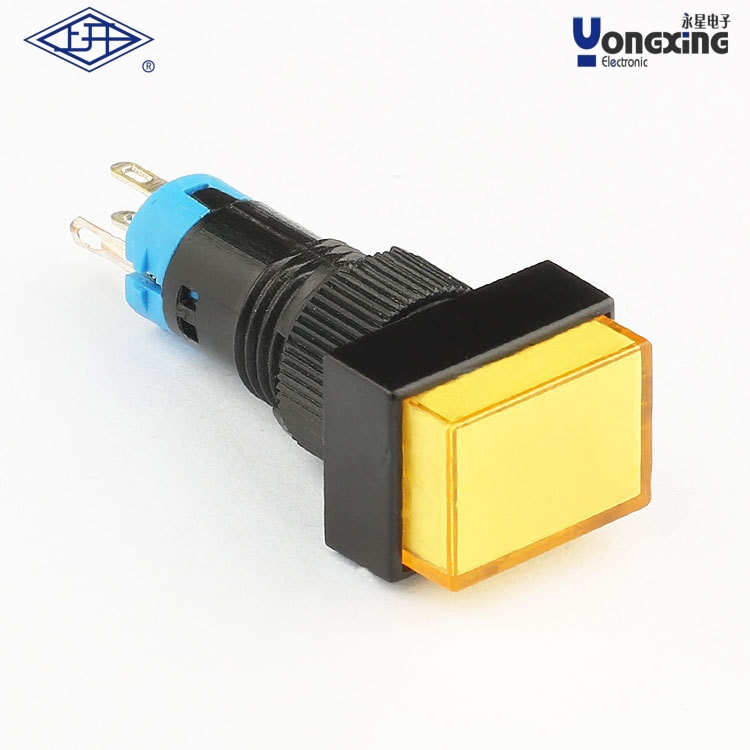

产品名称：     AD12单极自锁带灯黄色方形按钮开关
产品型号：       AD10-113L12D-Y
电器额定值：      3A 250V AC
接触电阻(初始值)：  ≤50MΩ
绝缘电阻(常态)：   ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

AD12单极自锁带灯黄色方形按钮开关综合信息

1. ‌基本参数‌

‌型号‌：AD10-113L12D-Y‌

‌电气规格‌：额定电流3A、电压250V AC，接触电阻≤50MΩ，绝缘电阻≥100MΩ，耐压1500V‌。

‌寿命‌：自锁模式机械寿命50000次、电气寿命25000次；无锁模式机械寿命200000次‌。

‌环境适应性‌：工作温度-5℃至+75℃，防护等级IP40‌。

‌认证‌：CE、CQC、ROHS认证‌。

2. ‌结构与材质‌

‌尺寸‌：φ12mm开孔设计‌，方形外观‌。

‌材质‌：外壳采用PA、ABS或PC塑料，按钮罩为PMMA或PC材质，触点为银（Ag），端子镀银/镀金‌。

‌指示灯‌：内置带灯功能，支持3V、6V、12V、24V DC或220V AC电压‌。

3. ‌颜色与功能‌

‌颜色标识‌：黄色按钮罩对应型号后缀“Y”‌。

‌自锁机制‌：通过“B”标识表示自锁（保持型）功能，需手动复位‌。

4. ‌型号解析‌

‌编码规则‌：型号中“AD12”表示φ12mm开孔方形按钮，“L12D”含带灯功能，“Y”为黄色标识‌。

5. ‌应用场景‌

适用于工业设备、控制面板等需要带状态指示及自锁功能的场景，支持高频率操作‌。
