> 硅胶按键轻触开关SMT贴片防水开关配件

•
•
•
•

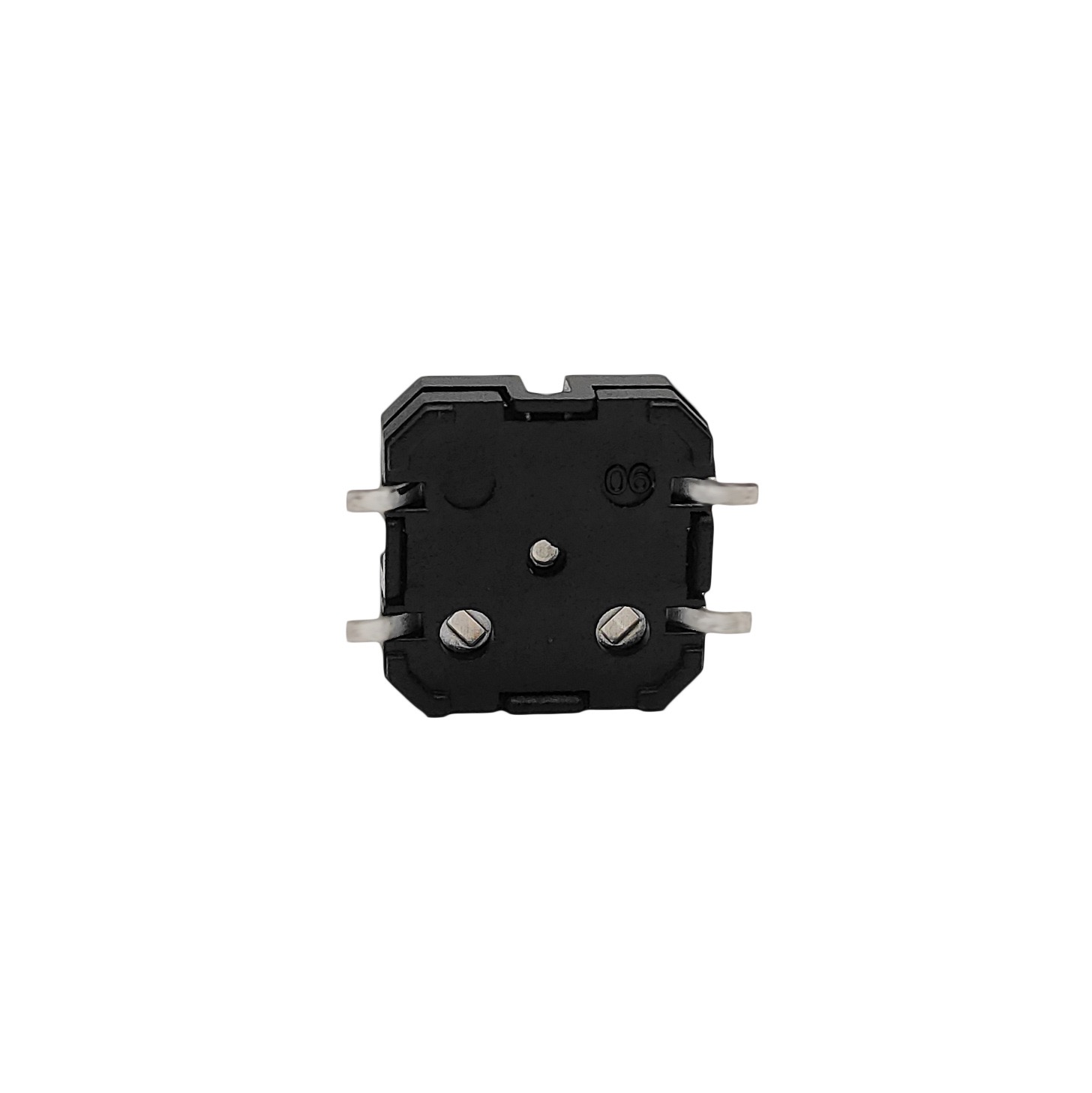

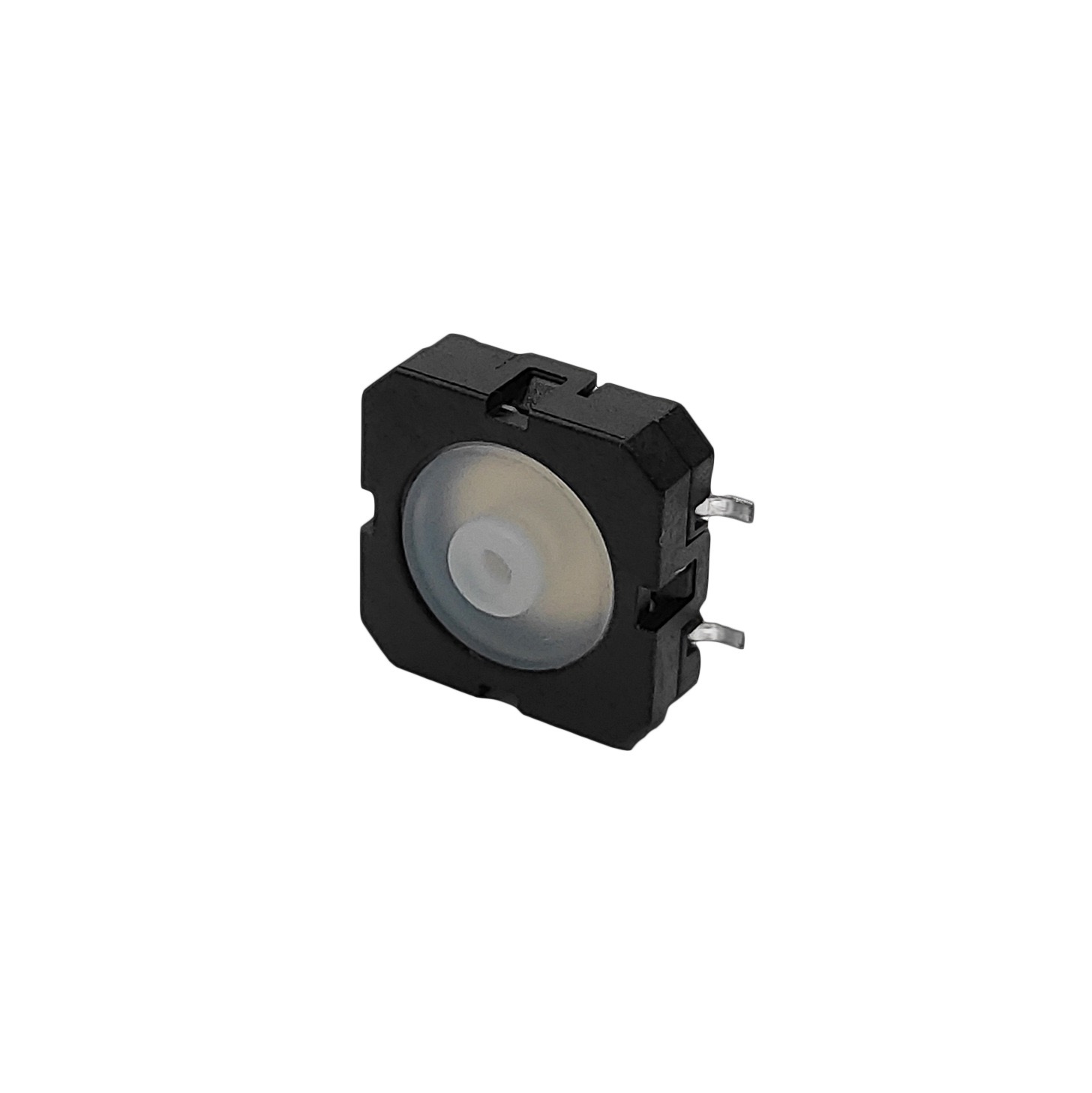

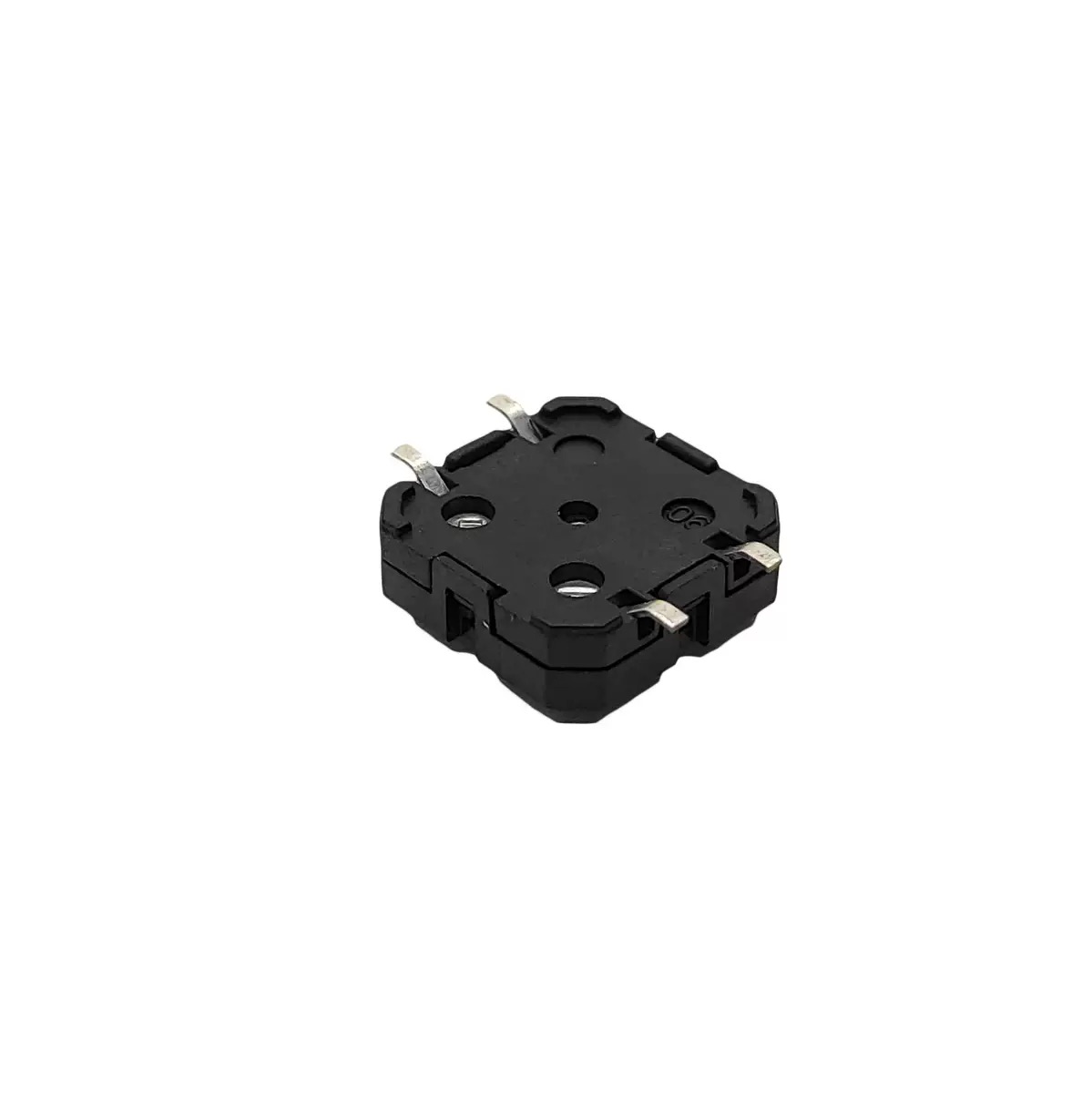

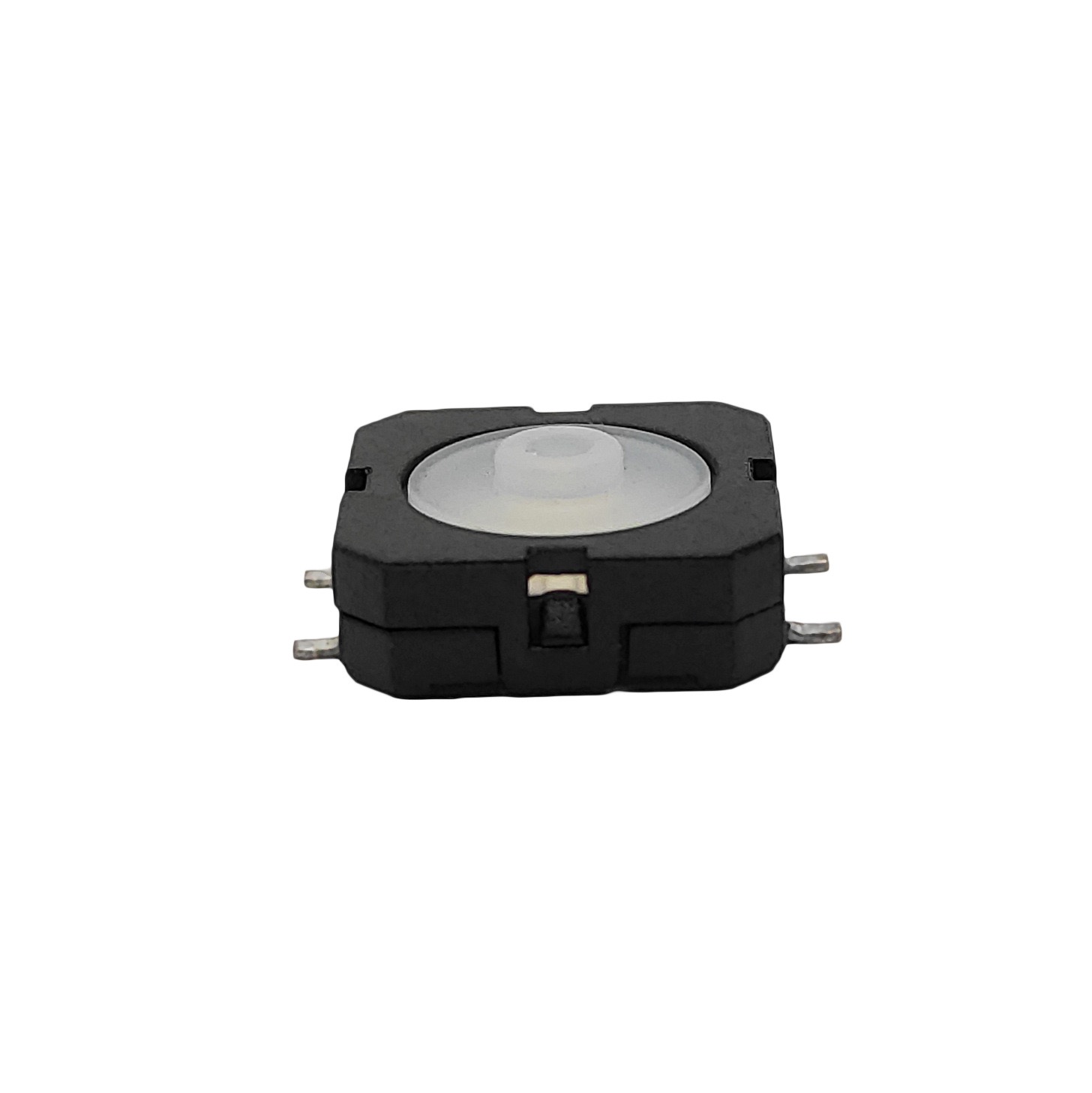

产品名称：硅胶按键轻触开关SMT贴片防水开关配件

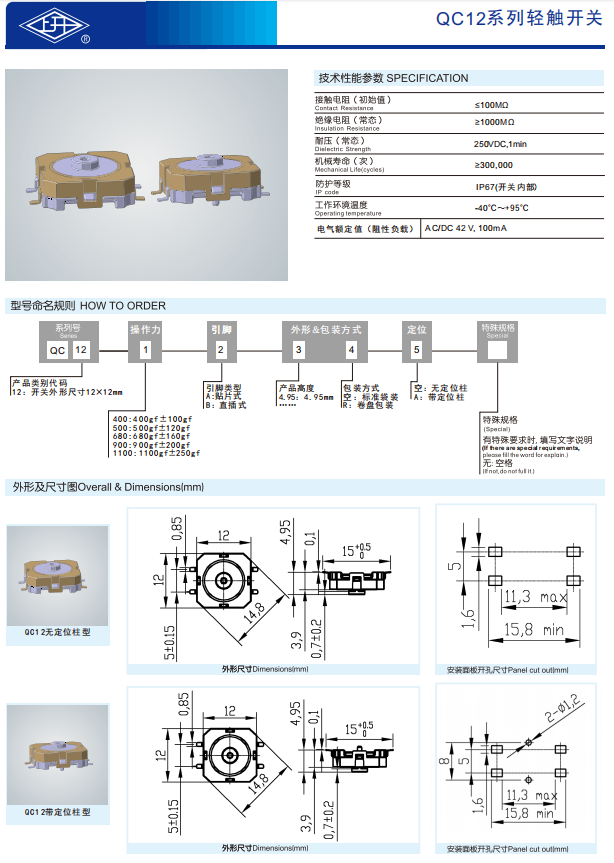

接触电阻(初始值)Cantact Resistance：≤100MΩ

绝缘电阻(常态)Insulation Resistance：≥1000MQ

耐压(常态)Dielectric Strength：250V DC,1min

机械寿命(次)Mechanical Life(cycles)：≥300,000

防护等级IP code：IP67 (开关内部)

工作环境温度Operating temperature：-40℃~+95℃

电气额定值(阻性负载)：AC/DC 42V,100mA

尺寸Size: 12 * 12mm

操作模式Operation mode: Direct press

下载产品样册下载产品样册

产品详情

轻触开关是一种在按下时可提供物理反馈的电子开关。作为众多电子设备的关键部件，它能为用户提供触觉响应，提高输入界面的可用性和准确性。这种开关通常集成在键盘、遥控器、游戏控制器和其他输入设备中，可在各种应用中确保可靠的操作和用户友好的交互。

• 产品结构与特性

1.硅胶按键设计

采用高弹性硅胶材质，触感柔和，按压回弹迅速，耐磨损、耐老化。

表面可定制凹凸纹理或字符标识，提升操作手感与辨识度。

2.自复位轻触开关结构

内置金属弹片，按压后自动复位，提供清晰触觉反馈。

低操作力设计（典型力值可定制），适应频繁操作需求。

3.SMT贴片工艺

表面贴装设计，兼容自动化回流焊工艺，提升生产效率与一致性。

焊盘镀层抗氧化，确保焊接可靠性。

4.防水防尘性能

内部全密封结构（IP67），有效防止水汽、灰尘侵入，适应汽车引擎舱、户外设备等潮湿多尘环境。

• 应用场景

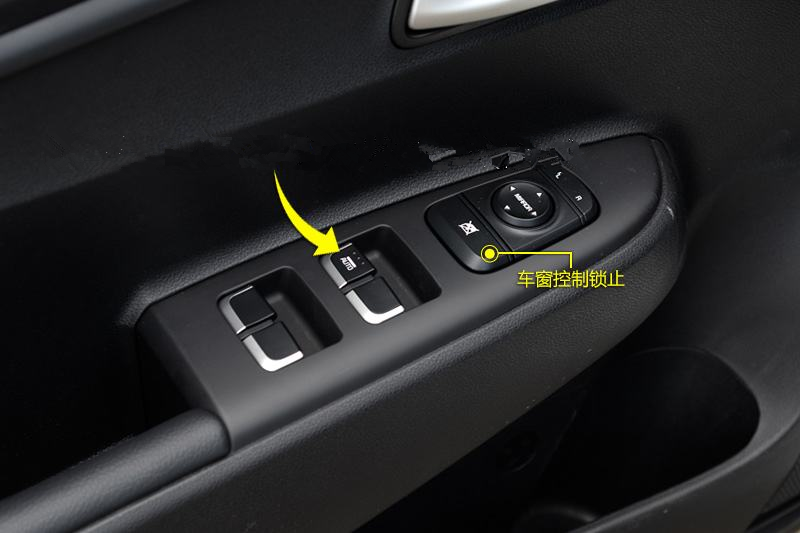

1.汽车电子：车载中控面板、空调控制、灯光调节、方向盘按键等。

2.工业设备：仪器仪表、控制面板、自动化机械按键。

3.消费电子：智能家居控制器、防水遥控器、户外照明设备。

4.医疗设备：消毒环境下的操作界面按键。

• FAQ（常见问题解答）

1.为什么轻触开关有 4 个引脚？

轻触开关通常有 4 个引脚，主要是为了机械稳定性和便于 PCB 设计，而不是因为这四个引脚在电气上是独立的。以下是原因分解：

• 电气冗余：

在内部，4 个引脚通常成对连接。这意味着引脚 1 连接到引脚 2，引脚 3 连接到引脚 4。

从功能上讲，开关只是一个简单的单刀单掷（SPST）开关--按下时将内部两侧连接在一起，未按下时则保持断开。

每侧有两个引脚，提供了冗余性，使 PCB 布线和安全连接开关更加容易。

• 机械稳定性：

    与仅有 2 个引脚相比，4 个引脚可为 PCB 提供更好的机械锚定。

    这使开关更能承受物理应力（如按下和松开），并降低了开关随着时间的推移从 PCB 上脱落的风险。

• 易于装配和焊接：

    在制造过程中进行回流焊接或波峰焊时，4 个接触点有助于开关平放并在过程中保持正确对齐。

2.轻触开关是瞬时的吗？

是的，轻触开关是瞬时开关。

这意味着只有在按压时，开关才会处于激活状态（闭合）。 一旦释放压力，开关就会自动恢复到默认（打开）状态。
