> YB螺钉式PCB接线端子

•
•
•
•

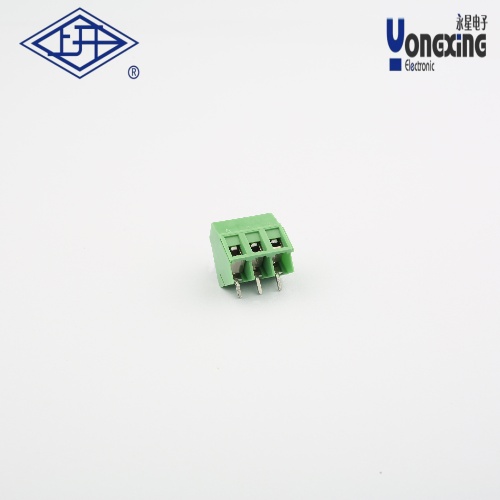

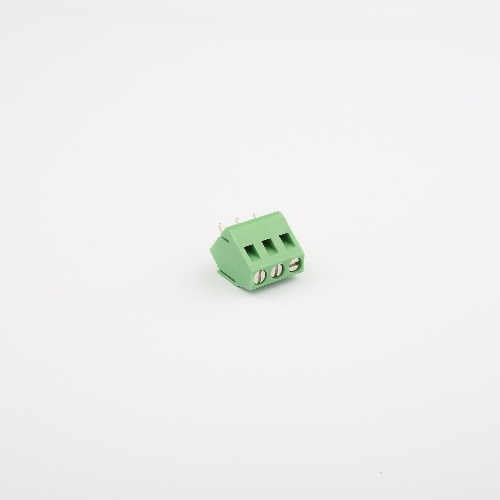

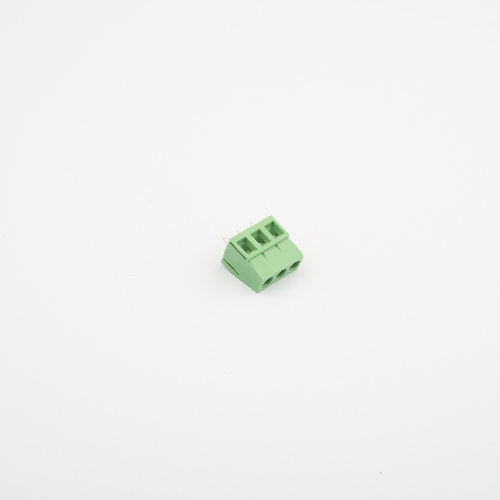

产品名称：     YB螺钉式PCB接线端子
产品型号：      YB
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YB螺钉式PCB接线端子是工业连接领域中常用的电气连接组件，其核心参数与结构特点如下：

一、技术参数

‌电流/电压‌：额定电流10A，额定电压300V；

‌耐温性能‌：操作温度范围-40℃～+150℃，瞬时耐温可达250℃（持续5秒）；

‌电阻特性‌：接触电阻≤20mΩ，绝缘电阻>5000mΩ（DC500V测试条件下）；

‌适配线径‌：支持28-14AWG线缆（截面积1.5mm²），需剥离线皮长度6-7mm；

‌安全标准‌：耐压测试AC2000V/1分钟无击穿。

二、结构优势

‌机械设计‌

采用螺钉压接方式，夹线体与焊脚分离设计，避免拧紧时损伤焊接点。外壳材料具备高刚性，确保长期使用稳定性。

‌连接可靠性‌

螺钉固定结构提供稳定的接触压力，降低接触阻抗，适用于振动环境。支持黄铜材质端子（如M4型号），提升导电性与耐腐蚀性。

三、应用场景

‌工业控制‌：适用于PLC控制系统、配电箱及自动化设备的高密度布线；

‌新能源领域‌：常见于光伏发电设备、新能源汽车的PCB电气连接；

‌通信系统‌：搭配插拔式端子组合使用，满足复杂线路的模块化连接需求。

四、选型建议

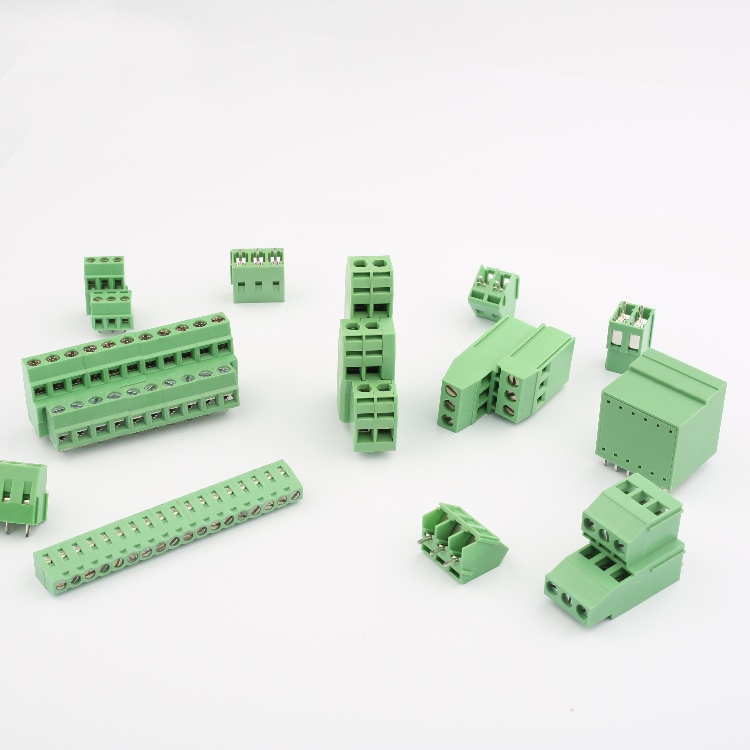

‌间距选择‌：根据PCB布局需求，可选2.54mm、3.81mm、5.0mm、7.5mm等标准针距型号；

‌认证要求‌：需确认产品是否符合IEC/UL等安规认证，特别是在高压场景应用时
