> YB螺钉式PCB三针接线端子

•
•
•
•

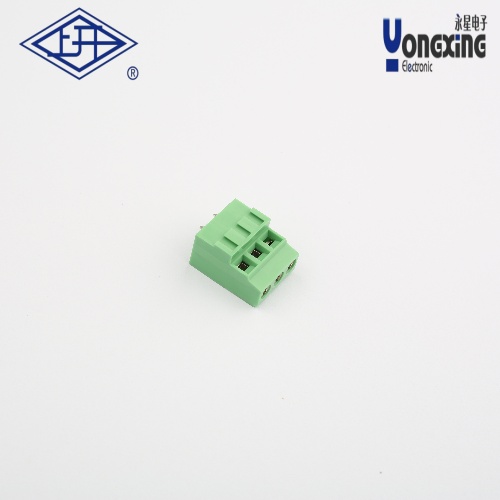

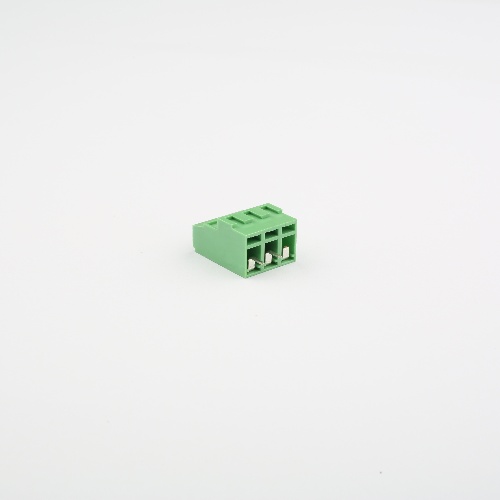

产品名称：     YB螺钉式PCB三针接线端子
产品型号：      YB622-508M
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YB螺钉式PCB三针接线端子 主要应用于工业电子设备、汽车电器及大电流场景。以下是其关键信息梳理：

一、产品概述

‌型号定义‌：型号中的“YB”代表特定产品系列，“螺钉式”指接线方式，“三针”即3芯结构，支持多线路连接需求。

‌结构类型‌：直式穿孔设计，采用螺钉夹紧固定导线，具备单层、双层或三层布局的适配性，提升安装灵活性。

二、技术参数

‌电气性能‌

额定电流：15A至30A（视具体型号而定）

额定电压：250V-300V

耐电压：AC 1250V/1min

‌机械特性‌

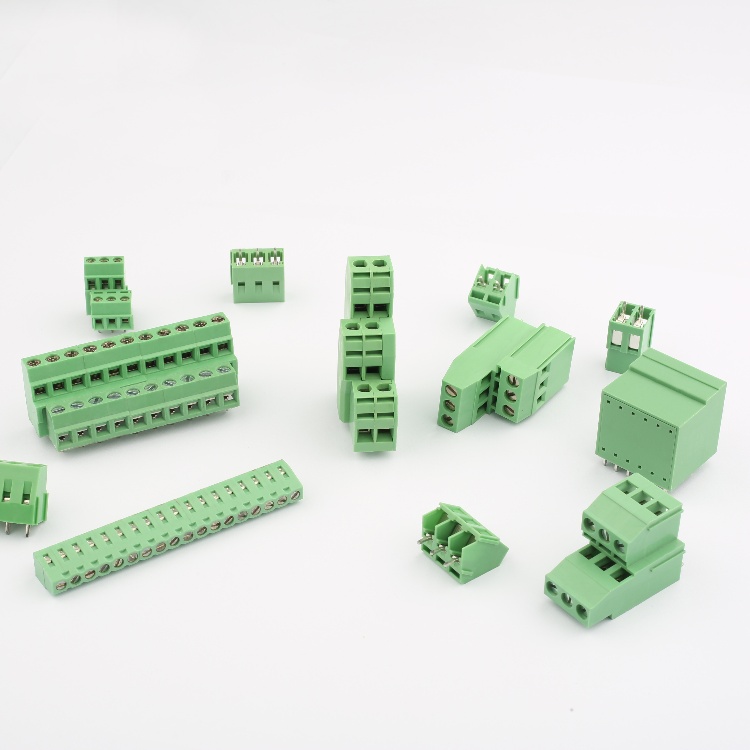

间距规格：常见有5.0mm、5.08mm、6.35mm、7.5mm等多种选项

适用线径：26-18AWG（约1.0mm）

工作温度：-40°C至+105°C

三、结构特点

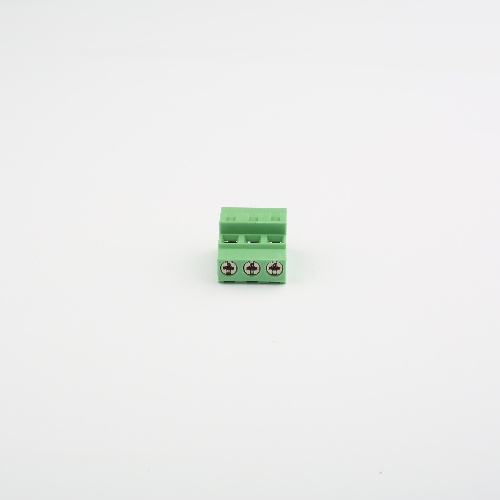

‌夹紧方式‌：通过顶部固定板与紧固螺钉联动设计，实现导线快速压接，防止脱落。

‌外观设计‌：常见绝缘体颜色为绿色或蓝色，便于线路识别。

‌安装方式‌：支持PCB板直插焊接，兼容穿孔式或表面贴装工艺。

四、应用领域

‌工业场景‌：计算机、通信设备、医疗仪器及交通运输设备。

‌消费电子‌：家电控制系统、汽车电子模块。

‌大电流场景‌：适用于需高电流承载的欧式电气柜及工业控制器。
