> YB螺钉式PCB三针接线端子

•
•
•
•

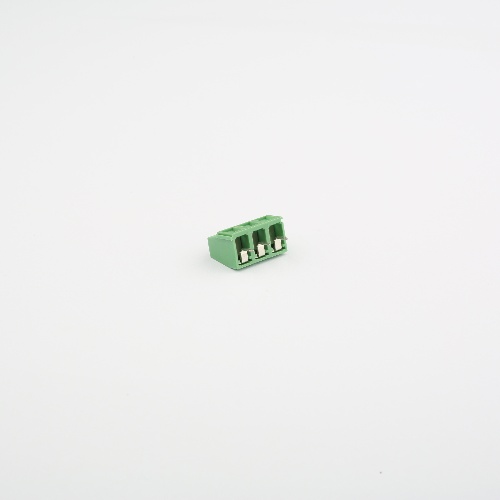

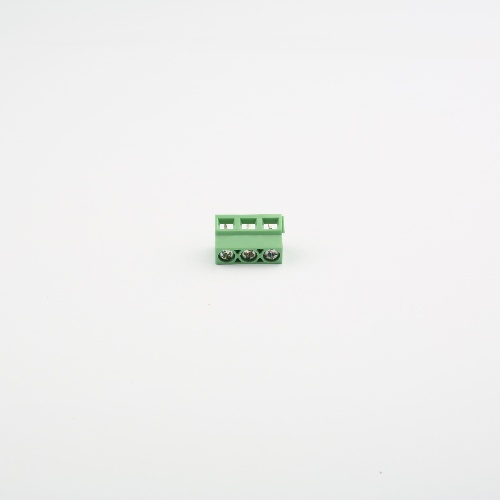

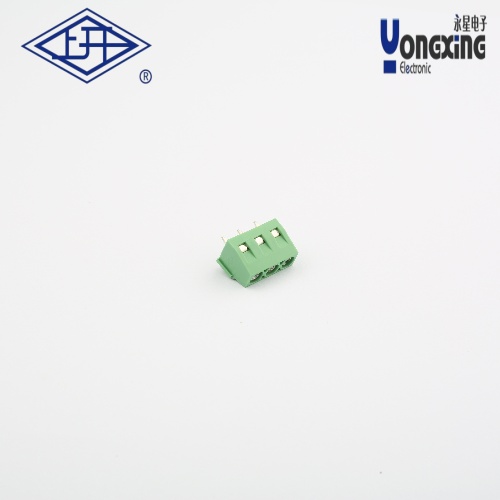

产品名称：     YB螺钉式PCB三针接线端子
产品型号：      YB612-508M
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

YB螺钉式PCB三针接线端子（型号：YB612-508M）是一款应用于PCB板连接的工业端子，其特性可归纳如下：

‌型号结构解析‌

"YB"代表该系列为螺钉固定型端子，采用直插式PCB安装设计。

"612"可能指代产品序列或结构编码，"508"表示端子间距为5.08mm，与行业常见的PCB间距标准匹配。

"M"通常表示公头（Male）或特定材质标识。

‌

技术参数‌

连接方式‌：螺钉压接，支持导线直接紧固。

‌间距‌：5.08mm，适合中高电流场景下的PCB布局需求。

‌针数‌：三针设计，适用于三相电路或多信号传输场景。

‌额定参数‌：常规螺钉端子电流容量约15-20A（视具体材质和线径而定）。

典型应用场景‌

工业控制设备PCB板电源输入/输出端口。

电力电子模块中的信号与电源混合连接。

需要可拆卸维护的电气柜内部接线节点。
