> YB螺钉式PCB接线端子

•
•
•
•

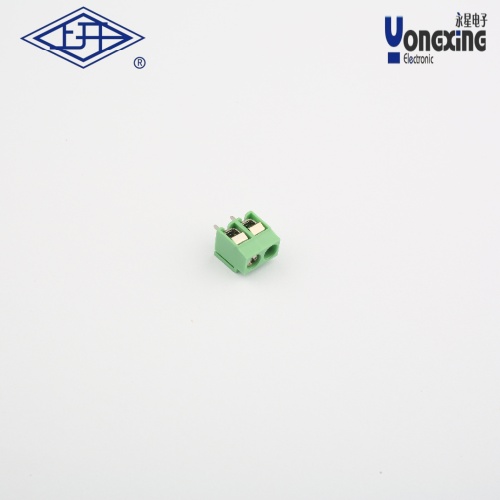

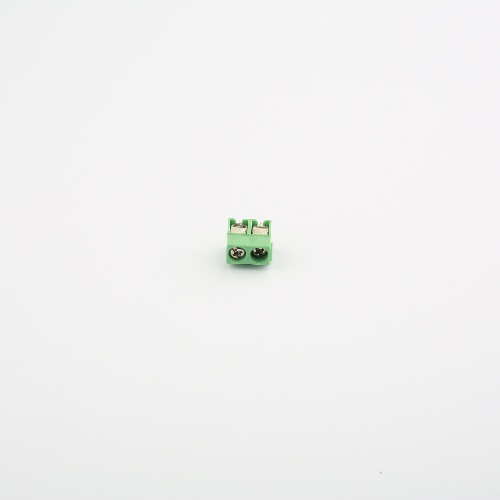

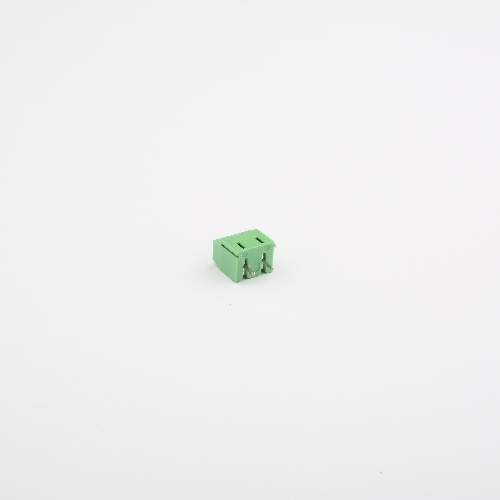

产品名称：     YB螺钉式PCB接线端子
产品型号：      YB-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

以下是关于 ‌YB螺钉式PCB接线端子‌ 的综合信息整理：

一、核心结构与功能特点‌

‌双层螺钉固定设计‌

采用顶部与底部固定板协同工作，通过螺钉下压锁定导线，防止脱落；

焊脚与夹线体分离结构，避免拧紧螺钉时损坏PCB焊点。

‌

防护与安全‌

外壳具备防触摸设计，适合工业场景的安全要求；

外壳材质为阻燃工程塑料（绿色为主），绝缘性能优异。

‌

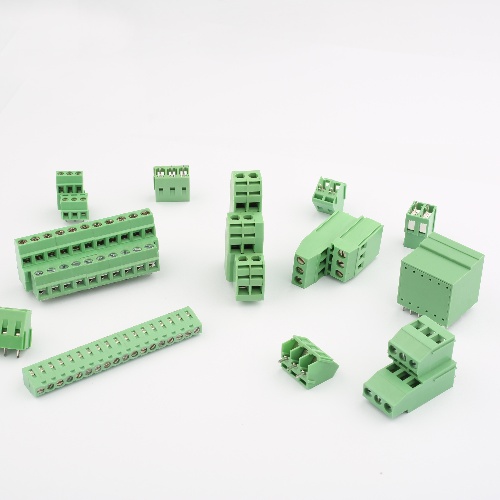

端子类型‌

支持垂直或水平插头方向，直脚/弯脚引脚可选，适应不同PCB布局需求。

二、关键参数与性能‌

‌参数类型‌              规格‌

额定电流/电压            10A / 300V（IEC标准）

接触电阻               ≤5mΩ（低阻值设计）

工作温度范围            -40℃ ~ +150℃（瞬间耐温+250℃）

适用线径               28-14AWG（0.2–4mm²）

间距选项               5.00/5.08mm、6.35mm、7.62mm（常见）

三、典型应用场景‌

‌工业控制‌：PLC控制系统、传感器、配电箱的高密度布线；

‌新能源设备‌：光伏发电模块、新能源汽车充电控制板；

‌通信与消费电子‌：工业交换机、家电控制板、现场总线模块。

‌四、选型与兼容性建议‌

‌间距匹配‌：优先选择与PCB布线一致的端子（如工业常用6.35mm）；

‌高电流场景‌：选用铜镀镍触点型号以降低接触电阻；

‌空间优化‌：紧凑布局建议弯脚垂直插头型号；

‌认证标准‌：符合RoHS、UL等认证。
