> YB螺钉式PCB两针接线端子

•
•
•
•

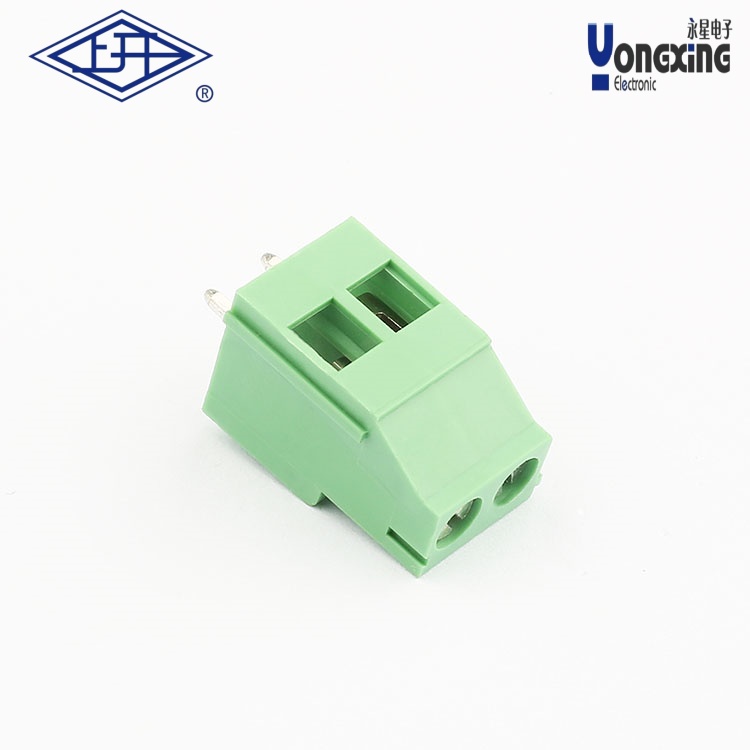

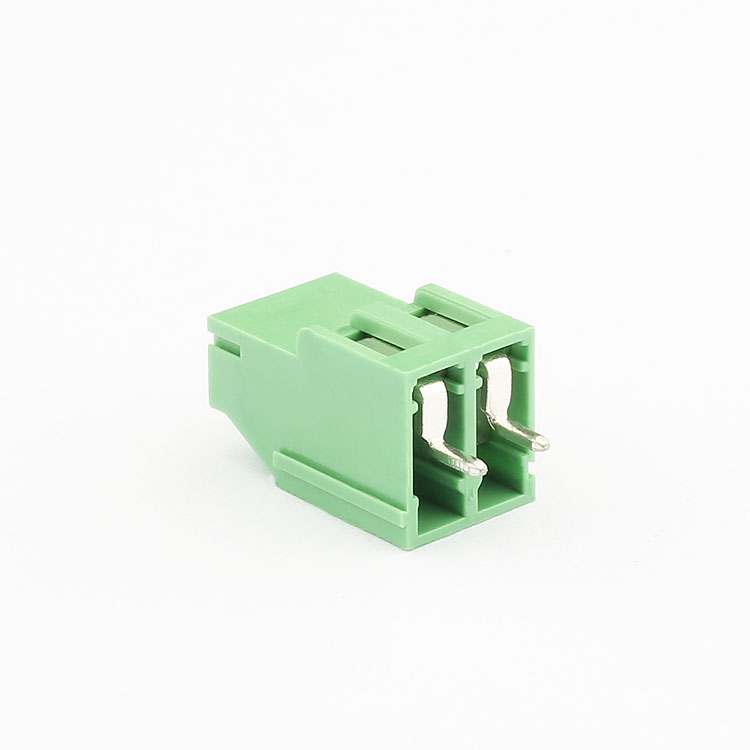

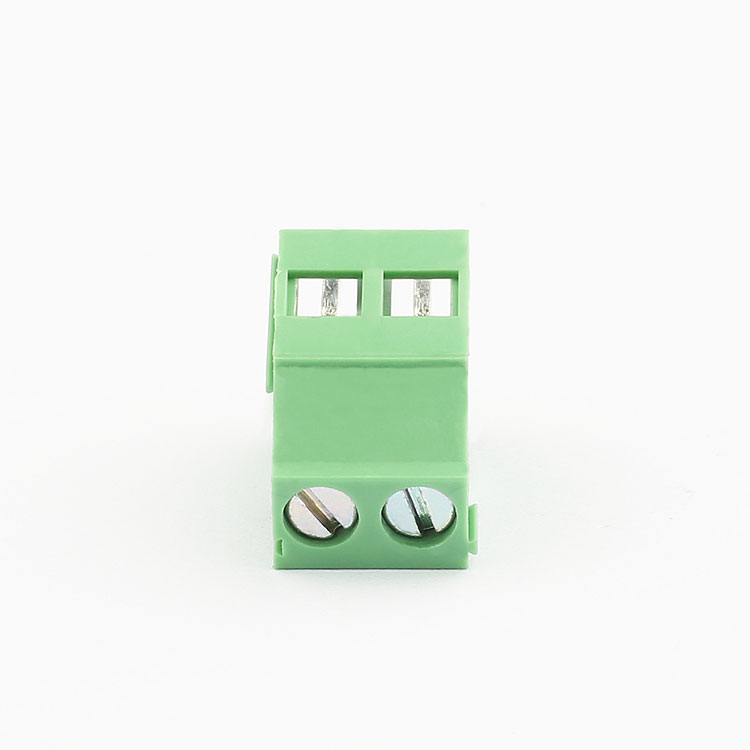

产品名称：     YB螺钉式PCB两针接线端子
产品型号：      YB422B-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YB螺钉式PCB两针接线端子是一种专为印刷电路板设计的电气连接器件，以下从产品特性、技术参数及应用场景等方面进行说明：

一、产品定义与分类

‌基础定义‌：属于螺钉式PCB接线端子类别，通过螺钉压紧方式固定导线，适用于印刷电路板的电气连接场景。

‌结构组成‌：通常包含金属导电片（铜材质镀金/镍）、绝缘外壳（如绿色TPU材质）、固定螺钉及PCB焊接引脚。

二、技术参数与规格

‌电气性能‌：

额定电流：常见10A至57A（视具体型号而定）；

额定电压：300V至750V45；

接触电阻：≤5mΩ（高导电性铜材确保低损耗）。

‌机械参数‌：

间距规格：5.00mm、5.08mm、6.35mm、7.62mm等；

接线能力：支持线径范围通常为22-12 AWG（截面积0.2-4mm²）；

耐温范围：-40°C至+90°C。

三、核心设计特点

‌可靠性提升‌：

采用顶部固定板与限制挡板联动设计，通过调节螺钉压力实现导线防脱落；

防触摸外壳设计，符合电气安全标准。

‌安装灵活性‌：

支持直插焊接或拼装扩展，适应单行/双行PCB布局；

提供垂直/水平进线方向选择，适配不同空间需求。

四、典型应用场景

‌工业设备‌：如自动化控制模块、传感器信号连接；

‌消费电子‌：家电主板、电源适配器内部布线；

‌新能源领域‌：电动汽车充电模块、光伏逆变器PCB连接。

五、选型建议

‌参数匹配‌：根据实际电流负载选择端子额定值（建议预留1.5倍裕量）；

‌认证要求‌：优选符合ROHS、UL认证的产品，确保环保与安全性；

‌供应链考量‌：可通过专业平台（如京东工业品、1688）筛选多规格供应商。

通过上述特性可见，YB螺钉式端子凭借其高可靠性与灵活配置，成为PCB连接场景的主流选择之一。
