> YB螺钉式PCB接线端子

•
•
•
•

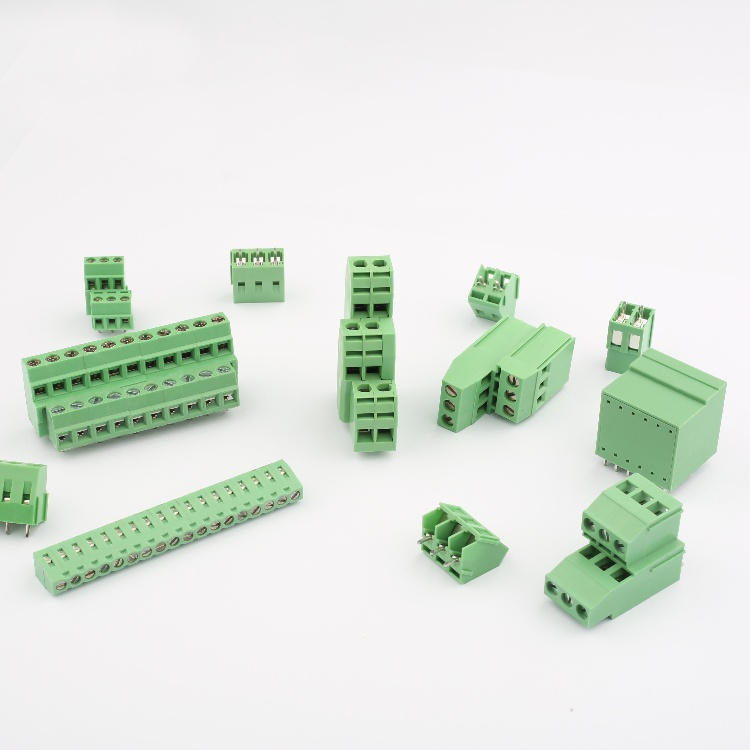

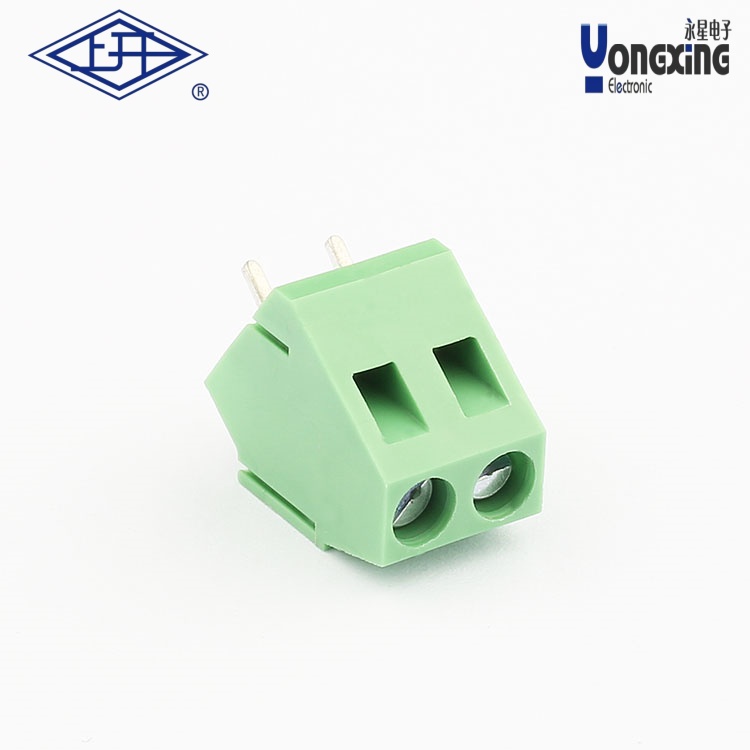

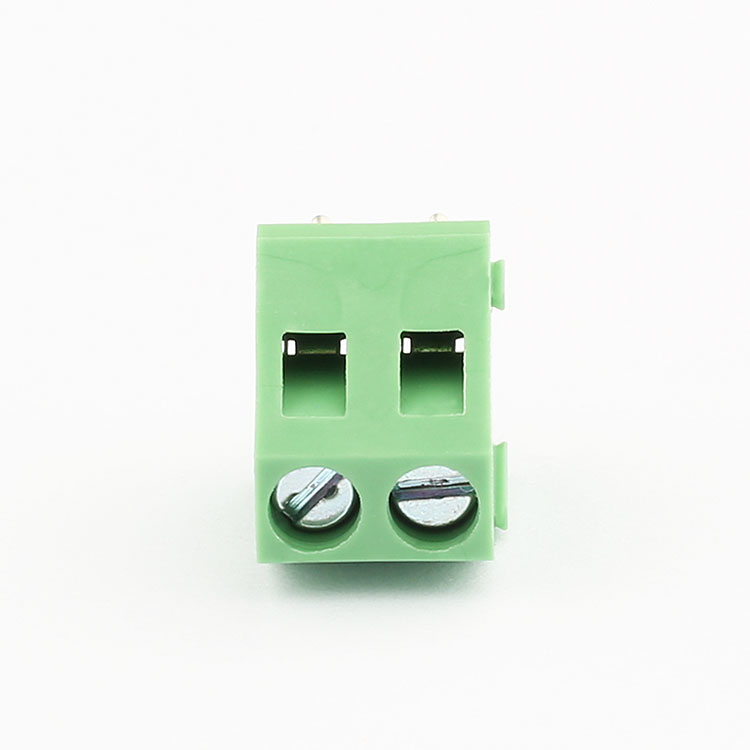

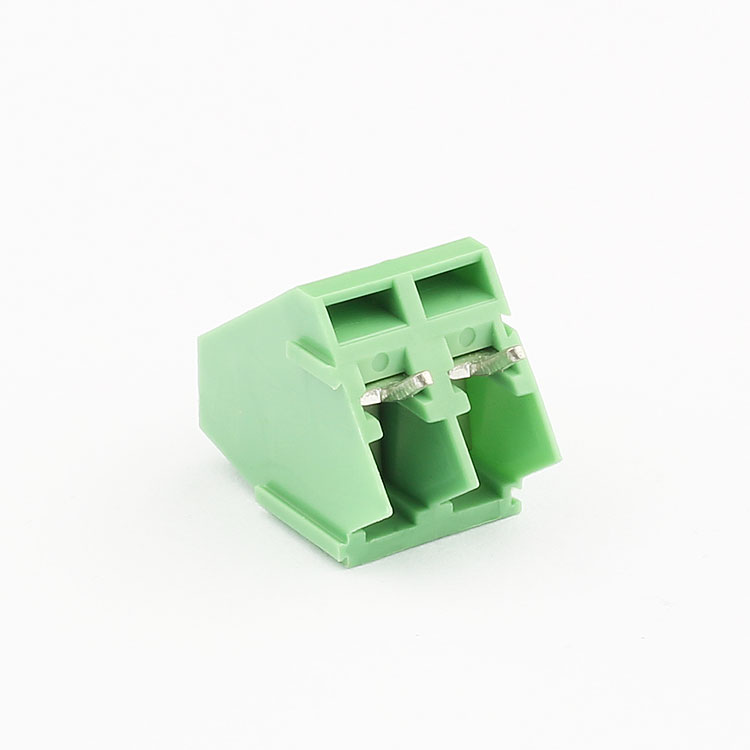

产品名称：     YB螺钉式PCB接线端子
产品型号：      YB-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YB螺钉式PCB接线端子是一种用于印刷线路板电气连接的螺钉固定式连接器件,以下是其主要特性及应用信息：

一、技术参数

‌电气性能‌：额定电压300V，额定电流10A，接触电阻≤20mΩ，绝缘电阻>5000mΩ（DC500V测试条件下），耐电压AC2000V/1min。

‌温度范围‌：操作温度-40℃～+150℃，瞬间耐受温度可达+250℃（持续5秒）。

‌适配线径‌：支持28-14AWG线缆（截面积1.5mm²），推荐剥线长度6-7mm。

二、结构与设计特点

‌螺钉压接‌：通过螺丝直接固定导线，夹线体与焊脚分离设计，避免焊接点因螺丝拧紧而受损。

‌紧凑性‌：结构设计紧凑，外壳坚固，适用于高密度PCB布局。

‌材料耐用性‌：通常采用黄铜等高导电材料，部分型号搭配阻燃外壳，适应工业环境需求。

三、应用场景

‌工业设备‌：如配电箱、自动化控制系统中的PCB板间连接。

‌复杂环境‌：耐宽温、抗振动特性使其适合新能源汽车、光伏发电等严苛场景。

‌高可靠性需求‌：如电力控制、通信设备中需要稳定电气连接的场合。

四、与其他PCB接线端子的对比

类型      特点                           适用场景

‌螺钉式‌    连接稳固，适合大电流，需工具安装       工业设备、高振动环境

‌插拔式‌    快速插拔，接触压力均匀             频繁更换的测试设备

‌弹簧式‌    无需工具，单芯线直插，退线方便        照明系统、低密度布线

‌栅栏式‌    板式压线，支持粗线径（0.5-6mm²）       电机控制、电源分配

五、选型注意事项

‌间距匹配‌：需与PCB布局的针距（如3.81mm、5.0mm等）一致。

‌电流余量‌：建议选择额定电流至少为系统最大值的150%，以应对瞬时过载。

‌焊接工艺‌：确保焊脚与PCB板焊接牢固，避免虚焊导致接触不良。
