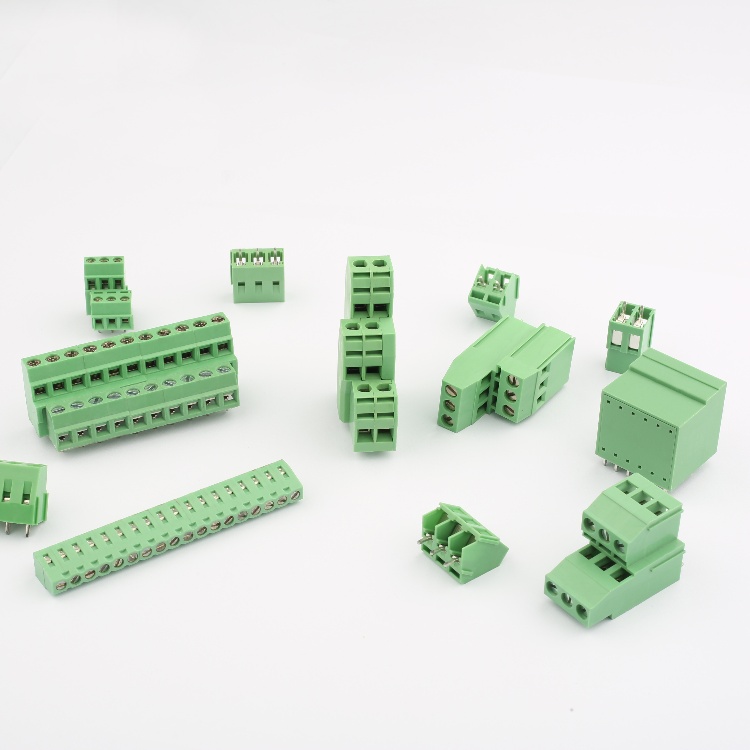

> YB螺钉式PCB两层两针接线端子

•
•
•
•

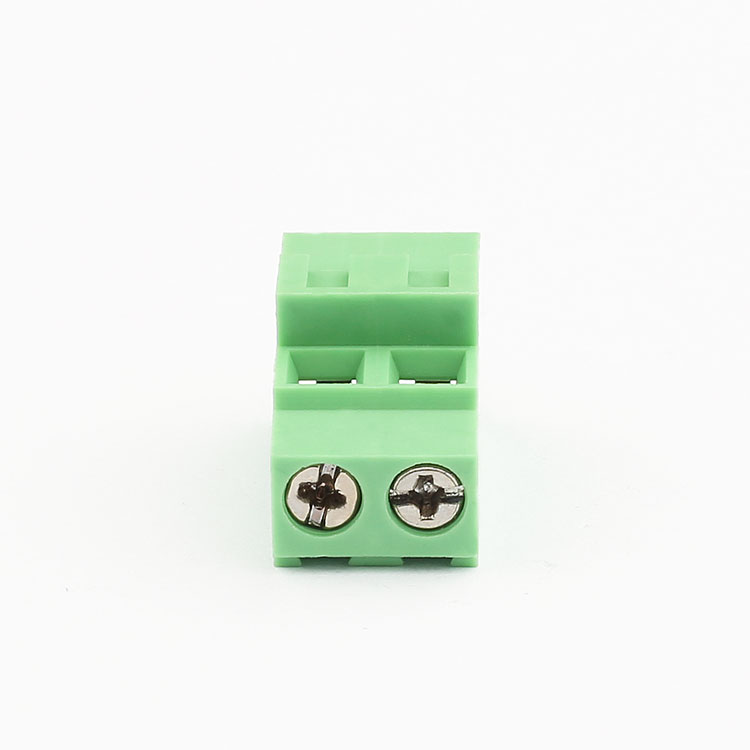

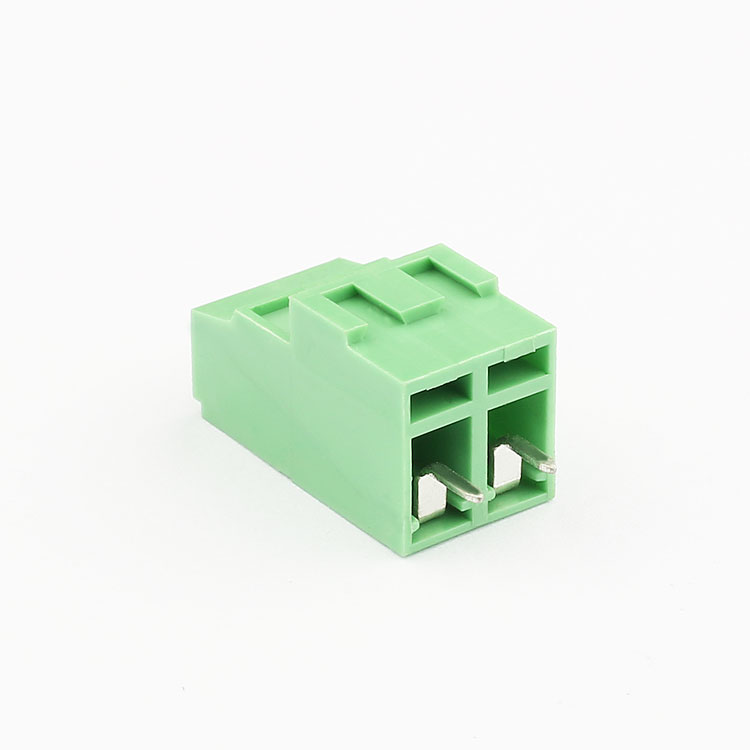

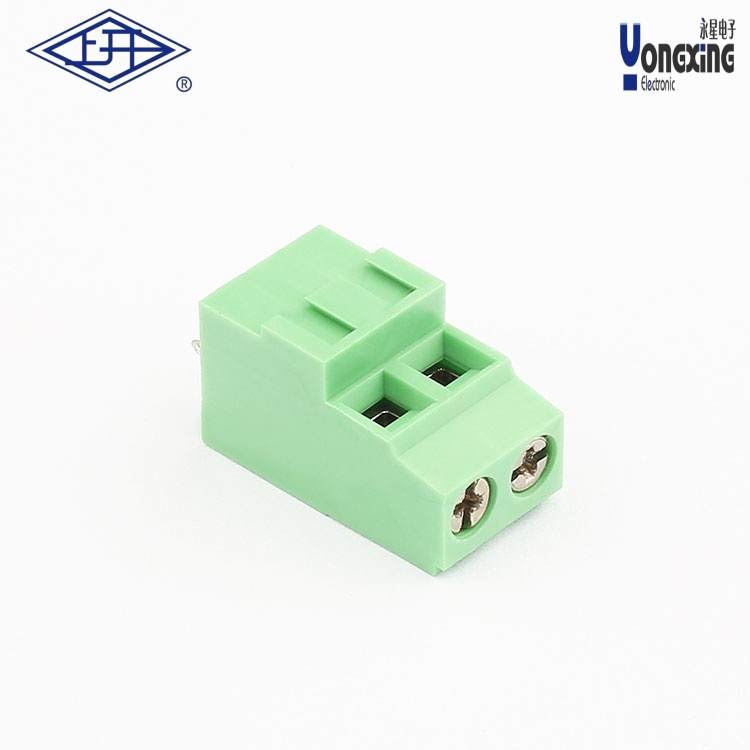

产品名称：     YB螺钉式PCB两层两针接线端子
产品型号：      YB622-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

YB螺钉式PCB两层两针接线端子是一种专为印刷电路板设计的电气连接器，结合相关技术资料，其核心特点及参数如下：

一、结构特点

‌双层螺钉固定结构‌

采用顶部固定板与底部固定板配合设计，通过紧固螺钉向下施压锁定导线，避免线头脱落；

防触摸外壳设计提升操作安全性，符合工业场景的防护要求；

焊脚与夹线体分离结构，防止拧紧螺钉时应力传递至焊点造成损伤。

‌插接形式‌

提供垂直插头或水平插头方向选择，适应不同空间布局需求；

支持直式或弯式引脚设计，便于PCB布线优化。

二、技术参数

参数类别          规格说明

‌电气性能‌          额定电流10A，额定电压300V（IEC标准）；

材料工艺‌          触点材质为镀镍铜合金，外壳采用阻燃工程塑料（绿色为主）

接触电阻≤5mΩ，绝缘电阻≥100MΩ

‌机械特性‌ 间距可选5.00/5.08mm、6.35mm、7.62mm；

支持线径范围0.2-4mm²（根据具体型号）

‌环境适应性‌ 工作温度-40°C ~ +90°C，适用于潮湿、震动等复杂环境

三、应用领域

‌工业设备‌：工厂自动化模块、传感器、PLC控制板；

‌消费电子‌：家电控制板、电动汽车充电模块；

‌通信设备‌：现场总线模块、工业相机连接。

四、选型建议

‌间距匹配‌：优先选择与PCB布线间距一致的端子（如6.35mm为常见工业标准）；

‌电流需求‌：高电流场景需选用铜镀镍触点型号以降低接触电阻；

‌安装方式‌：空间受限时建议选择弯脚垂直插头型号以节省布局空间。

五、兼容性与认证

符合RoHS、UL、IEC 61076-2-104等标准；

支持与欧式端子排兼容设计，便于系统集成。
