> YB螺钉式PCB两层三针接线端子

•
•
•
•

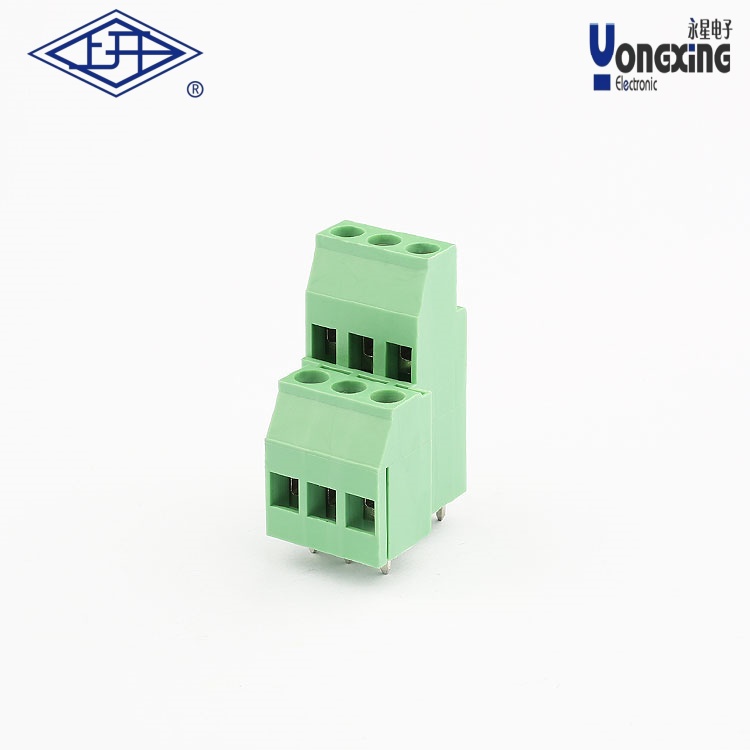

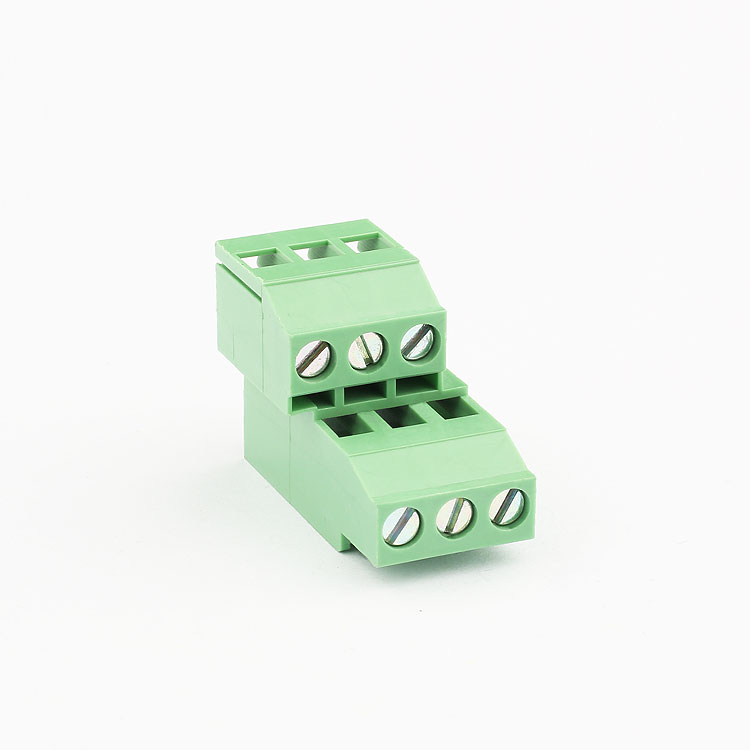

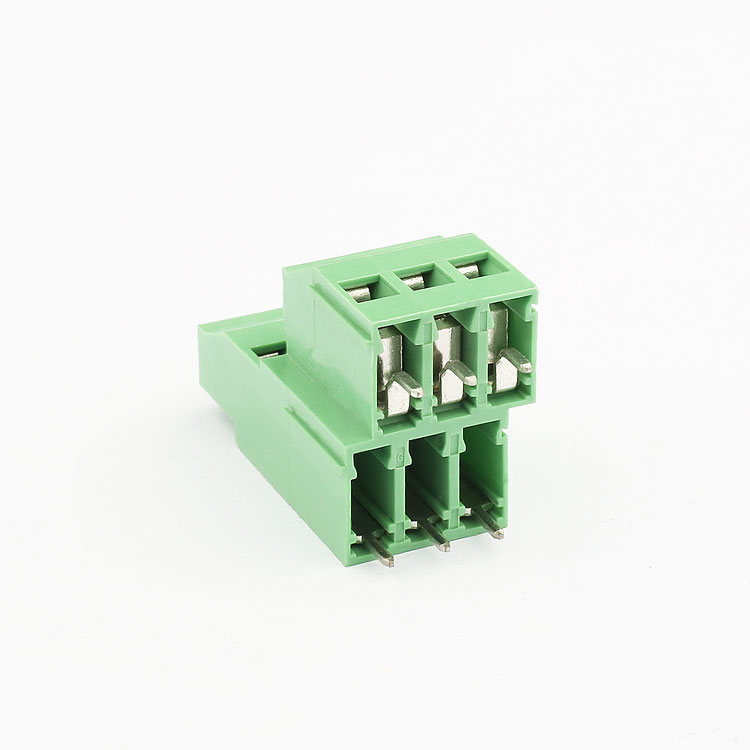

产品名称：     YB螺钉式PCB两层三针接线端子
产品型号：      YB432-508M
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

YB螺钉式PCB两层三针接线端子（型号：YB432-508M）的相关信息可综合以下分析：

1. ‌结构与型号解析‌

‌两层三针设计‌：该型号采用双层结构，支持三针电气连接，适用于PCB板上的高密度布线场景。

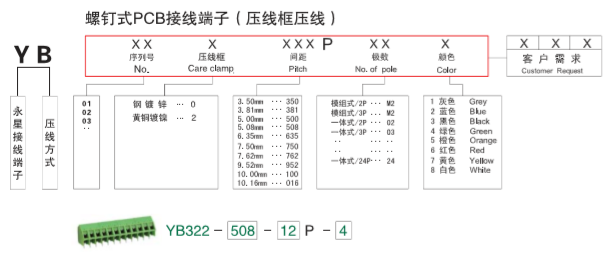

类似型号（如YB362-381M、YB612-508M）的命名规则显示，数字部分可能关联针距或物理尺寸，例如“508”对应行业常见的针距5.08mm。

‌螺钉式连接‌：螺钉固定方式提供稳定的机械支撑和电气接触，适合需频繁维护或高振动环境。

2. ‌应用场景‌

主要用于印刷电路板（PCB）的电气互连，常见于计算机、通信设备、工业控制系统等需要可靠连接的领域。

双层设计可优化空间利用率，适用于复杂电路布局和多层PCB板。

3. ‌关键参数推断‌

‌针距（Pitch）‌：根据型号“508”及行业标准，推测针距为5.08mm，属于PCB端子常规间距之一。

‌额定电流/电压‌：参考同类螺钉式端子，额定电流可能在10A~35A，电压范围为250V~600V，具体需以制造商数据为准。

‌材质‌：通常采用PA66阻燃塑料（绝缘体）和镀锡铜（导体），确保耐高温和导电性。

4. ‌注意事项‌

避免带电操作端子，以防火花或接触不良。

需防潮防冷凝，确保绝缘性能。
