> YB螺钉式PCB三层两针接线端子

•
•
•
•

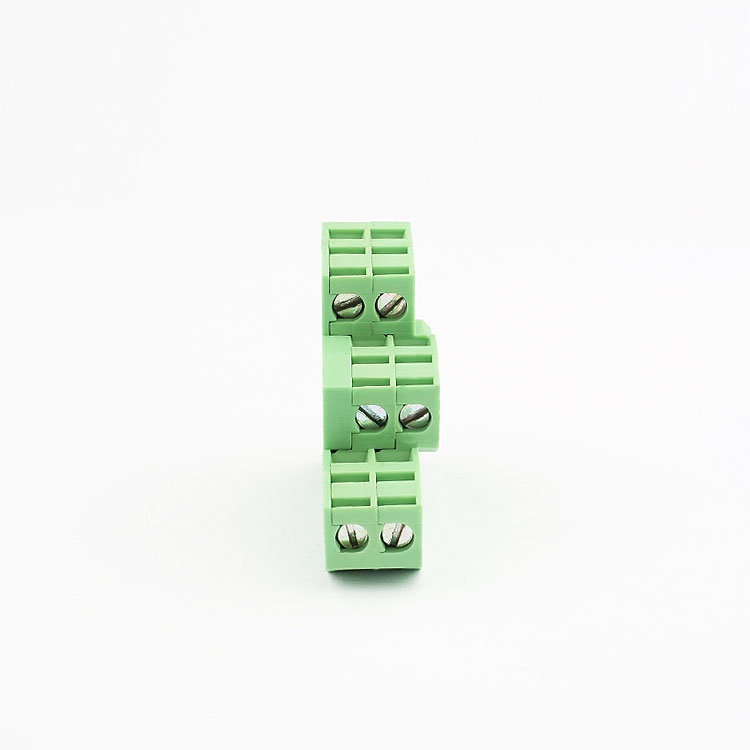

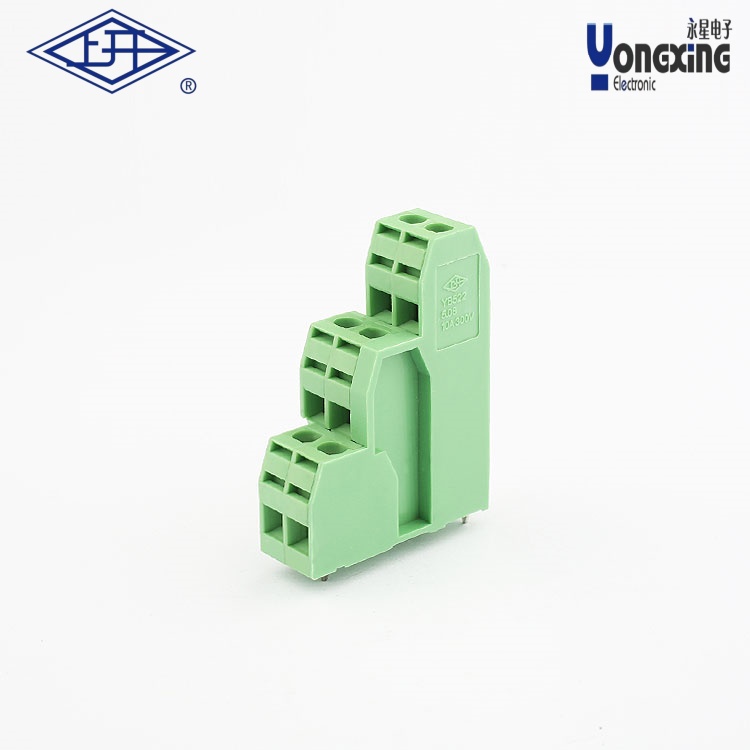

产品名称：     YB螺钉式PCB三层两针接线端子
产品型号：      YB522-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YB螺钉式PCB三层两针接线端子是一种专为印刷电路板（PCB）设计的电气连接组件，以下是其核心信息整理：

1. ‌产品概述‌

‌功能特性‌：采用螺钉压接方式实现导线与PCB板的可靠连接，属于欧式接线端子类型，具备三层结构设计。

‌型号标识‌：“两针”指单组端子包含两个插针，适用于双线连接；“三层”可能指端子的物理结构分层（如壳体、导电片、固定层）。

2. ‌结构与技术参数‌

‌物理结构‌

包含顶部固定板、接线导引杆、限制挡板等组件，通过螺纹紧固螺钉调节压力固定导线。

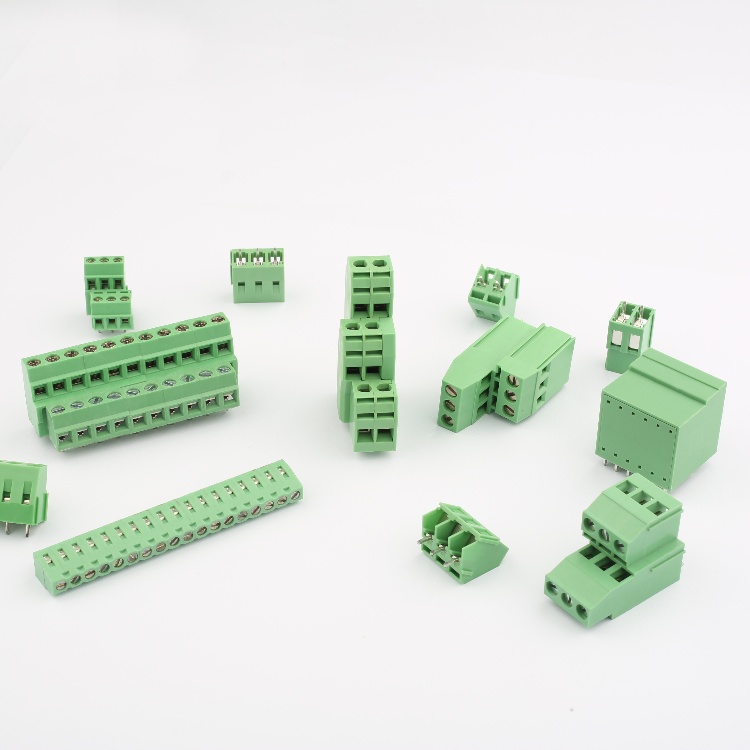

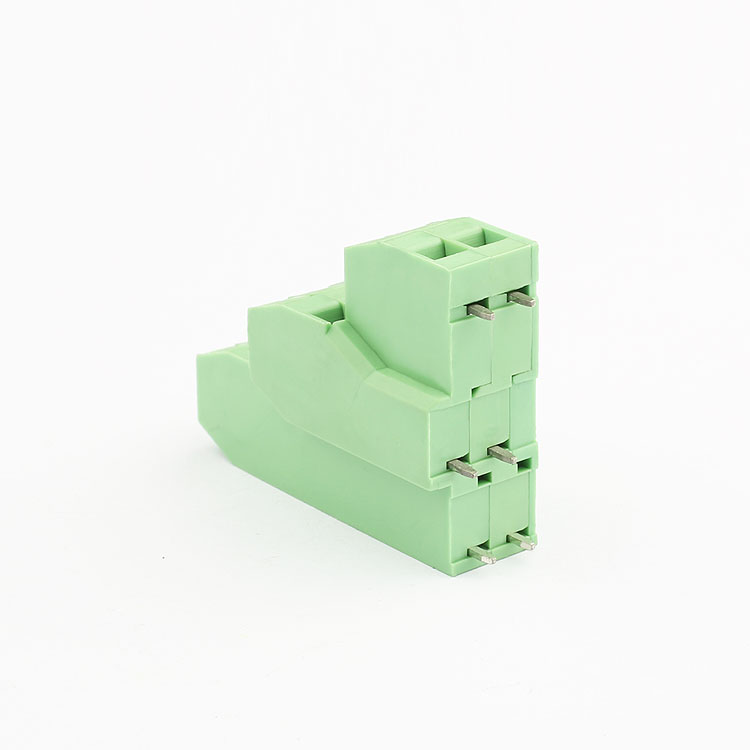

焊接针型连接器设计，插针间距可选6.35mm或7.62mm等规格，支持PCB穿孔式安装。

‌
关键参数‌

‌电流承载‌：适用于大电流场景（具体指标需参考厂商规格）。

‌颜色标识‌：常见绿色壳体，便于电路设计区分。

3. ‌应用场景‌

‌工业设备‌：如工控主板、电源模块等需要高稳定性连接的场景。

‌电子制造‌：适用于通用电脑、通讯设备等PCB密集布线场景。

4. ‌安装与注意事项‌

‌安装方式‌：通过螺钉调节顶部固定板压力实现导线紧固，需注意避免过度施压导致PCB板损伤。

‌焊接要求‌：焊接针脚需与PCB板孔位精确匹配，推荐使用自动化焊接工艺确保一致性。
