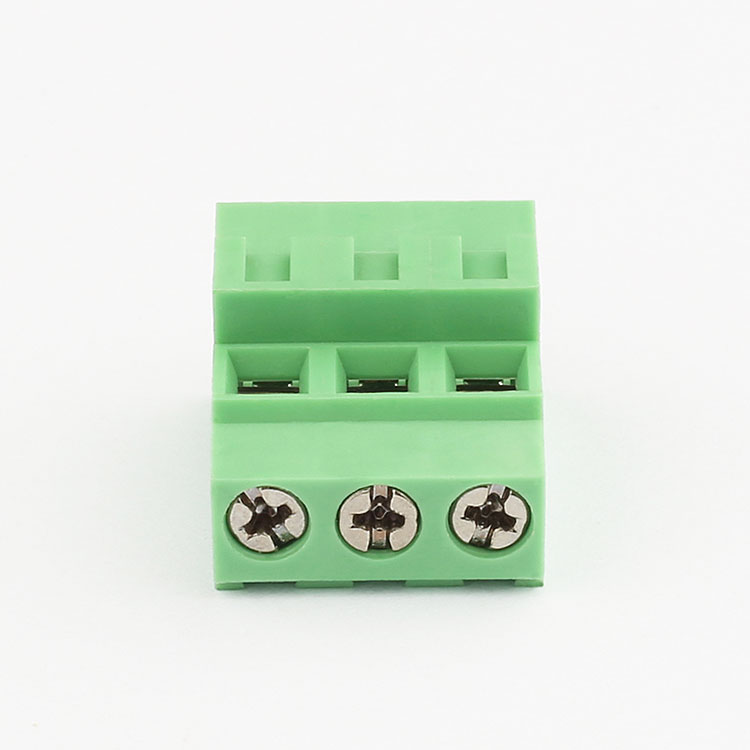

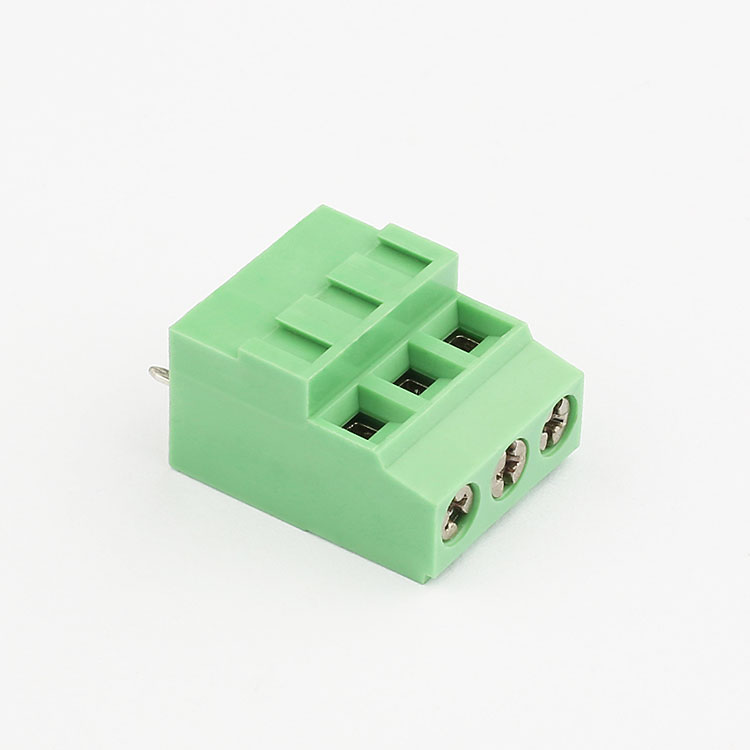

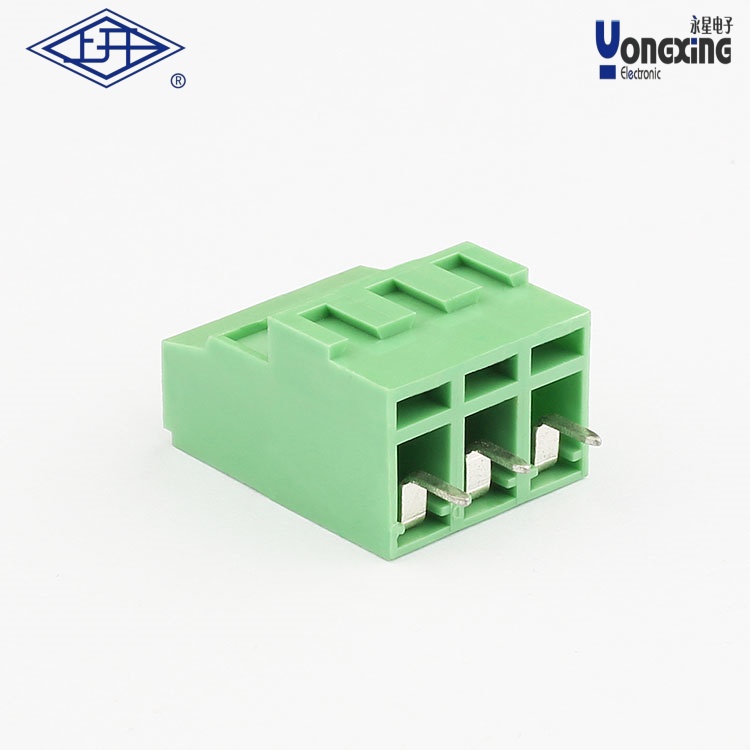

产品名称：     YB螺钉式PCB接线端子
产品型号：      YB620-508M
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YB螺钉式PCB接线端子YB620-508M‌ 的相关特性可综合以下维度分析：

一、结构与参数特性

‌型号解析‌

‌“YB”‌：通常代表螺钉式PCB接线端子的系列代号，与上海永星电子的YB螺钉式系列对应。

‌“508”‌：可能指端子间距为5.08mm，这与市场常见的5.08mm间距插拔式端子规格一致。

‌“M”‌：可能表示公座或母插类型，如DECA品牌的MX722-508M系列中，“M”用于区分公母对插结构。

‌

连接方式与材质‌

螺钉固定方式，适用于印刷电路板（PCB）上的导线连接，铜合金压线框设计可增强导线的夹持力和防松性能。

可能采用耐高温绝缘材料（如尼龙66），符合UL、CE等认证要求57。

二、适配场景

‌应用领域‌

适用于仪器仪表、工业控制设备等需要高可靠性接线的场景，支持0.5–4.0mm²的单股或多股导线连接。

可与其他插拔式端子（如DECA的MX722或MB312系列）配合使用，扩展接线灵活性。

‌

三、注意事项

‌认证与环保‌：选购时需确认产品是否通过UL、CE认证，并符合RoHS环保要求。

‌规格匹配‌：需核实端子间距、额定电流等参数是否与PCB设计兼容，避免因尺寸误差导致安装问题。
