> YB螺钉式PCB两层三针接线端子

•
•
•
•

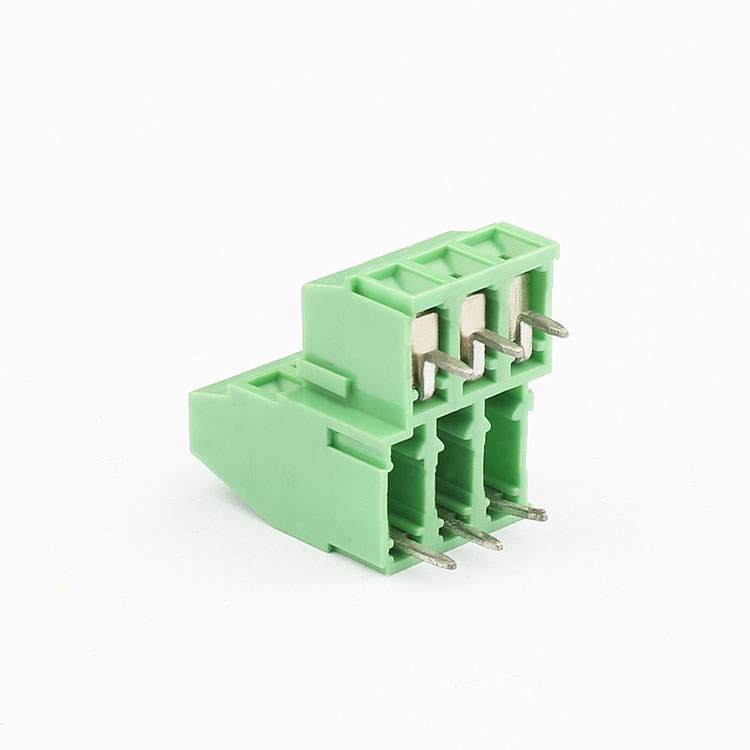

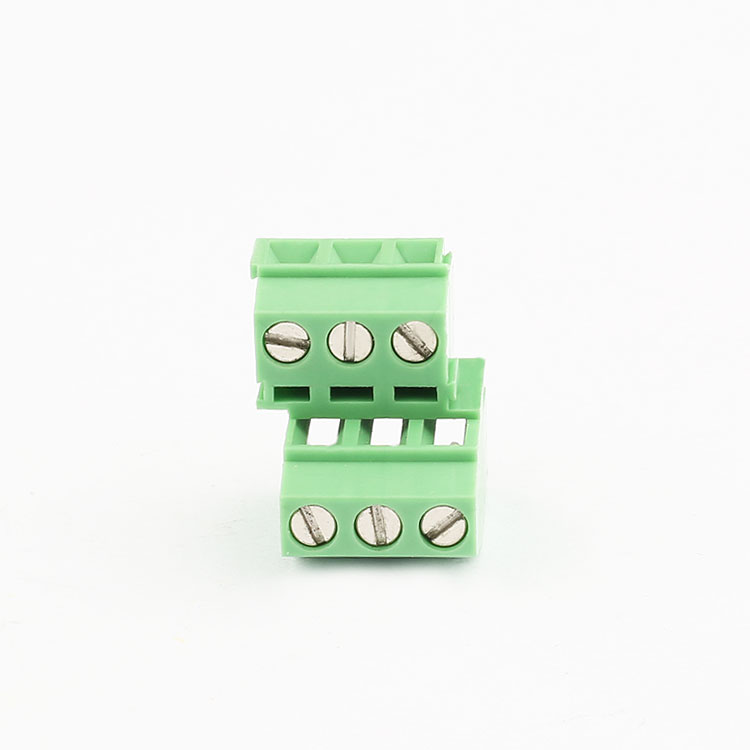

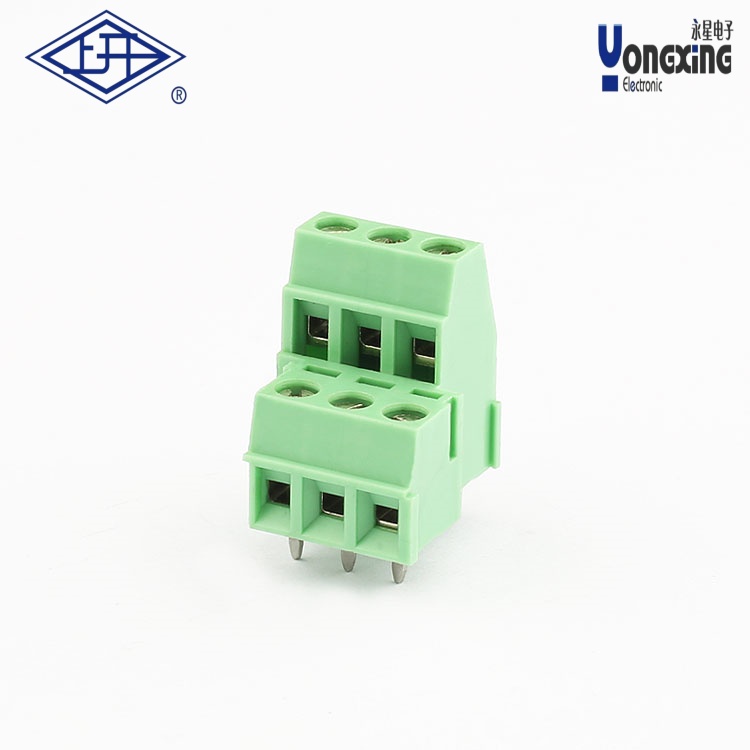

产品名称：     YB螺钉式PCB两层三针接线端子

产品型号：      YB362-381M
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YB螺钉式PCB两层三针接线端子是一种专为印刷电路板设计的电气连接组件，以下是其关键信息整理：

一、技术参数

‌型号示例‌：YB432-508M（间距5.08mm）

‌

电气性能‌：

额定电压：300V

额定电流：10A

接触电阻：≤20mΩ

耐压强度：AC2000V/1min

‌

环境适应性‌：

操作温度：-40℃～+150℃

瞬时耐温：+250℃（持续5秒）

‌兼容线径‌：支持28-14AWG（1.5mm²）线缆，推荐剥线长度6-7mm

二、结构特点

‌双层三针设计‌：采用螺钉压接技术实现双导线分层固定，焊脚与夹线体分离式结构防止焊接损伤

‌模块化组合‌：支持通过凸台/凹槽级联扩展，可灵活拼接为多位数连接单元

‌

材料特性‌：

主流采用半铜材质平衡导电性与成本，全铜版本适用于高电流场景

绿色外壳标识（部分型号）便于识别

三、典型应用

‌工业控制‌：适用于PLC、变频器等高密度布线场景

‌电力设备‌：用于配电系统、电源模块的二次接线

‌通信系统‌：结合弹簧端子实现信号传输与电源分配复合应用

四、选型注意事项

PCB封装建议孔径1.1-1.2mm以适应公差，保证焊锡浸润性

需根据电流负载选择材质（全铜/半铜），避免铁质端子用于大电流场景

京东等平台提供多种间距规格（如6.35mm/7.62mm/9.52mm）的现货选择

该系列产品通过VDE、UL等认证，满足IPC-A-610G标准要求 。
