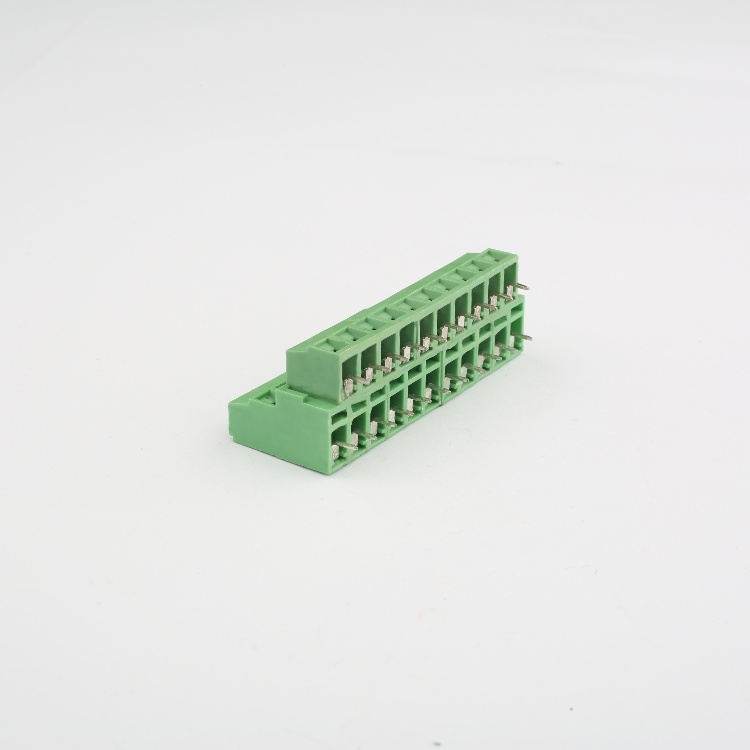

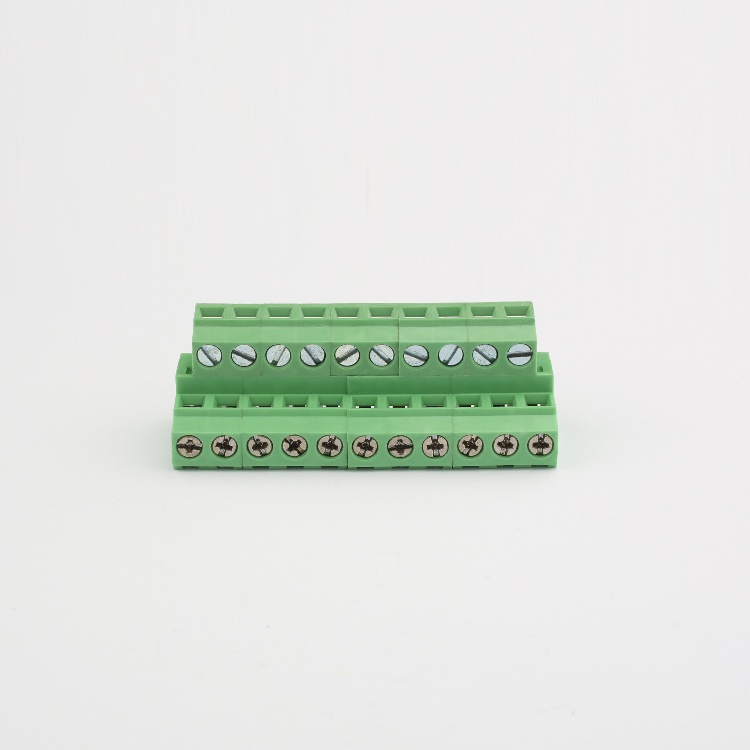

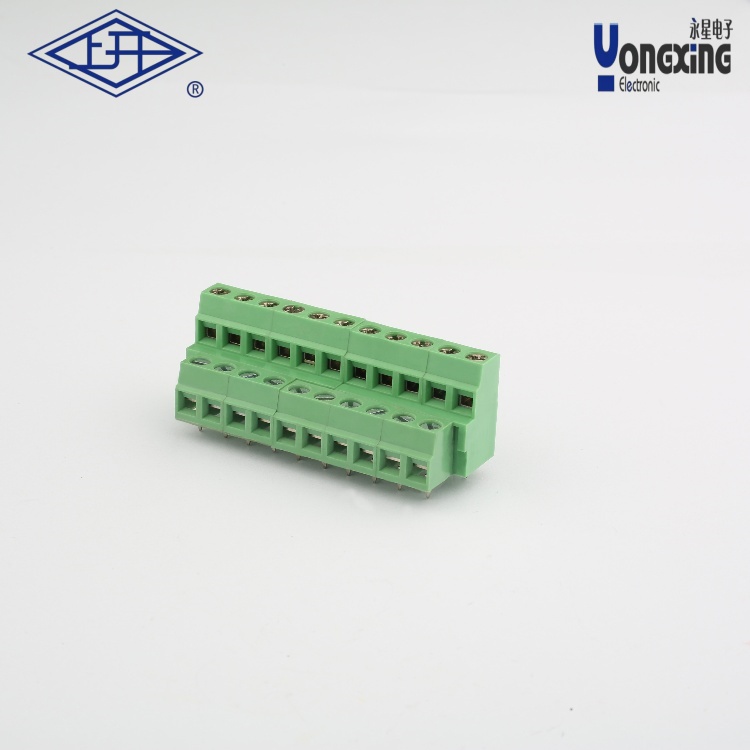

> YA螺钉式PCB接线端子YA321-500-10P

•
•
•
•

产品名称：     YA螺钉式PCB接线端子
产品型号：       YA321-500-10P
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       26-14AWG  1.5mm²
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YA螺钉式PCB接线端子YA321-500-10P是一款适用于电子设备连接的高性能端子，以下是其核心参数和特性：

技术规格

‌电气性能‌

额定电压：300V

额定电流：10A（短时耐流能力较强）

接触电阻：20mΩ；绝缘电阻 >5000mΩ（DC500V测试条件下）

耐电压：AC2000V/1min

‌

环境适应性‌

操作温度范围：-40℃～+150℃

瞬间耐温能力：+250℃（可持续5秒）

‌

机械参数‌

适配线径：26-14AWG（1.5mm²）

推荐剥线长度：6-7mm

脚间距：5.00mm，支持2-27位灵活配置

材料与工艺

‌接触件‌：黄铜镀锡材质，确保低电阻和高导电性

‌绝缘体‌：采用阻燃PA66（UL94V-0认证），耐高温且安全可靠

‌螺丝‌：M2.5镀锌钢螺钉，紧固性强

兼容性

符合IEC/EN60998、UL 1059等国际标准，适用于多种导线截面（0.08mm²至35mm²）的通用连接场景

应用场景

广泛用于PCB板间的稳定电气连接，尤其适合需要高耐压、耐温的工业设备或精密仪器
