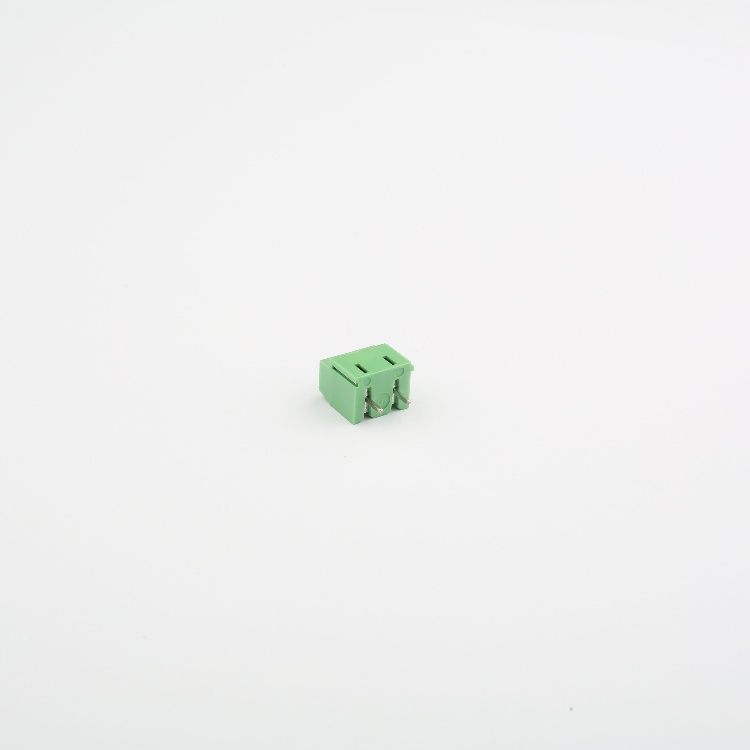

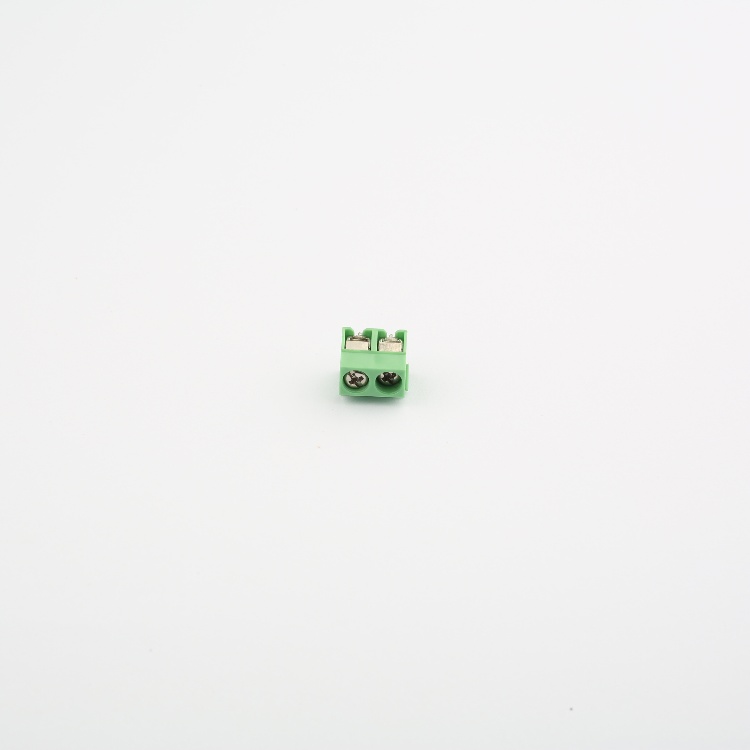

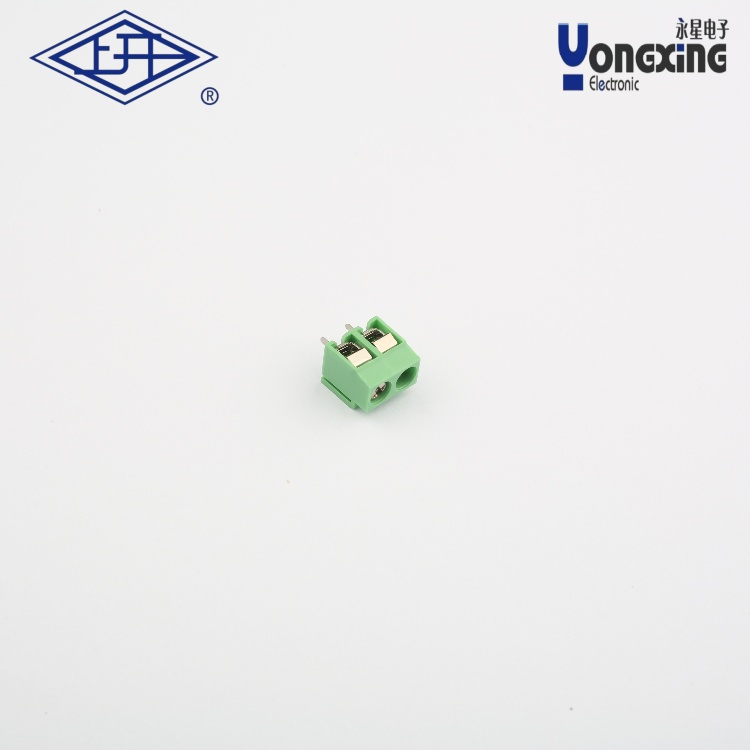

> YA螺钉式2针接线端子YA331-500M-2P

•
•
•
•

产品名称：     YA螺钉式PCB接线端子
产品型号：       YA331-500M-2P
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       26-14AWG  1.5mm²
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YA螺钉式PCB接线端子YA331-500M-2P是一款专为印刷线路板设计的电气连接配件，其技术参数和特性如下：

一、技术参数

‌电气性能‌

额定电压：300V

额定电流：10A

接触电阻：≤20mΩ

耐电压：AC2000V/1min

‌

环境适应性‌

操作温度范围：-40℃～+150℃

瞬间耐温：+250℃（持续5秒）

‌

机械规格‌

适用线径：26-14AWG（1.5mm²）

推荐剥线长度：6-7mm

二、结构特点

‌材质与工艺‌

导体部分采用黄铜镀锡，确保低接触电阻和耐腐蚀性；

绝缘体为PA66材料，符合UL94V-0阻燃标准；

螺丝规格为M2.5，表面镀锌处理。

‌
接口设计‌

采用螺钉压接方式，支持5.0mm/5.08mm间距的PCB布局；

直插式结构便于快速安装。

三、应用场景

‌典型用途‌

适用于工业控制设备、电源模块等需要高可靠电气连接的场景；

常见于多线路PCB板间的信号传输或功率分配。

‌

兼容性‌

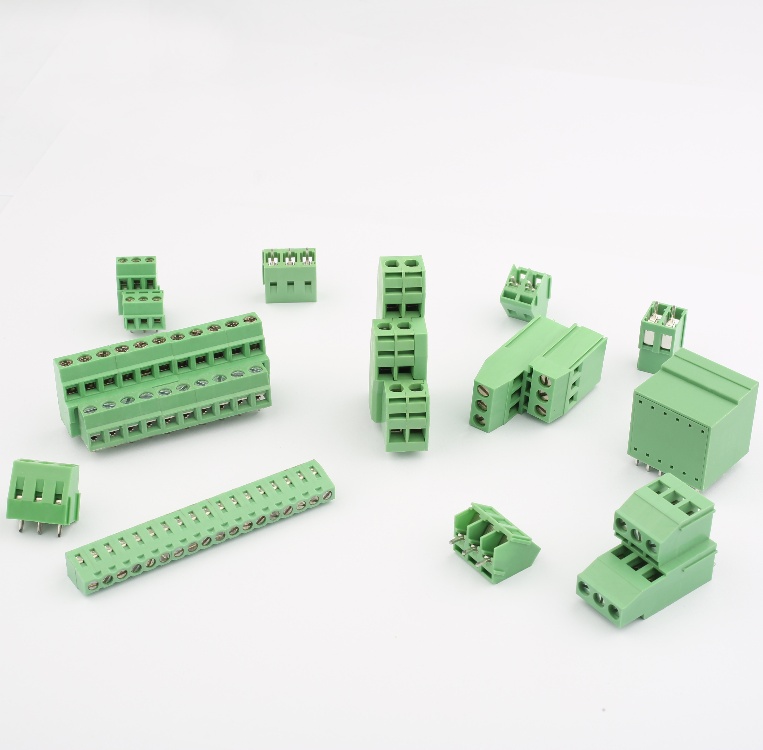

可与其他YA系列端子（如YB、YC等）搭配使用，满足多样化布线需求。

该型号凭借其耐高温、高绝缘性及紧凑设计，成为PCB连接场景中的常用解决方案。
