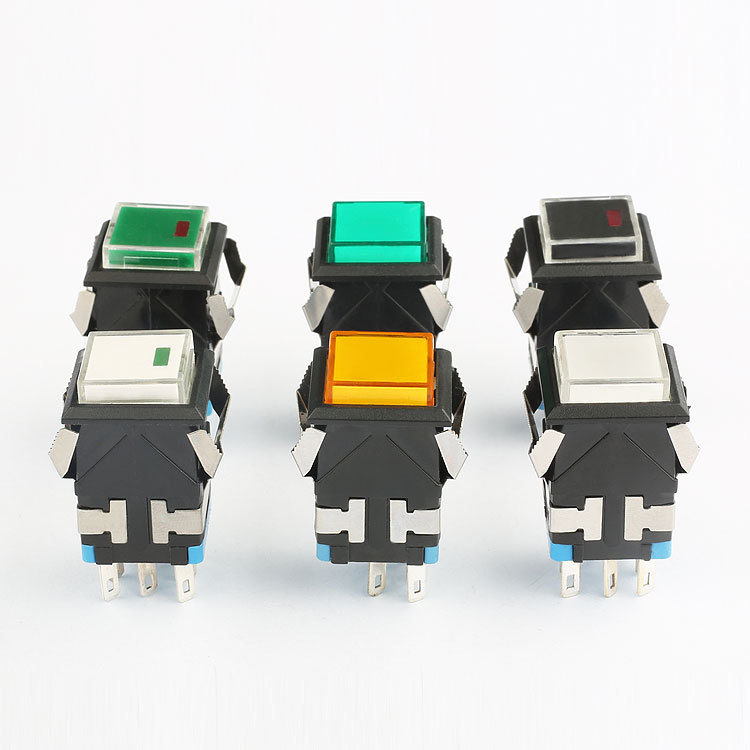

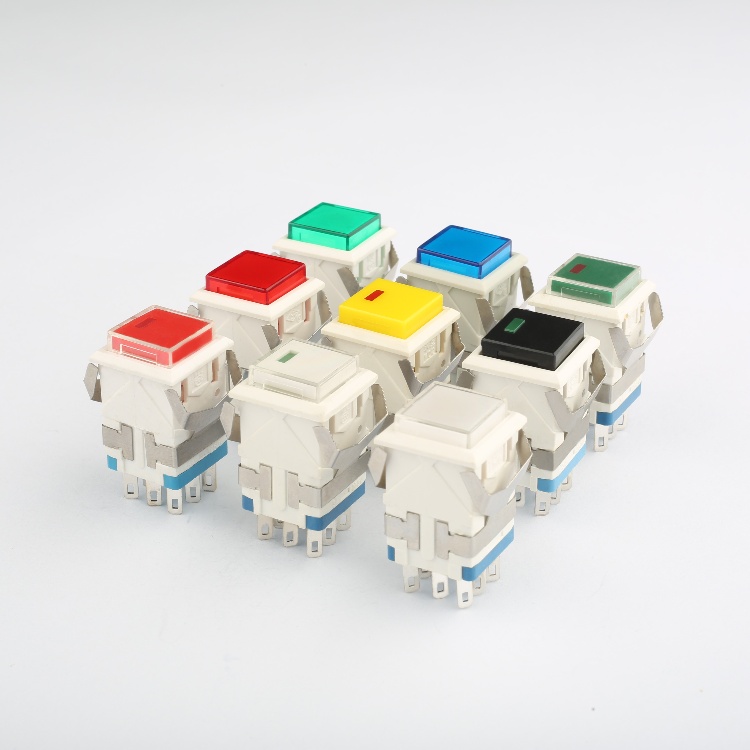

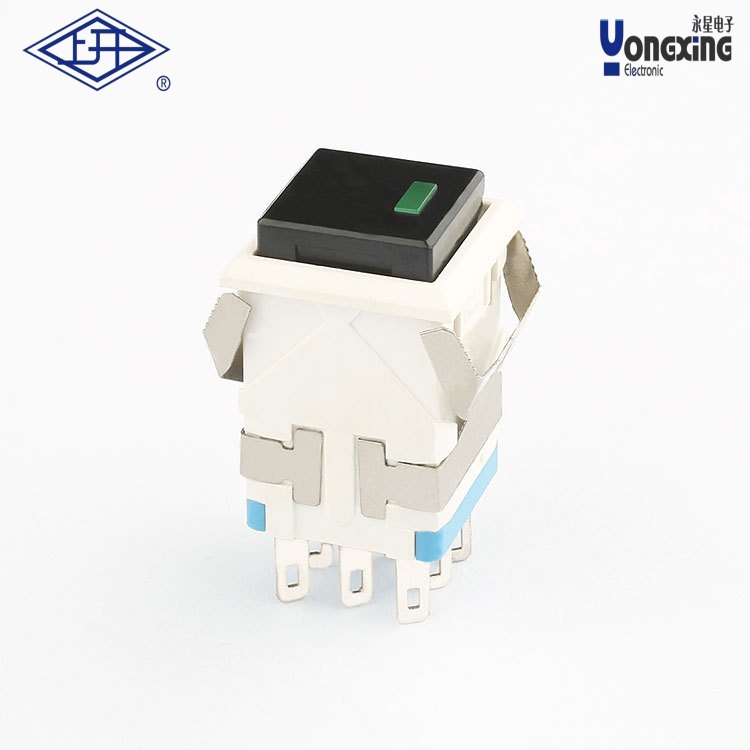

> KD2单极自锁点发光按钮开关KD2-A21L12-WB-G

•
•
•
•

产品名称：             KD2单极自锁点发光按钮开关
产品型号：              KD2-A21L12-WB-G
电器额定值：          3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥100MΩ
耐压(常态)：           1500V
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      -25℃~+55℃
防护等级：              IP40
产品认证：             CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

KD2系列按钮开关中的KD2-A21L12-WB-G型号为双极自锁型带发光功能的产品，其核心参数与特性如下：

一、基础参数

‌额定电气性能‌：3A 250V AC，接触电阻≤50MΩ，常态绝缘电阻≥100MΩ，耐压1500V。

‌寿命指标‌：电器寿命10,000次，机械寿命50,000次。

‌环境适应性‌：工作温度范围-25℃至+55℃，防护等级IP40。

‌认证标准‌：符合CE、CQC、ROHS认证要求。

二、结构特性

‌自锁机制‌

采用机械锁定设计，按下后触点保持闭合状态，需再次按压才能复位断开。

‌发光功能‌

型号中“L12”表明内置12V指示灯，通过并联触点实现状态显示。

指示灯电路包含降压电阻，确保与主触点兼容性。

‌触点配置‌

双极结构支持双路独立电路控制（常开/常闭组合），适用于需要同步操作的复杂场景。

三、应用场景

‌工业设备‌：如生产线启停控制、电梯操作面板等需持续通电的场景。

‌安全系统‌：红色警示灯搭配自锁功能可用于紧急停止装置。

‌通用电气控制‌：兼容AC/DC电路，适配自动化设备、仪器仪表等。

四、型号扩展说明

KD2系列包含多种变体（如KD2-22/23/24），区分点包括：

‌自锁/复位类型‌：部分型号为无锁自复位结构，适用于点动操作。

‌发光电压‌：除12V外，部分型号支持3V、24V等不同电压规格的指示灯。

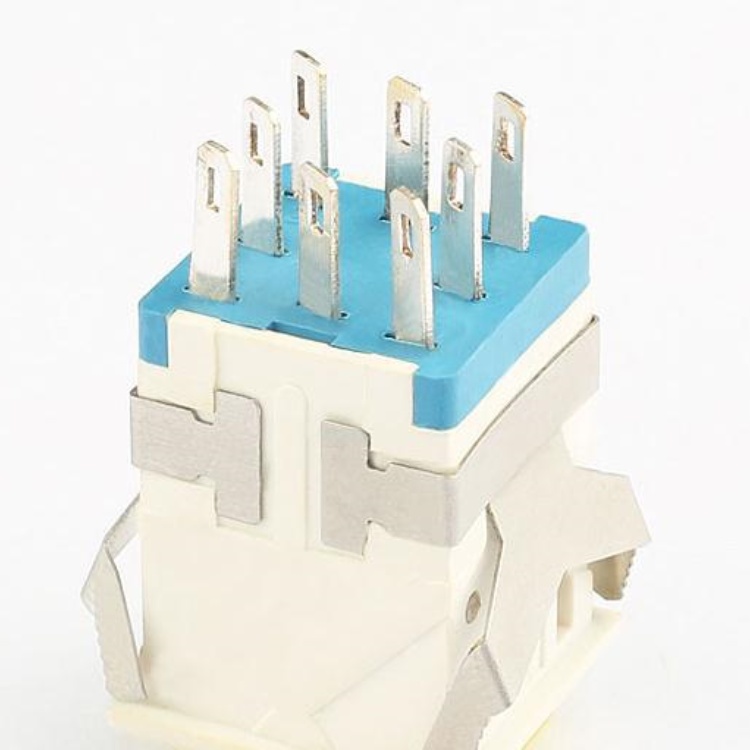

‌触点数量‌：六脚或八脚设计对应不同极数组合（如双常开+双常闭）
