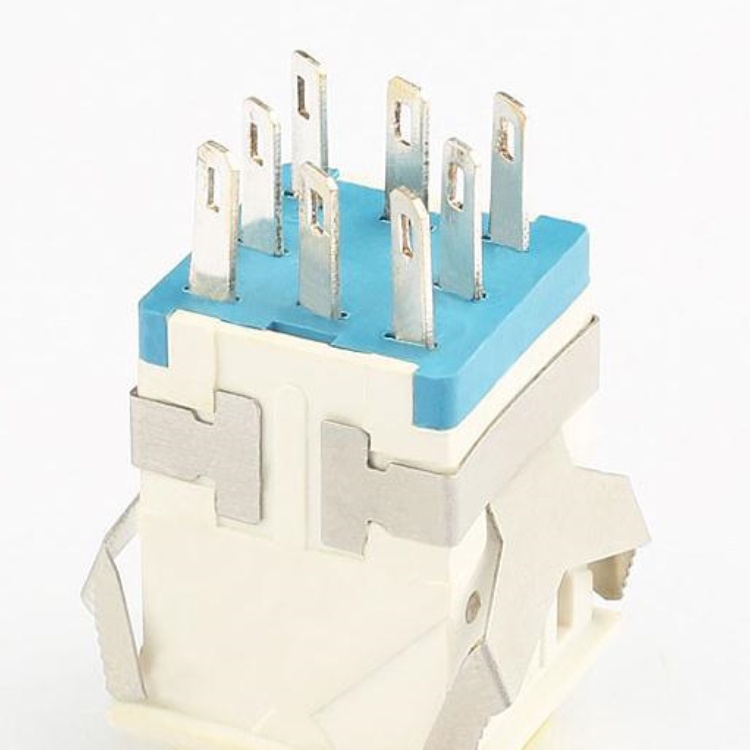

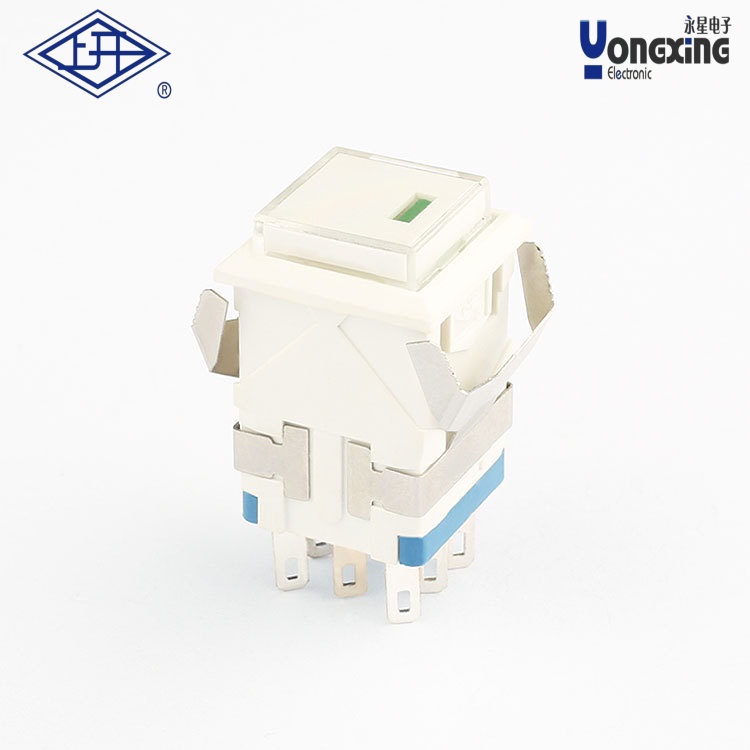

> KD2单极自锁点发光按钮开关 KD2-A21L6D-BW-G

•
•
•
•

产品名称：             KD2单极自锁点发光按钮开关
产品型号：              KD2-A21L6D-BW-G
电器额定值：          3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥100MΩ
耐压(常态)：           1500V
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      -25℃~+55℃
防护等级：              IP40
产品认证：             CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

KD2单极自锁点发光按钮开关（型号KD2-A21L6D-BW-G）是一款结合自锁功能与发光特性的工业级控制元件，主要技术参数及应用特性如下：

‌一、基础参数‌

‌电气性能‌

额定负载：3A 250V AC

接触电阻：≤50MΩ（初始值）

绝缘电阻：≥100MΩ（常态）

耐压强度：1500V（常态）

‌

寿命指标‌

机械寿命：50,000次

电器寿命：10,000次

‌

环境适应性‌

工作温度：-25℃~+55℃

防护等级：IP40

‌

二、功能特性‌

‌自锁机制‌

采用机械锁定设计，首次按压后触点保持闭合状态，再次按压后复位断开，适用于需持续通电或断电的场景。

‌

发光功能‌

集成点发光指示灯，通过内置LED实现状态反馈（如通电提示），支持低电压驱动（常见3V、5V、12V等）。

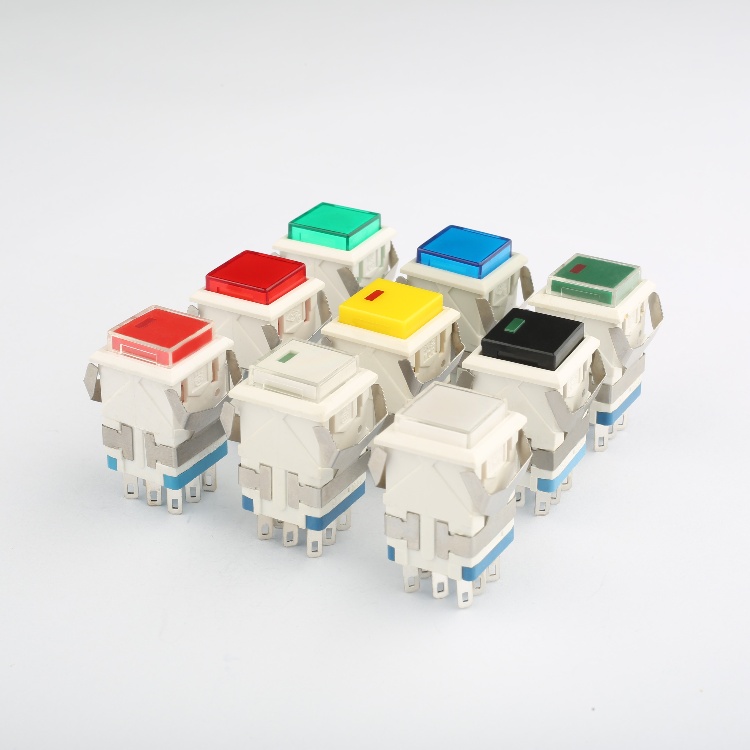

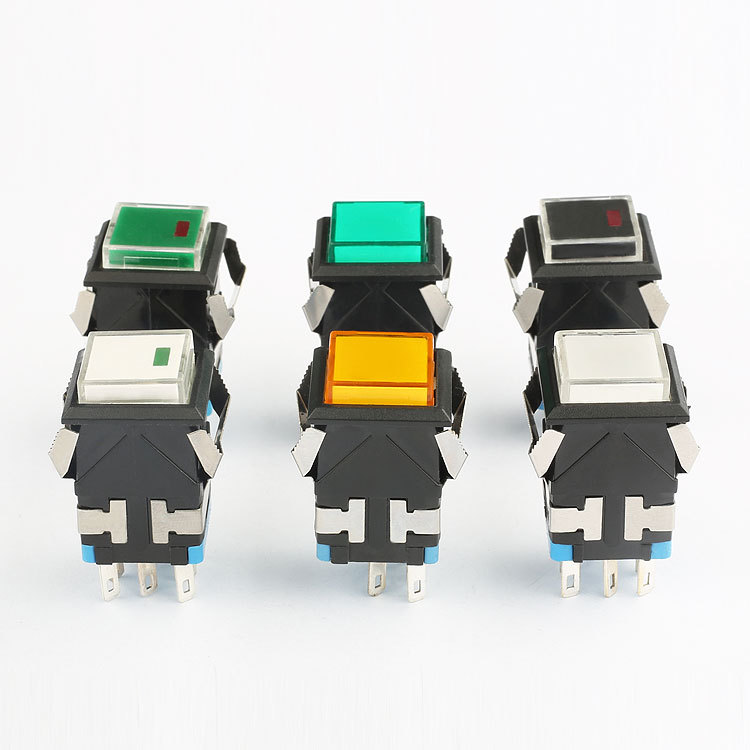

发光颜色与按钮颜色匹配（如红、绿、黄等），便于快速识别操作状态。

‌结构设计‌

单极触点配置，适用于单回路控制。

标准安装尺寸为17×17mm，适配工业控制面板开孔需求。

外壳材质为工程塑料（黑/白可选），底座支持螺丝固定。

‌

三、应用场景‌

‌工业设备‌：如生产线启停控制、设备状态指示等。

‌安全系统‌：需明确状态反馈的自锁操作场景（如紧急停止后的复位确认）。

‌低压电路‌：LED指示适用于低压控制回路，减少误操作风险。

‌

四、认证与兼容性‌

通过CE、CQC、RoHS认证，符合国际电气安全标准。

兼容多种接线端子类型，支持快速安装与维护。
