> KD2 方形双刀自锁带灯点发光按钮 KD2-A21L24-WY-R

•
•
•
•

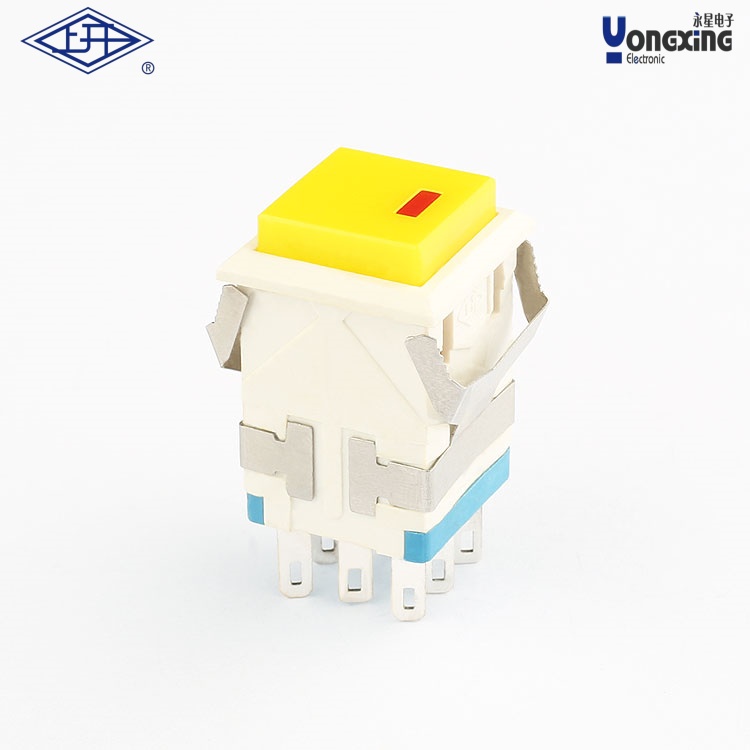

产品名称：             KD2 方形双刀自锁带灯点发光按钮
产品型号：              KD2-A21L24-WY-R
电器额定值：          3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥100MΩ
耐压(常态)：           1500V
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      -25℃~+55℃
防护等级：              IP40
产品认证：             CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

KD2系列方形按钮开关中，型号KD2-A21L24-WY-R属于双刀自锁结构并带有点发光功能的类型。以下为相关特性及参数综合：

‌结构与功能‌

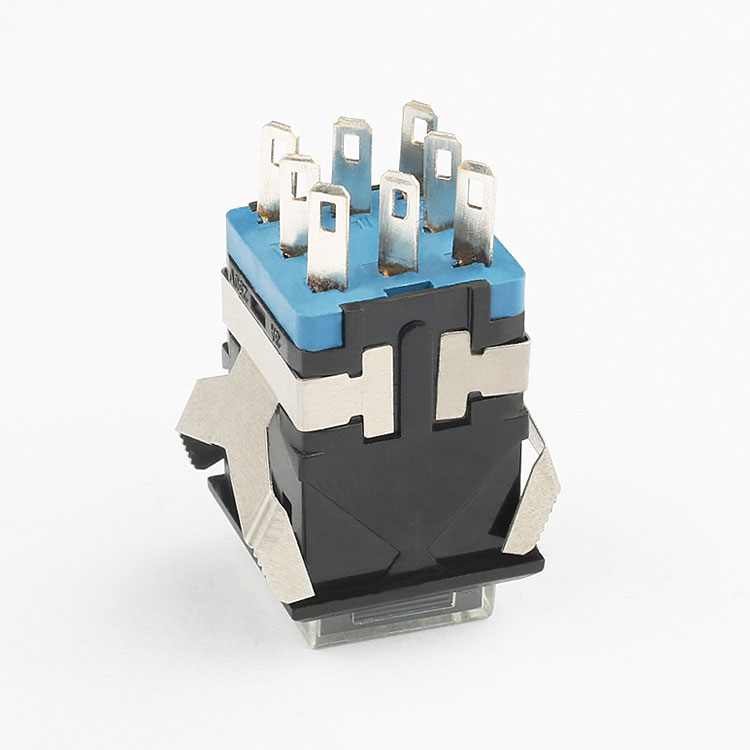

双刀设计‌：采用双刀双掷（DPDT）结构，支持两组独立触点控制，通常对应6脚或8脚端子配置。

‌自锁机制‌：通过机械锁定实现持续导通或断开状态，需再次按压复位。

‌点发光指示灯‌：内置LED灯（通常为红色），标称电压24V，适用于低电压指示场景。

‌

外观与尺寸‌

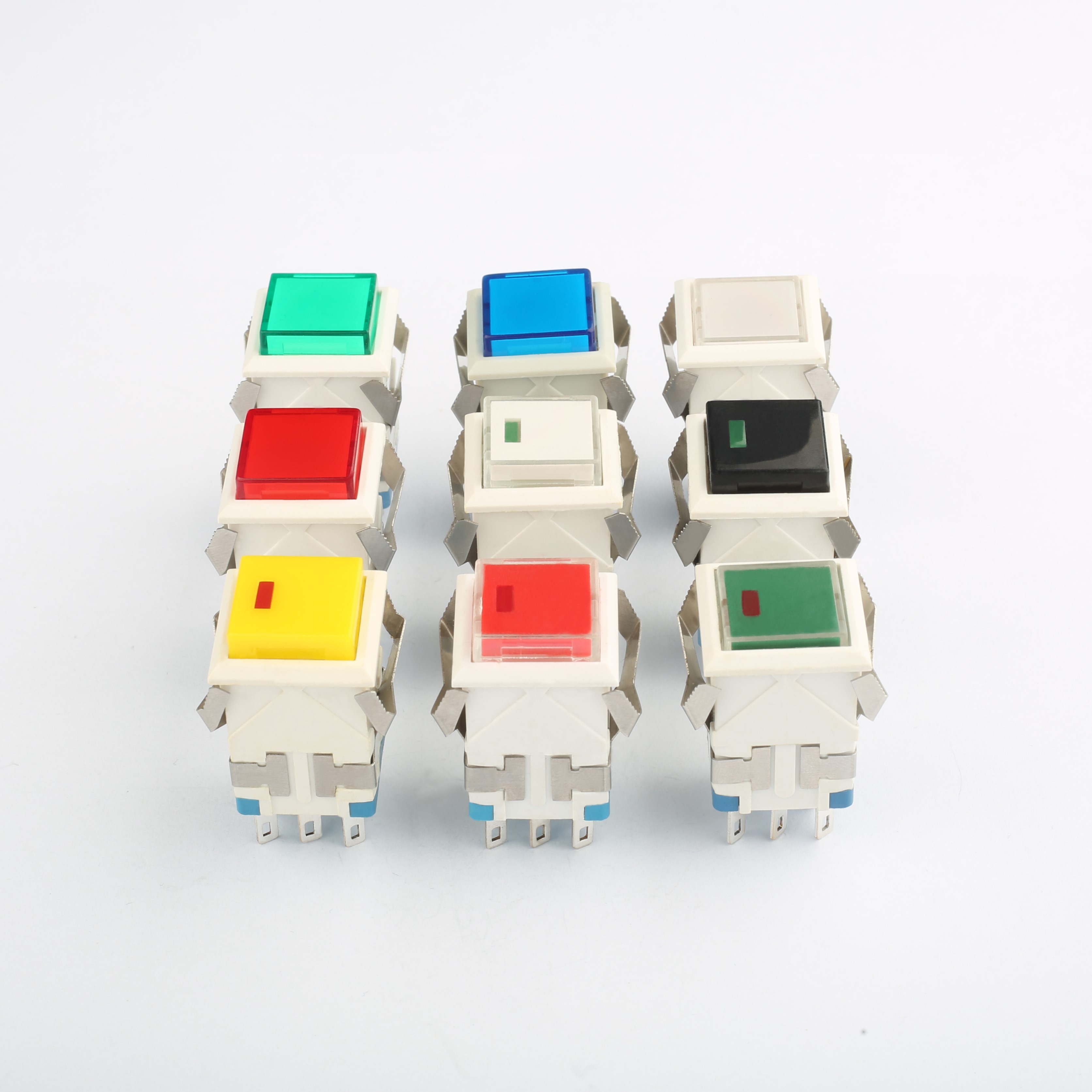

方形按钮设计，常见尺寸为16×16mm，外壳颜色多为黑色，按钮头可选红色（R）等颜色。

‌电气参数‌

额定负载‌：交流220V时最大电流5A，直流24V时最大电流4A。

‌寿命‌：机械寿命一般≥10万次，触点材料影响实际耐久性。

‌

应用与采购‌

适用于工业控制柜、电梯面板等场景，需搭配对应电压的指示灯电
