> KD2点发光8脚6V按钮开关 KD2-A21L6-WG-R

•
•
•
•

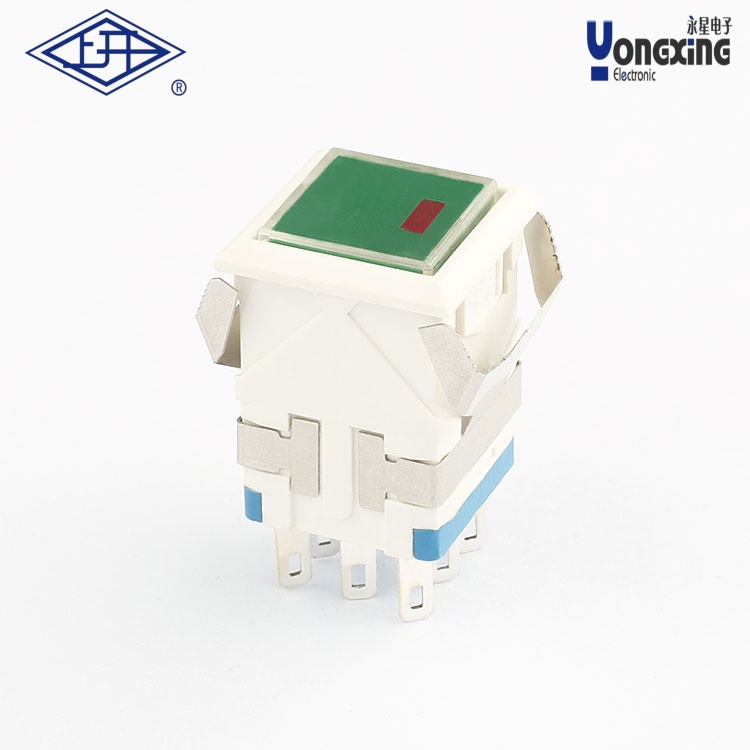

产品名称：             KD2点发光8脚6V按钮开关
产品型号：              KD2-A21L6-WG-R
电器额定值:              3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥100MΩ
耐压(常态)：           1500V
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      -25℃~+55℃
防护等级：              IP40
产品认证：             CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

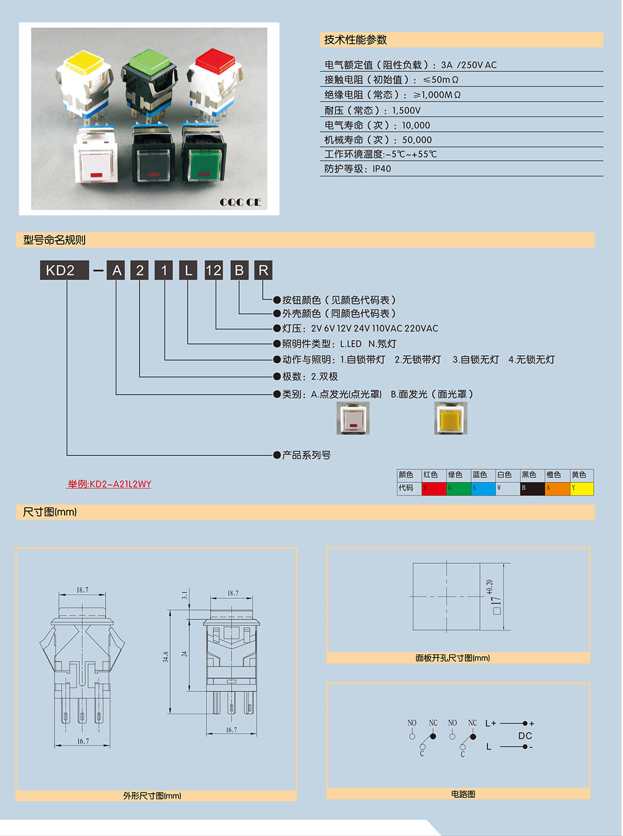

KD2-A21L6-WG-R 按钮开关技术参数及特性分析

基础参数‌

型号标识‌：KD2-A21L6-WG-R，属于方形双刀自锁带灯点发光按钮开关。

‌额定电气性能‌：支持3A电流、250V交流电压，接触电阻≤50MΩ，绝缘电阻≥100MΩ，常态耐压1500V。

‌寿命指标‌：电器寿命10000次，机械寿命50000次。

‌

结构与功能设计‌

自锁功能‌：采用双刀结构设计，支持自锁模式，适用于需保持通断状态的场景1。

‌点发光特性‌：内置LED光源，支持6V工作电压（符合通用带灯按钮电压标准）78，发光寿命约30000小时。

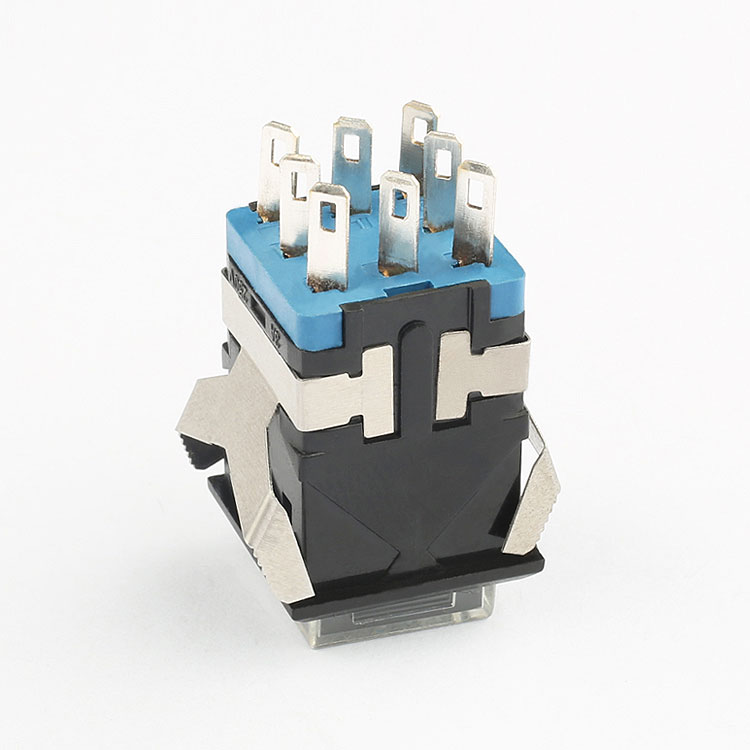

‌引脚配置‌：8脚设计（未明确脚位功能，但同类开关中常见多脚位支持双刀切换或独立灯光电路）。

‌

环境与认证‌

防护等级‌：IP40，适用于常规工业环境。

‌认证标准‌：通过CE、CQC、ROHS认证。

‌

应用场景‌

适用于设备控制面板、仪器仪表等需带状态指示及自锁功能的场景。
