> KD2面发光8脚红灯按钮开关KD2-B21L24-WR-R

•
•
•
•

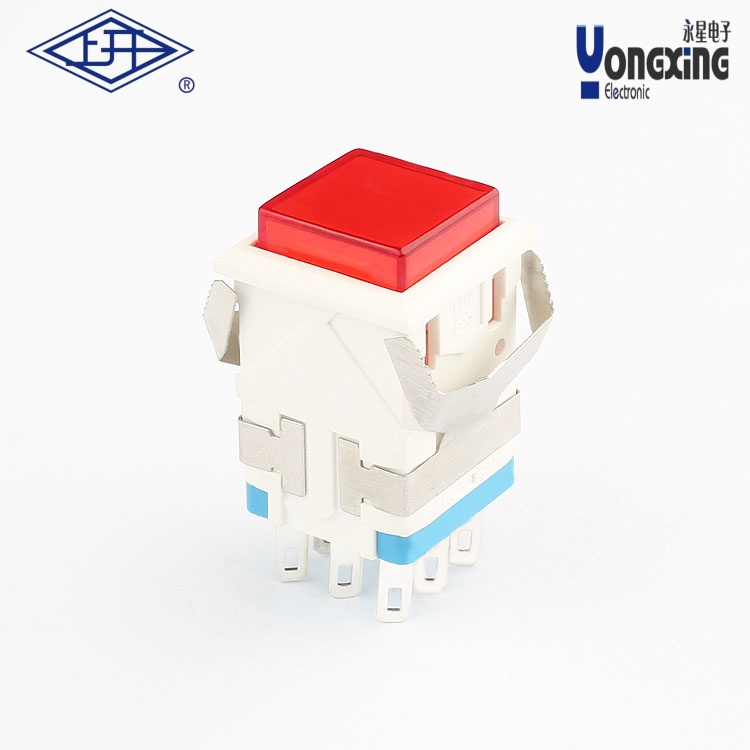

产品名称：             KD2面发光8脚红灯按钮开关
产品型号：              KD2-B21L24-WR-R
电器额定值：          3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥100MΩ
耐压(常态)：           1500V
电器寿命(次)：       10000次
机械寿命(次)：       50000次
工作环境温度：      -25℃~+55℃
防护等级：              IP40
产品认证：             CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

KD2-B21L24-WR-R是一款面发光结构的8脚红色LED按钮开关，属于KD2系列方形按钮开关的常见型号。

‌一、结构及外观‌

‌安装结构‌

采用方形设计，标准尺寸为16×16mm，配备8引脚结构（通常包含两组独立触点）。

‌发光类型‌

面发光设计，光源为红色LED灯，支持均匀照明效果，适用于需要高可见性的操作场景。

‌

二、电气参数‌

‌电压规格‌

支持低压直流供电（常见3V或24V），具体需根据型号后缀“L24”确认是否为24V驱动。

‌触点配置‌

8脚设计通常对应两组独立触点（如双常开或双常闭组合），支持自锁或复位功能。

‌负载能力‌

额定电流一般为3A/250V或6A/125V，适用于控制中小功率电路。

‌

三、功能特性‌

‌操作方式‌

可能具备自锁或点动复位功能，具体需结合型号后缀及厂商配置确认。

‌防护等级‌

外壳材质多为工程塑料，部分型号支持IP67防护，适用于工业环境。

‌

四、应用场景‌

主要用于工业设备控制面板、电梯操作界面、电源启动/停止系统等需要高可靠性和耐久性的场合。
