> KCD26脚红灯点发光船型开关

•
•
•

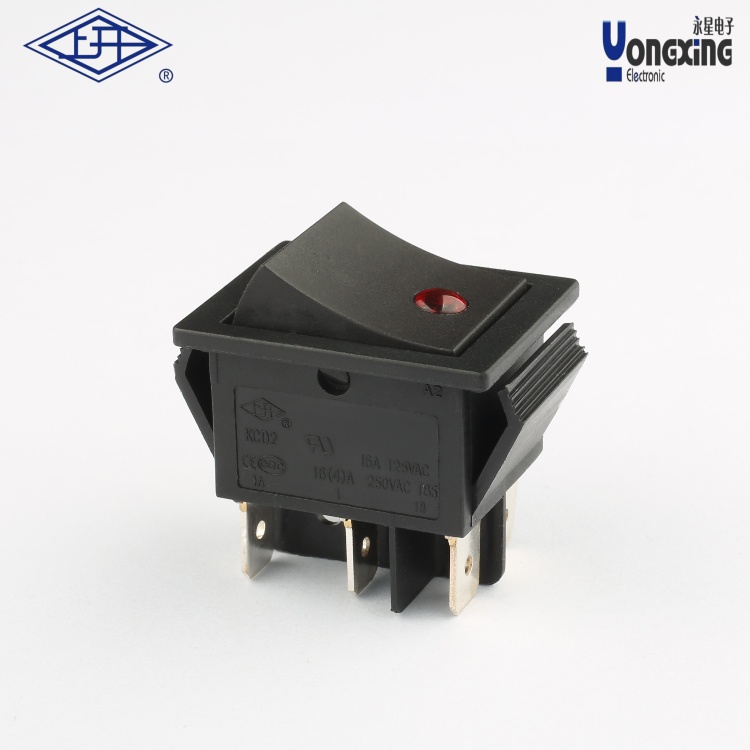

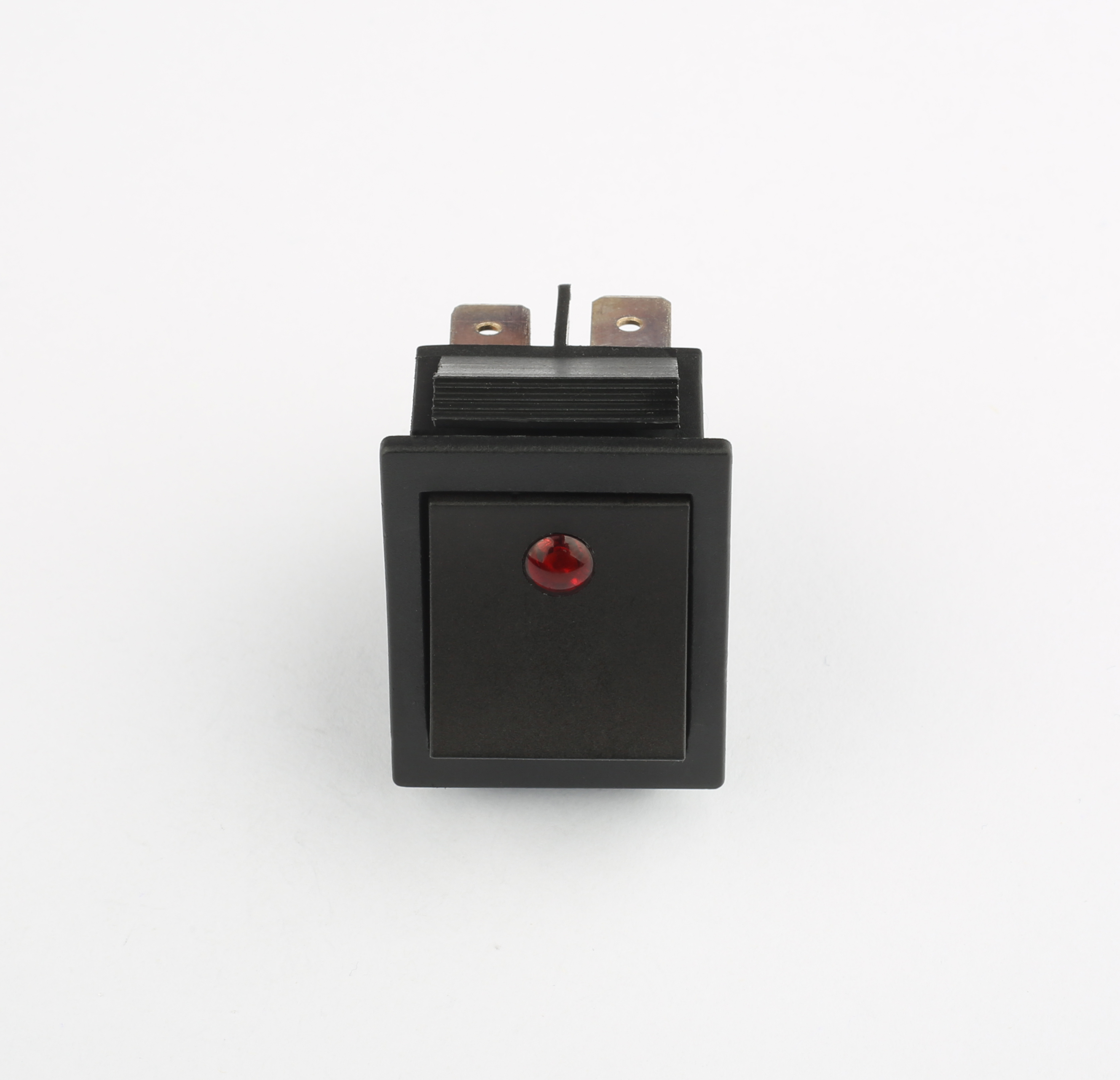

产品名称：      KCD26脚红灯点发光船型开关
产品型号：        KCD2-22N-DA2A-B-R
电器额定值：      16(4)A 250V AC
接触电阻(初始值)：  ≤50MΩ
绝缘电阻(常态)：   ≥1000MΩ
耐压(常态)：      1500V AC ,1min
电器寿命(次)：    10000次
机械寿命(次)：    50000次
工作环境温度：    T55,T85,T125
防护等级：        IP65
产品认证：        CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

KCD2 系列船型开关中的六脚红灯点发光型号具有以下关键信息：

核心参数与特性

‌规格型号‌

完整型号标识为 ‌KCD2-2X2N‌ 或类似格式（如 KCD2-202N），表明其为 ‌六脚(6脚)、双档位(2档)‌ 设计，支持双路电路控制。

颜色选项包括 ‌红色带灯‌（红灯点发光功能），部分型号可选绿色或黑色灯。

‌

电气性能‌

‌额定负载‌：6A@250V AC 或 10A@125V AC。

‌接触电阻‌：≤50mΩ，绝缘电阻≥100MΩ，耐压强度≥1500V AC（1分钟测试）。

‌

结构与安装‌

面板开口尺寸‌：标准为 ‌23mm×11mm‌（部分型号为23mm方形）。

‌端子配置‌：6个引脚，分为两组独立触点（双刀双掷结构），每组控制一路电路的通断与切换。

‌

附加功能‌

支持搭配 ‌防水帽‌ 或 ‌预连接导线‌，增强环境适应性或简化安装流程。

红灯发光需外接电路供电（通常需独立连接指示灯线路）。

典型应用场景

适用设备：电源控制箱、工业设备启停、电器双路切换（如电机正反转）等需状态指示的中功率场景。

安全认证：符合通用电气寿命标准（≥1万次操作）。

注意事项

接线时需区分公共端（COM）、常开端（NO）和常闭端（NC），每组引脚独立对应一路电路。

红灯功能需额外连接低压指示灯线路（通常为LED驱动电路），与主电路隔离设计。

如需具体接线图或兼容型号替换建议，可进一步参考厂商提供的KCD2系列文档或规格书。
