> KCD2双极带灯黄色船型开关

•
•
•

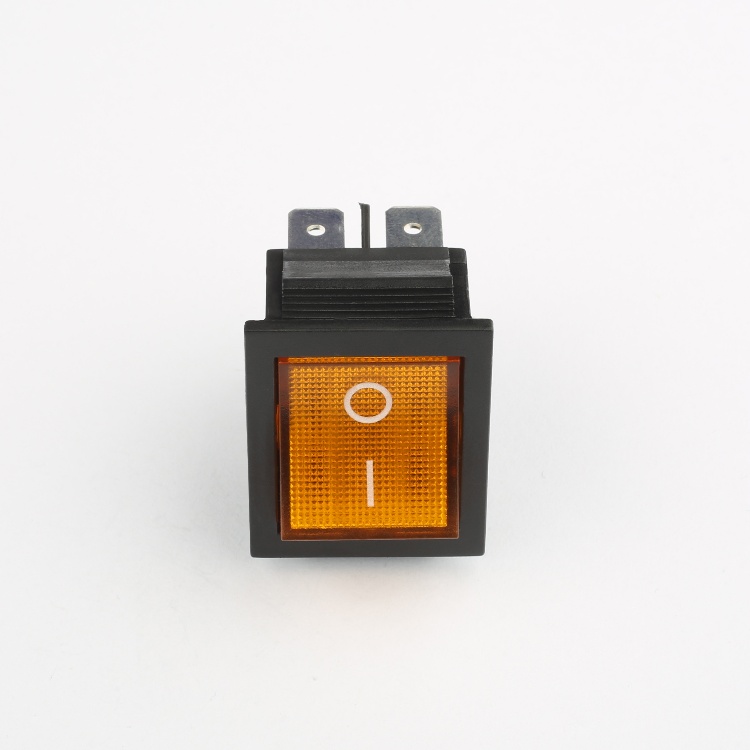

产品名称：      KCD2双极带灯黄色船型开关
产品型号：        KCD2-21N-CA1A-B-Y-01
电器额定值：      16(4)A 250V AC
接触电阻(初始值)：  ≤50MΩ
绝缘电阻(常态)：   ≥1000MΩ
耐压(常态)：      1500V AC ,1min
电器寿命(次)：    10000次
机械寿命(次)：    50000次
工作环境温度：    T55,T85,T125
防护等级：        IP65
产品认证：        CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

以下是关于 ‌KCD2双极带灯黄色船型开关‌ 的综合信息整理：

一、核心规格参数

‌产品型号‌：KCD2-21N-CA1A-B-Y-01

‌额定电气参数‌：

电流：16(4)A

电压：250V AC

‌

结构特性‌：

双极设计（双刀结构）

带LED指示灯（颜色可选：红/黄/蓝/绿/白）

开孔尺寸：20mm7

‌

性能指标‌：

接触电阻：≤50MΩ

绝缘电阻：≥1000MΩ

耐压强度：1500V AC（1分钟）

电器寿命：10,000次

机械寿命：50,000次

‌

环境适应性‌：

工作温度：支持T55/T85/T125等级

防护等级：IP65（防水防尘）

‌认证标准‌：CE、CQC、UL、CB、ENEC、ROHS

二、应用场景与特点

‌适用领域‌：

低功率电器设备（如小型电源开关、仪器仪表控制）。

兼容电压范围广：支持12V、24V低压及220V交流电。

‌

差异化优势‌：

相比KCD4型号，KCD2更适用于低电流场景，而KCD4适配更大功率负载。

双极设计可同时控制两条电路，提升操作安全性。

三、接线注意事项

‌接线方式‌：

双排共6个接线柱，需断开火线并分接开关两端，零线直连灯具。

通电时灯亮，需确保开关火线出线端与灯具并联。

‌

安全操作‌：

必须在断电状态下接线，避免短路风险。
