> KCD2三档红色船型开关

•
•
•
•
•

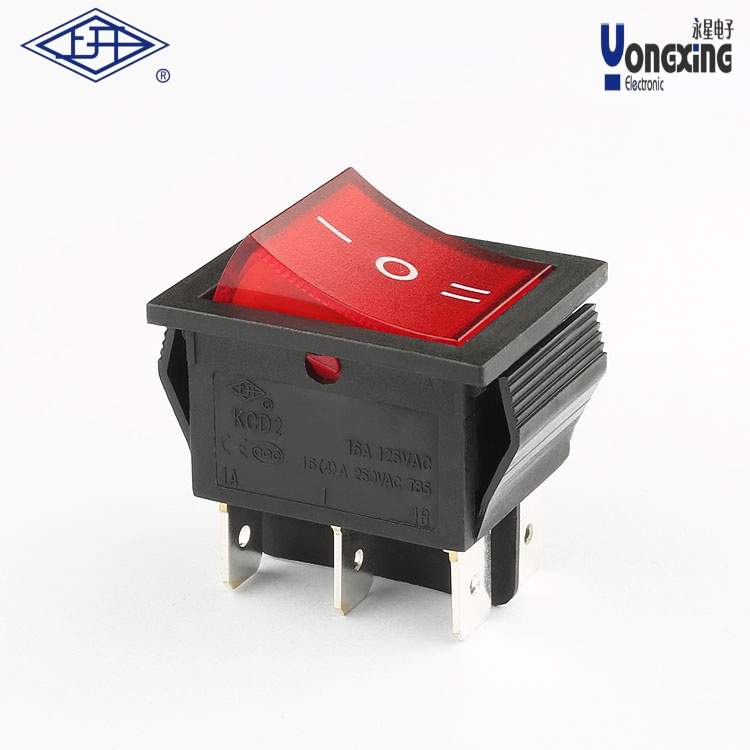

产品名称：      KCD2三档红色船型开关
产品型号：        KCD2-23N-CA1A-B-R-05
电器额定值：      16(4)A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥1000MΩ
耐压(常态)：      1500V AC ,1min
电器寿命(次)：    10000次
机械寿命(次)：    50000次
工作环境温度：    T55,T85,T125
防护等级：        IP65
产品认证：        CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

以下是关于KCD2三档红色船型开关的详细信息综合整理：

一、核心型号与规格

‌主流型号‌

KCD2-23N-FA4A-B-R-05：支持16(4)A 250V AC电流电压，接触电阻≤50MΩ，绝缘电阻≥1000MΩ，耐压1500V AC（1分钟）。

KCD2-202：四脚三档带灯设计，工作电流15A/220V，接触电阻10mΩ，电器寿命10万次。

‌基础参数‌

寿命‌：电器寿命1万次，机械寿命5万次。

‌环境适应性‌：工作温度范围覆盖T55至T125（-55℃至125℃），防护等级IP65。

‌认证‌：通过CE、CQC、UL、CB、ENEC、ROHS认证。

二、产品特征

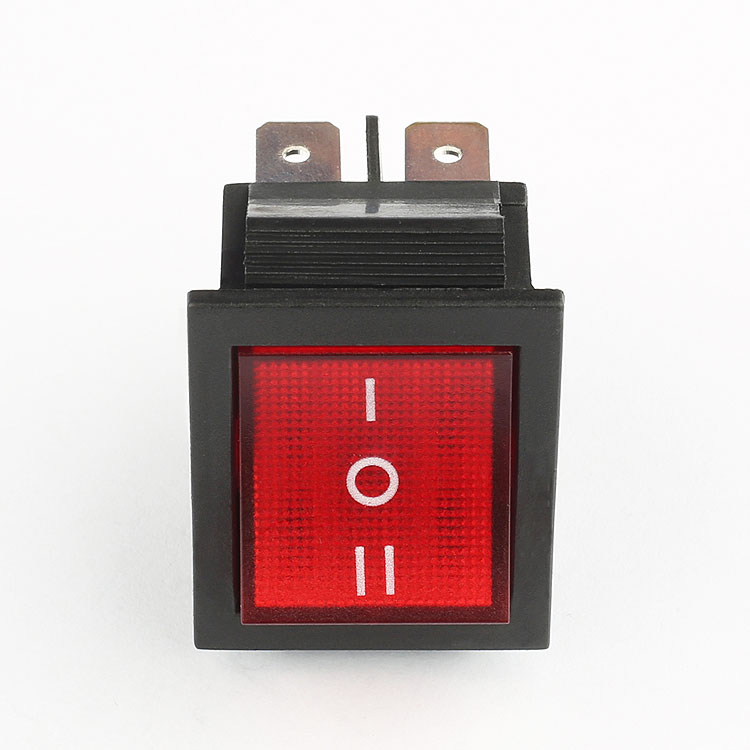

‌外观‌：红色按键，部分型号带指示灯功能（如KCD2-202）。

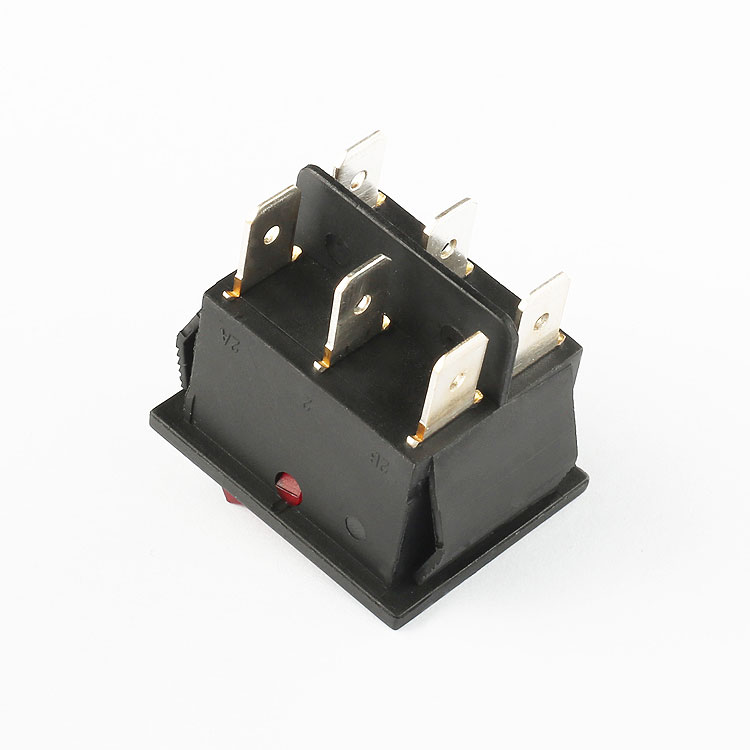

‌脚位设计‌：三档开关多为四脚或六脚结构，支持多路电路控制。

‌功率适用性‌：KCD2系列专为低功率设备设计，区别于高负荷的KCD4系列。

三、安装与接线

‌接线方法‌

断开火线后，两条剥线端分别压接开关螺丝，灯具并联至开关出线端与零线。

‌注意‌：带灯型号需区分电源线与指示灯线路，错误接线易导致短路。

‌PCB安装‌：需按机构尺寸图在电路板开槽固定8。

四、应用与选购

‌典型用途‌：小型家电、汽车改装、工业控制面板等低功率场景。
