> KCD2六脚不带灯船型开关

•
•
•
•

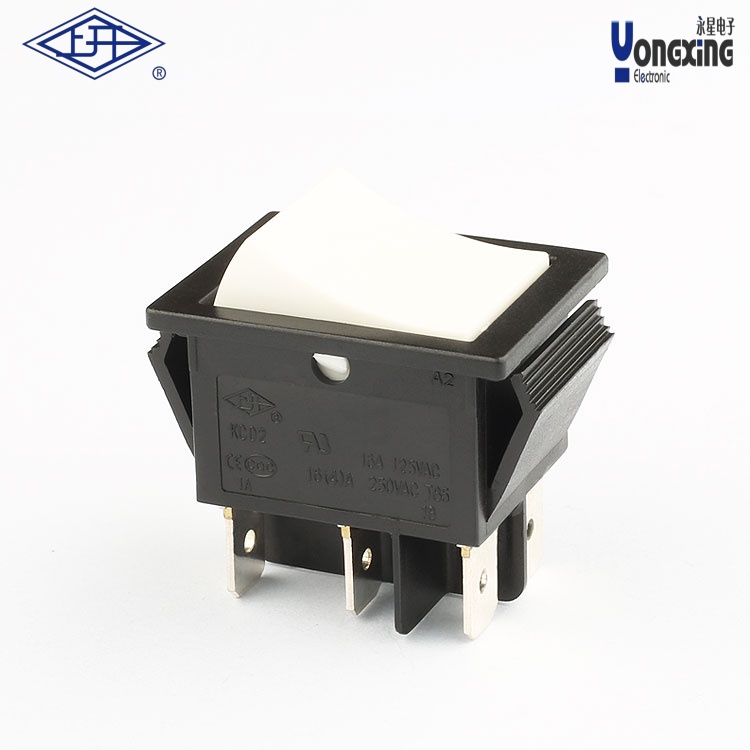

产品名称：      KCD2六脚不带灯船型开关
产品型号：        KCD2-22-CA2A-B-W
电器额定值：      16(4)A 250V AC
接触电阻(初始值)：  ≤50MΩ
绝缘电阻(常态)：   ≥1000MΩ
耐压(常态)：      1500V AC ,1min
电器寿命(次)：    10000次
机械寿命(次)：    50000次
工作环境温度：    T55,T85,T125
防护等级：        IP65
产品认证：        CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

以下是关于KCD2六脚不带灯船型开关的核心信息综合整理：

一、核心参数

‌产品型号

KCD2-22-CA2A-B-W（此为常见型号，不同厂家可能存在变体）

‌

电气特性‌

额定负载：16(4)A 250V AC

接触电阻：≤50MΩ（初始值）

绝缘电阻：≥1000MΩ（常态）

耐压强度：1500V AC（1分钟常态测试）

‌

寿命与可靠性‌

机械寿命：50,000次操作

电器寿命：10,000次通断

‌

环境适应性‌

工作温度：支持T55/T85/T125三级（最高125℃）

防护等级：IP65（防尘防水）

‌认证标准‌

通过CE、CQC、UL、CB、ENEC、ROHS等国际认证

二、结构特点

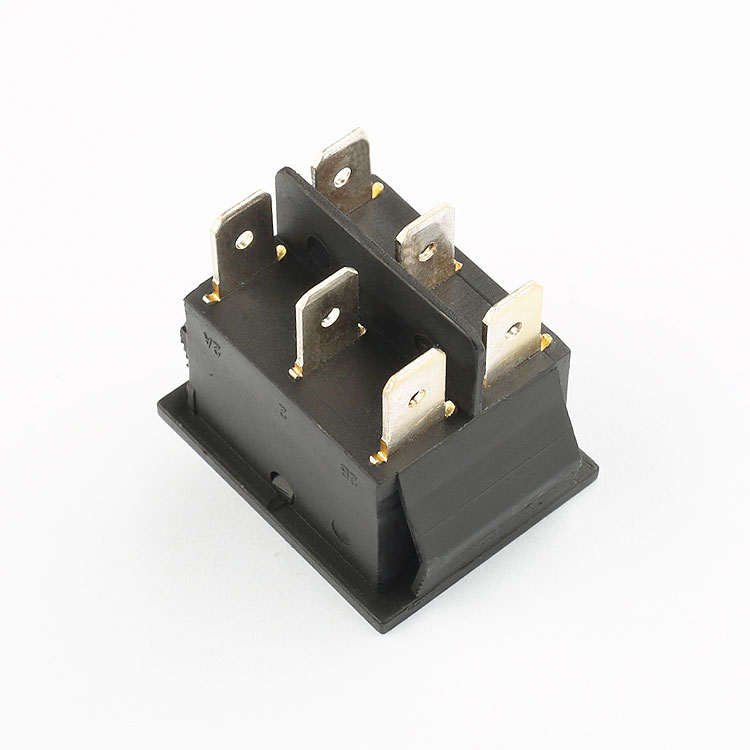

‌引脚配置‌：6引脚设计，适用于双路控制（双刀双掷结构），无指示灯功能。

‌
对比其他型号‌：

KCD2定位低功率设备（如小家电控制），而KCD4系列支持更高电流负载（如16A大功率电器）。

三、接线与应用

‌接线逻辑‌

6脚通常分为两组独立电路（双刀双掷），每组含公共端（COM）、常开端（NO）、常闭端（NC）。需根据电路需求选择通断路径。

‌

典型应用场景‌

工业设备控制（机械启停、输送带方向切换）

汽车电子（车窗、座椅调节等无指示灯需求的模块）

家电及医疗设备（需高防护等级的开关控制部件）。

四、选型注意

‌无灯设计优势‌：适用于无需状态指示或外部照明的场景，结构更简洁且成本较低。

‌兼容性‌：确认引脚间距与PCB布局匹配，避免与带灯型号（如KCD2-202N）混淆。
