> KCD2三档全黑船型开关

•
•
•
•

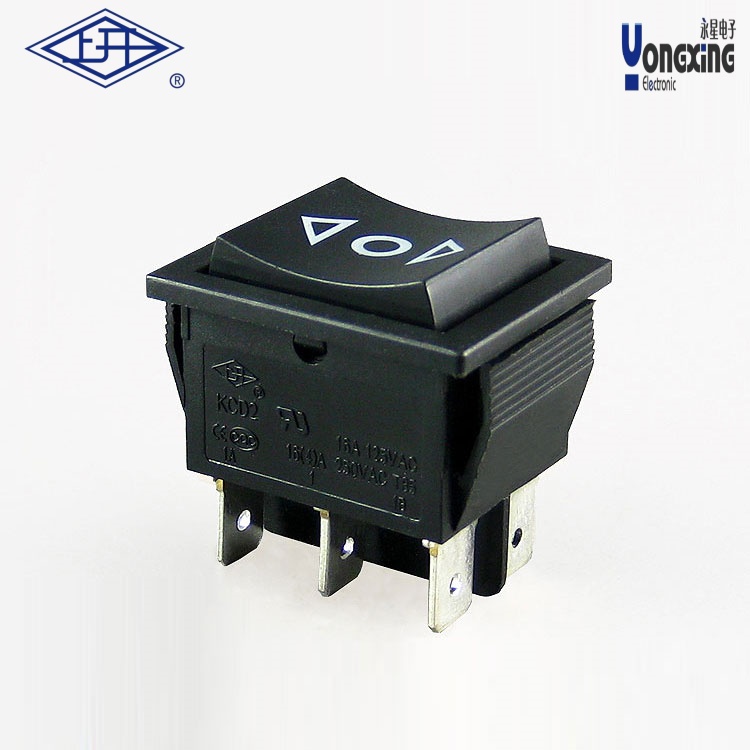

产品名称：      KCD2三档全黑船型开关
产品型号：        KCD2-23-CA1A-B-B-75
电器额定值：      16(4)A 250V AC
接触电阻(初始值)：  ≤50MΩ
绝缘电阻(常态)：   ≥1000MΩ
耐压(常态)：      1500V AC ,1min
电器寿命(次)：    10000次
机械寿命(次)：    50000次
工作环境温度：    T55,T85,T125
防护等级：        IP65
产品认证：        CE、CQC、UL、CB、ENEC、ROHS

下载产品样册下载产品样册

产品详情

以下为KCD2三档全黑船型开关的综合信息整理：

一、核心参数与特性

‌型号标识‌

完整型号：KCD2-23-CA1A-B-B-75

外形特征：全黑设计，按键尺寸约31×13.4mm（参考同类产品）

‌

电气性能‌

额定负载：16A/250V AC（部分标注工作电流15-16A）

触点特性：接触电阻≤50mΩ，绝缘电阻≥1000MΩ，耐压1500V AC

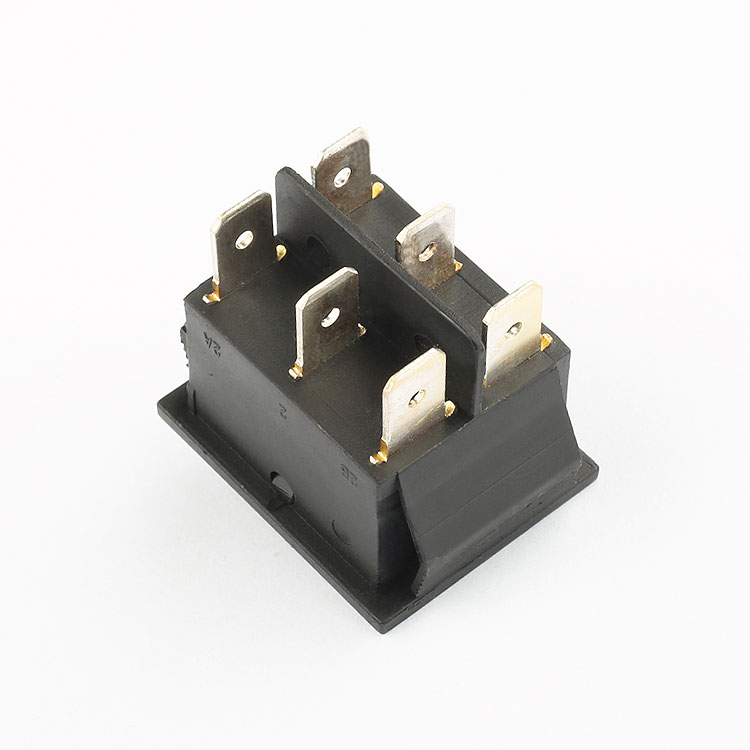

档位结构：6脚3档（部分型号为4脚设计）

‌

寿命与防护‌

机械寿命：50,000次操作

电气寿命：10,000次通断（部分型号达100,000次）

防护等级：IP65（防尘防水）

二、应用与安装

‌适用场景‌

家用电器：电热锅、饮水机电源控制

工业设备：小型配电箱、仪器仪表面板

环境要求：工作温度覆盖-55℃至+125℃

‌

安装要点‌

开孔尺寸：标准圆形开孔直径约20mm

接线方式：断开火线连接两端端子，负载并联至输出端与零线（需断电操作）

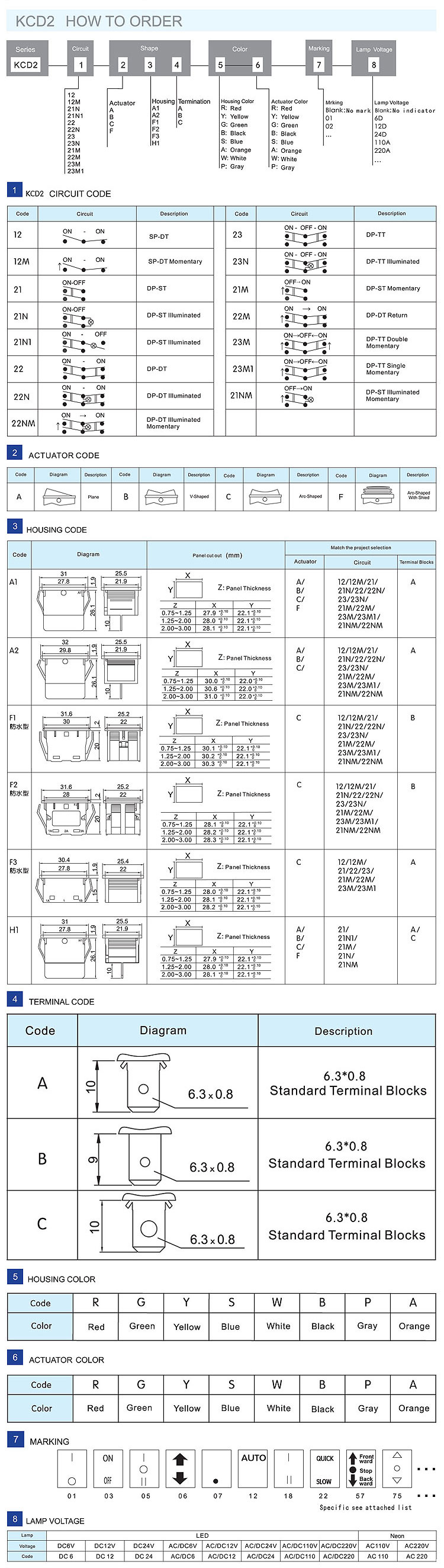

PCB安装：需按结构图设计对应槽位
