> YX弹簧式PCB接线端子

•
•
•
•

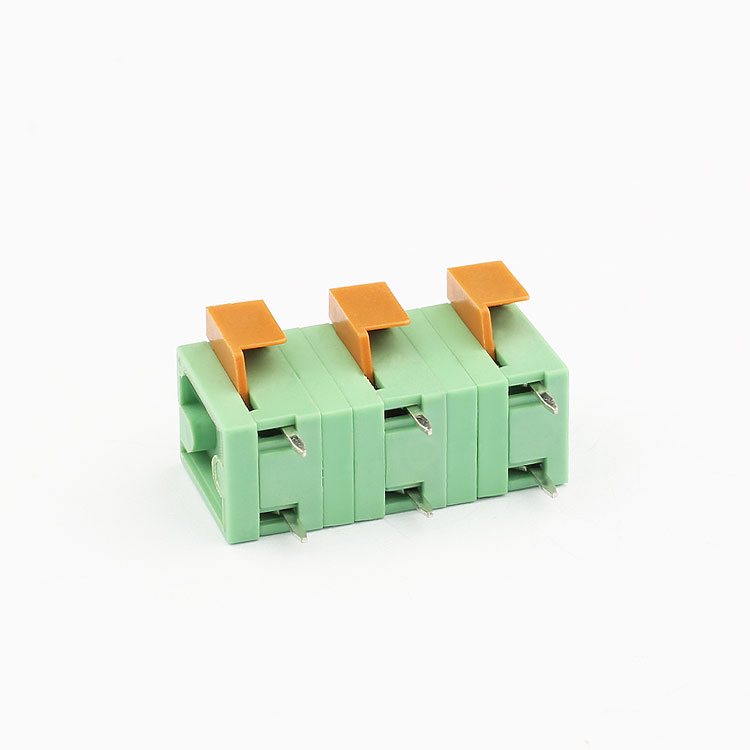

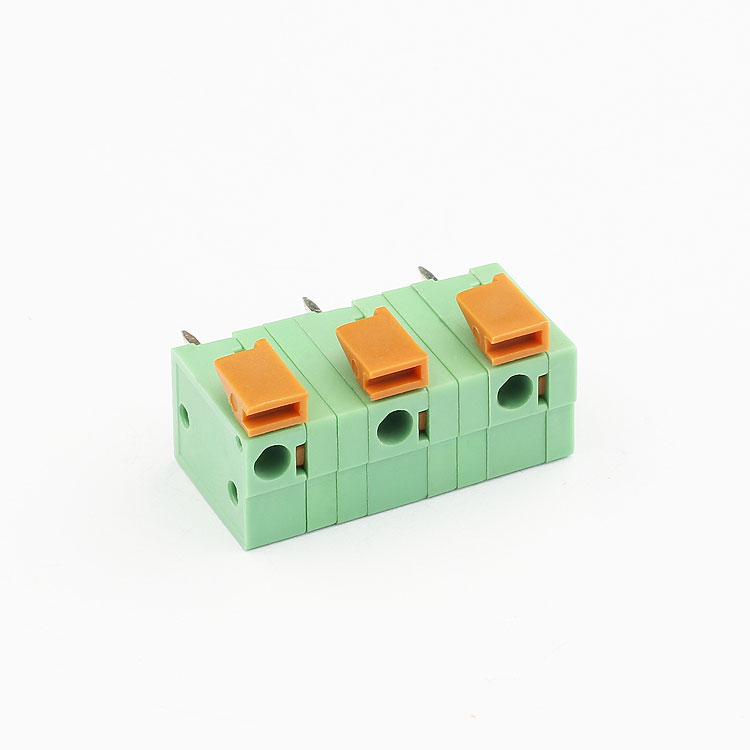

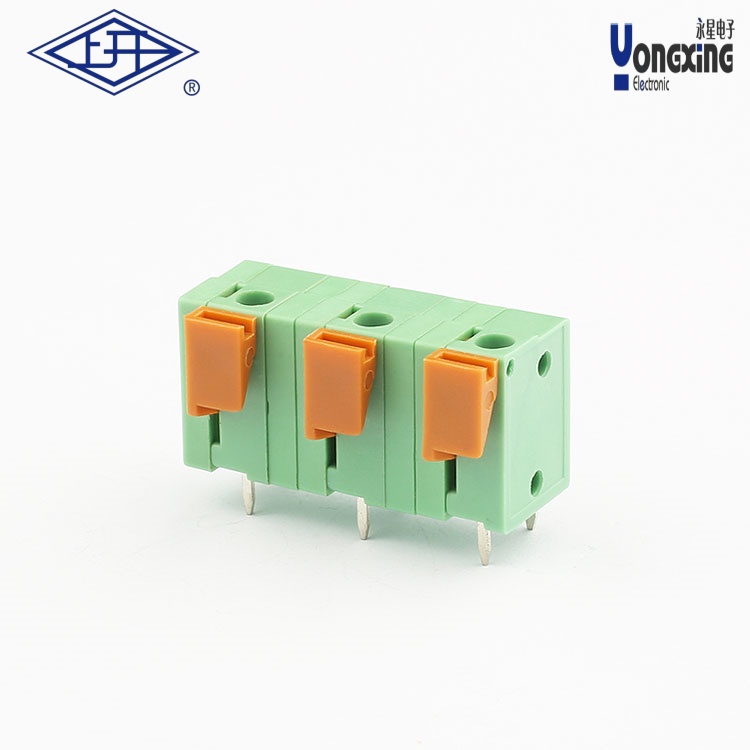

产品名称：     YX弹簧式PCB接线端子
产品型号：      YX122-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

YX弹簧式PCB接线端子是专为印刷电路板设计的弹簧连接型端子，具有紧凑结构和高效接线特性。以下是其核心特点及技术参数的详细说明：

一、技术参数

‌额定电流‌：10A，‌额定电压‌：300V

‌接触电阻‌：≤20mΩ，‌绝缘电阻‌：>5000MΩ（DC500V测试）

‌耐温范围‌：常规操作支持-40℃至+150℃，瞬间耐受+250℃高温（5秒内不发生性能劣化）

‌线径适配‌：兼容28-14AWG导线（1.5mm²截面），‌剥线长度要求‌：6-7mm

‌耐压性能‌：可承受AC2000V电压测试1分钟无击穿

二、结构设计特点

‌弹簧连接技术‌

采用笼式弹簧或蝶形弹簧接线技术，无需螺钉即可实现导线快速固定，显著提升接线效率。

‌模块化拼接‌

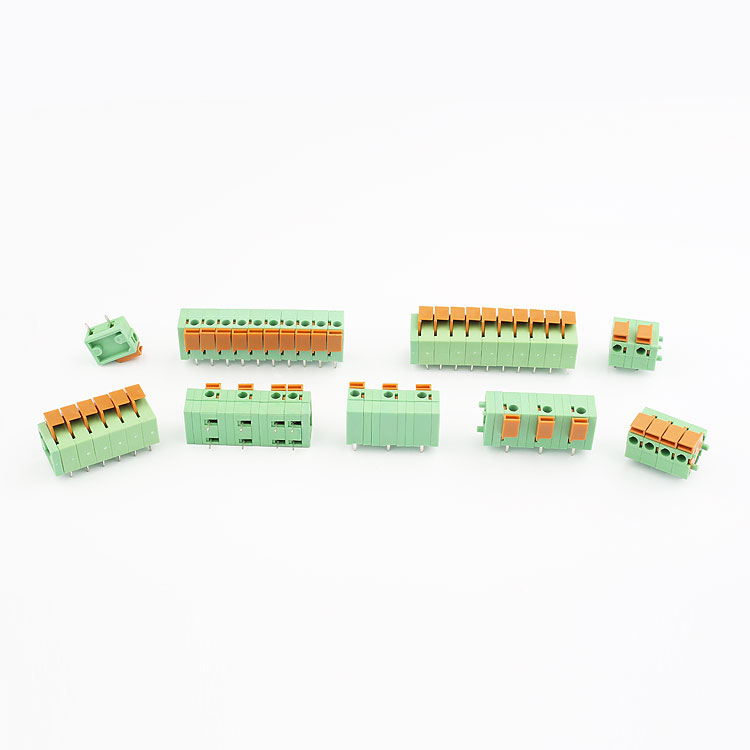

支持多位数灵活组合拼接，适应不同接线位数的需求。

‌接线方向多样性‌

支持45°、90°、180°等多种接线角度，便于复杂布线场景下的灵活安装。

三、应用场景

‌PCB板内连接‌：适用于高密度电路板场景，替代传统螺钉端子提升空间利用率。

‌工业设备‌：常见于电梯控制、自动化仪表、电源设备等对振动敏感的场景，因其抗震性能优于螺钉连接。

四、合规性

遵循IEC60998（接线装置安全规范）和UL1059（接线端子标准）的测试要求。

耐压与绝缘性能符合工业级电气安全标准18。

五、选型与安装建议

‌线径匹配‌：需严格按28-14AWG导线规格选择，避免因线径不符导致接触不良。

‌方向选择‌：根据机箱布局选择水平或垂直接线方向，从而优化空间占用。
