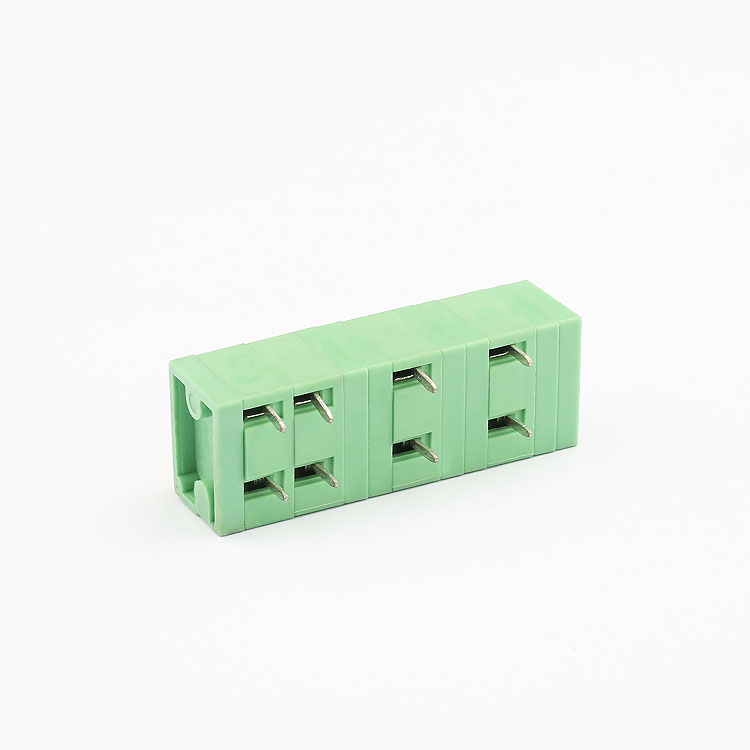

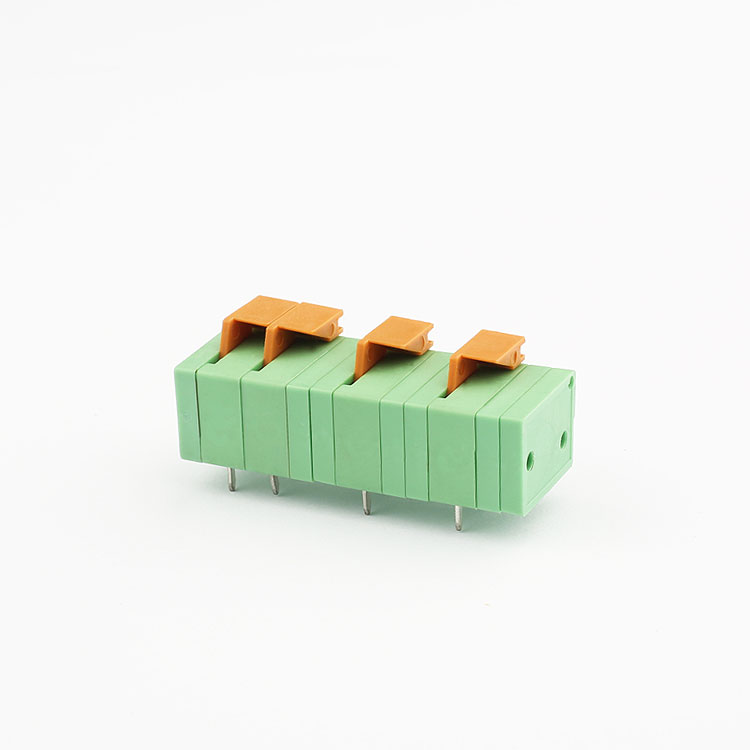

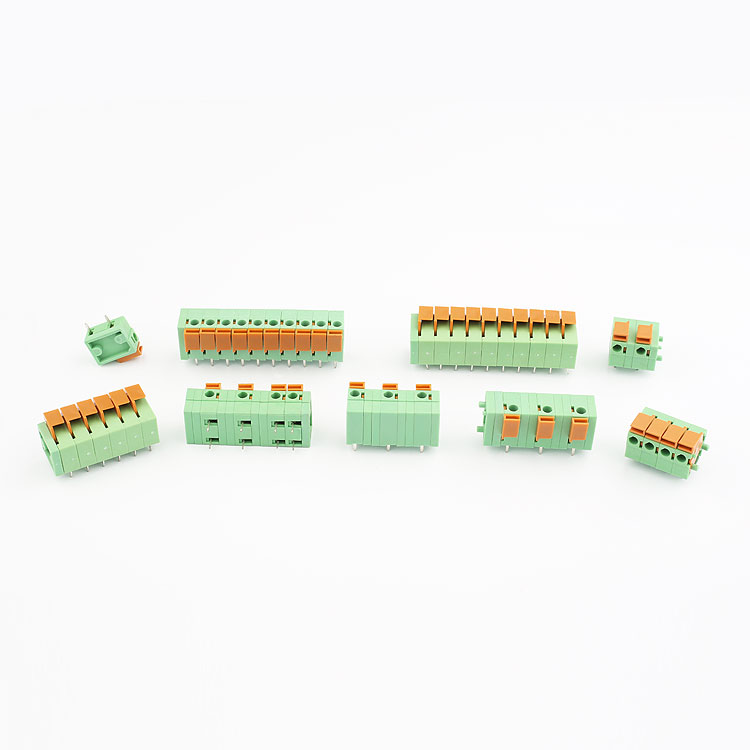

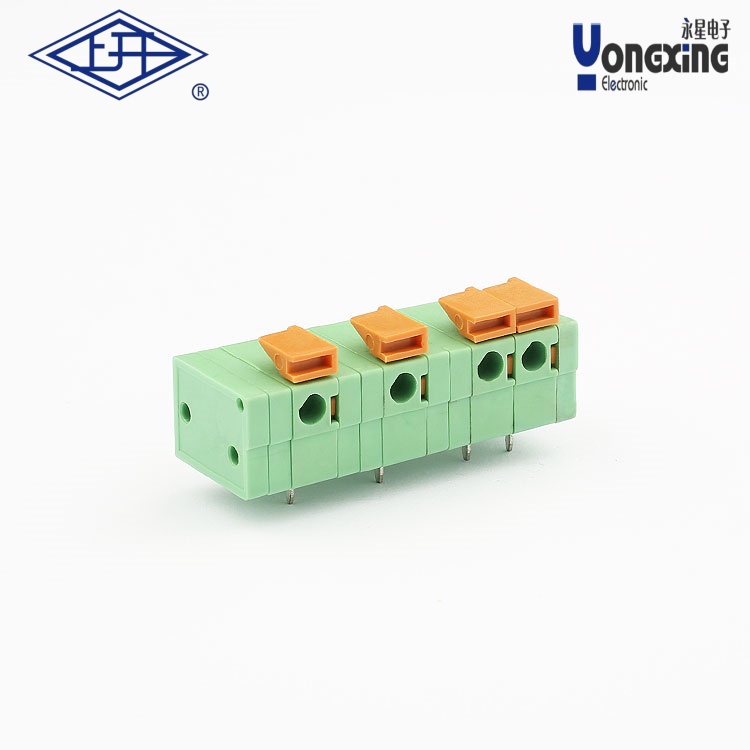

产品名称：     YX弹簧式PCB接线端子
产品型号：      YX222-
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

YX弹簧式PCB接线端子是一种采用弹簧压力实现导线连接的电子元件，其核心特点和应用如下：

一、核心特性

‌连接技术‌

采用弹片式弹簧结构，通过弹簧压力夹紧导线，无需螺钉拧紧，实现快速免工具安装。

支持线径范围 ‌28-14AWG（1.5mm²）‌，剥线长度建议 ‌6-7mm‌。

‌

电气性能‌

额定电压：‌300V‌；额定电流：‌10A‌；接触电阻：‌≤20mΩ‌。

绝缘电阻：‌>5000mΩ‌（DC500V测试）；耐压强度：‌AC2000V/1min‌。

‌

环境适应性‌

操作温度：‌-40℃～+150℃‌，瞬间耐温 ‌+250℃（5秒）‌。

抗振动设计，适用于工业震动环境。

‌

结构设计‌

间距灵活：常见规格包括 ‌5.00mm‌、‌5.08mm‌710，支持高密度PCB布局。

模块化设计，兼容PCB直焊或导轨安装。

二、应用场景

‌工业控制‌

电梯控制系统、仪器仪表电源连接，确保稳定传输。

‌电力电子‌

电源设备、照明系统的电路板级接线。

‌汽车电子‌

动力系统传感器连接，耐高温及震动。

‌消费电子‌

家电控制面板、PCB内部模块化连接。
