> YX弹簧式PCB六针接线端子

•
•
•
•

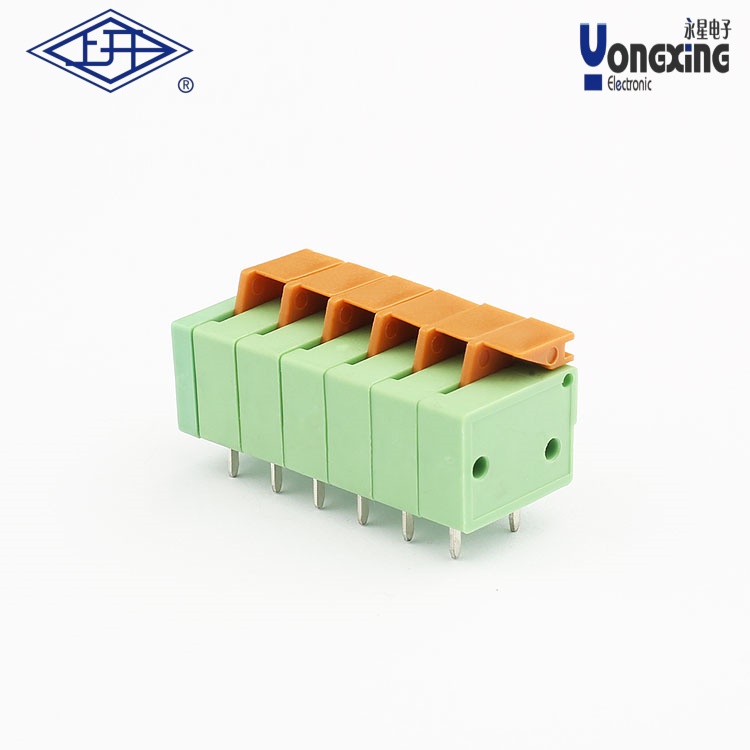

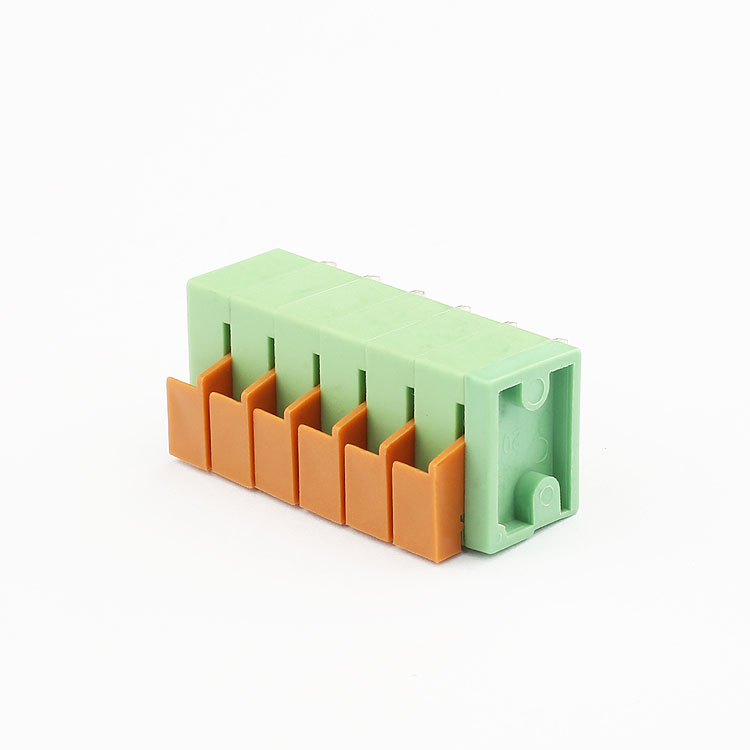

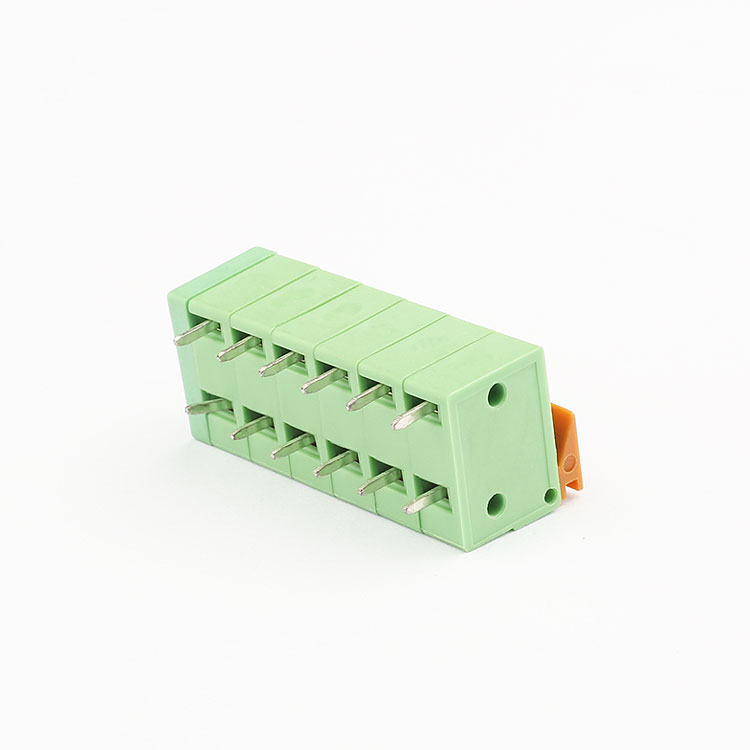

产品名称：     YX弹簧式PCB六针接线端子
产品型号：      YX222-508
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

以下是关于“YX弹簧式PCB六针接线端子”的综合信息整理：

一、产品特性与参数

‌连接方式‌

采用弹簧式连接技术（非螺丝固定），通过弹性压力实现导线快速插拔和稳定接触，适用于PCB电路板安装。

‌

针数与间距‌

六针设计，常见间距规格包括 ‌5.0mm‌、‌5.08mm‌、‌10.16mm‌（具体型号可能不同）。

例如，型号 ‌YX222-016‌ 支持16针，间距为10.16mm，结构与六针型号类似。

‌

电气与物理性能‌

接触件材质多为 ‌黄铜镀锡或不锈钢‌，绝缘体采用阻燃 ‌PA66材料‌。

支持导线截面范围通常为 ‌0.08mm²–6mm²‌，部分型号可达16mm²。

二、典型应用场景

‌工业电子设备‌

用于PCB板的电路连接、传感器接口及电源分配，尤其在需要抗震动或频繁插拔的场景中（如工业控制器、电力仪表）。

‌

高频信号传输‌

弹簧结构确保接触稳定性，适用于高频信号传输或精密仪器连接。
