> YE插拔式接线端子4针

•
•
•
•

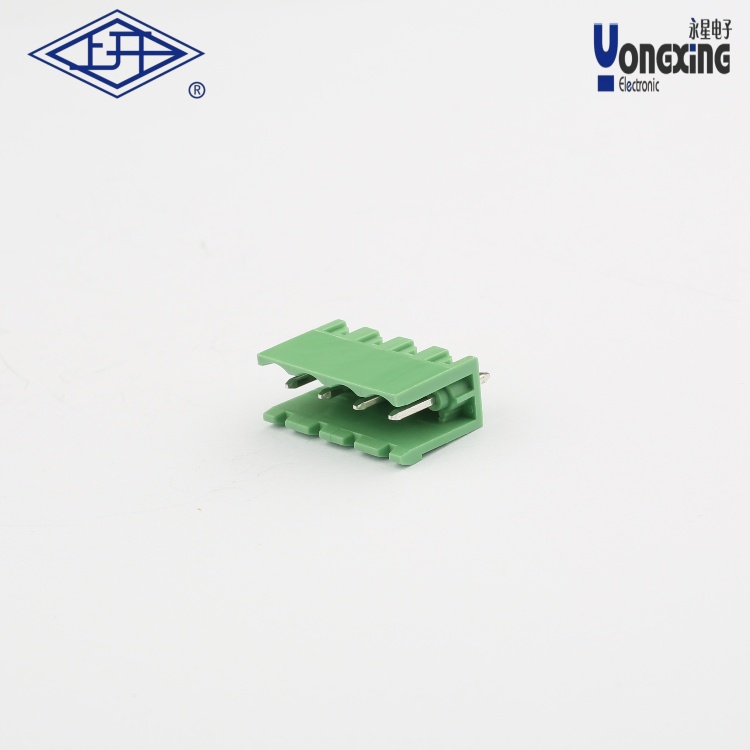

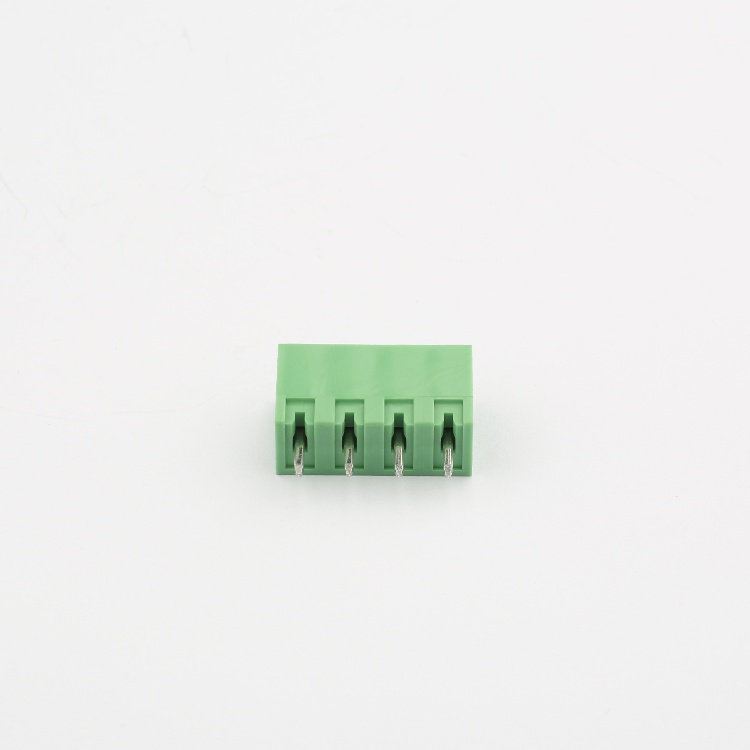

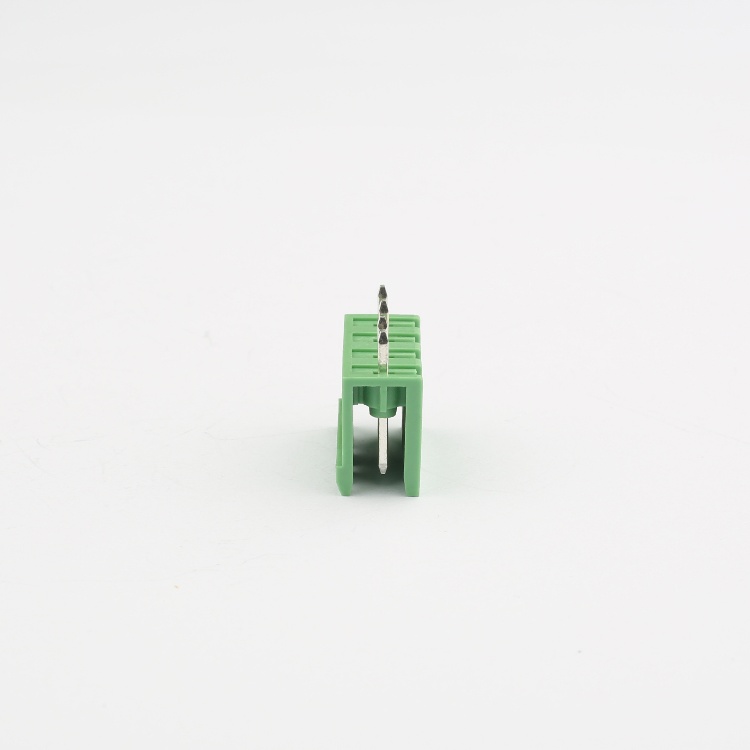

产品名称：     YE插拔式接线端子4针
产品型号：       YE020-500/YE020-508
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       16A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：         AC2000V/1min

下载产品样册下载产品样册

产品详情

YE插拔式接线端子4针YE020-500/YE020-508的技术参数及特点如下：

一、核心参数

‌额定电流‌：16A

‌额定电压‌：300V

‌线径范围‌：0.2~2.5mm²

‌针距‌：5.00mm

‌操作温度‌：-40℃～+150℃（瞬间耐温+250℃持续5秒）

‌接触电阻‌：≤20mΩ

‌绝缘电阻‌：＞5000mΩ（DC500V测试）

‌耐电压‌：AC2000V/1min

二、技术特点

‌结构设计‌

由公插头与母插座两部分组成，母体部分焊接到PCB板，公头部分压接导线后实现插拔连接。

配备装配耳和锁定扣位，确保插接稳固性和防振动性能。

‌

材料与工艺‌

壳体材质为耐高温绝缘塑料，触点表面镀镍锡处理，提升导电性和抗腐蚀性。

‌

兼容性‌

支持水平、垂直或倾斜角度的PCB板安装，适配标准5.00mm间距的插拔接口。

三、典型应用

‌工业控制‌：PLC、变频器接线

‌电力设备‌：配电柜、电源模块

‌通信设备‌：信号传输接口

‌汽车电子‌：车载控制系统
