> YE插拔式接线端子2针

•
•
•
•

产品名称：     YE插拔式接线端子2针
产品型号：       YE120-500M/YE120-508M
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       16A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：         AC2000V/1min

下载产品样册下载产品样册

产品详情

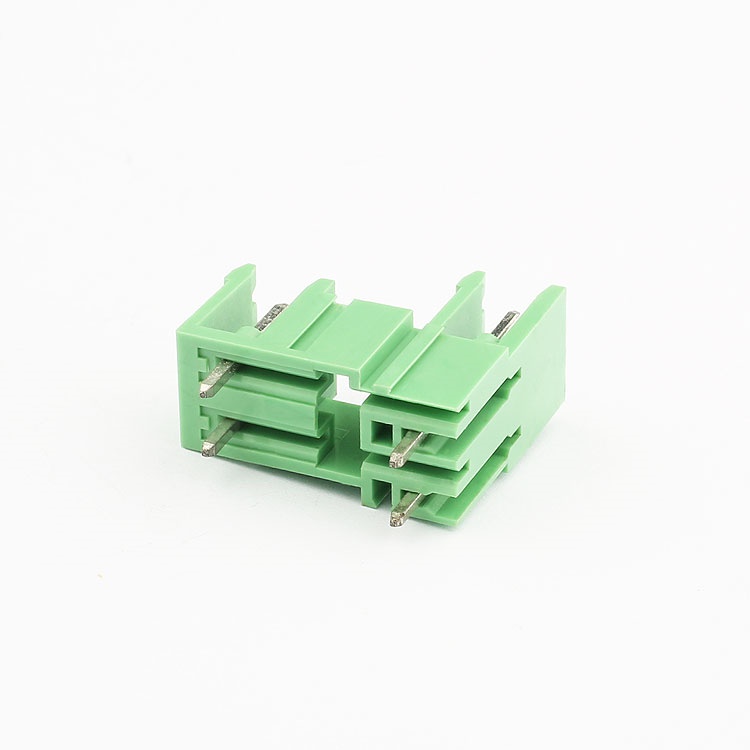

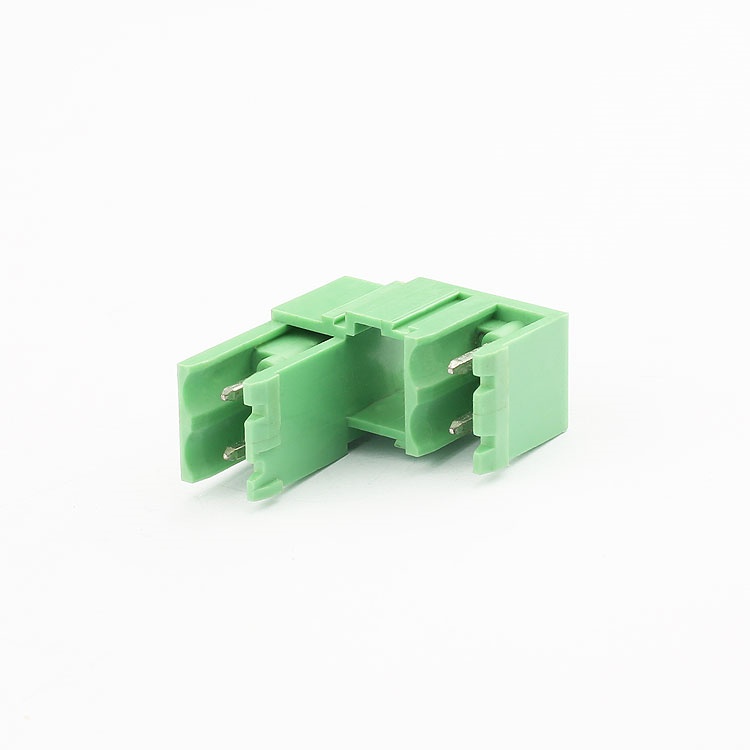

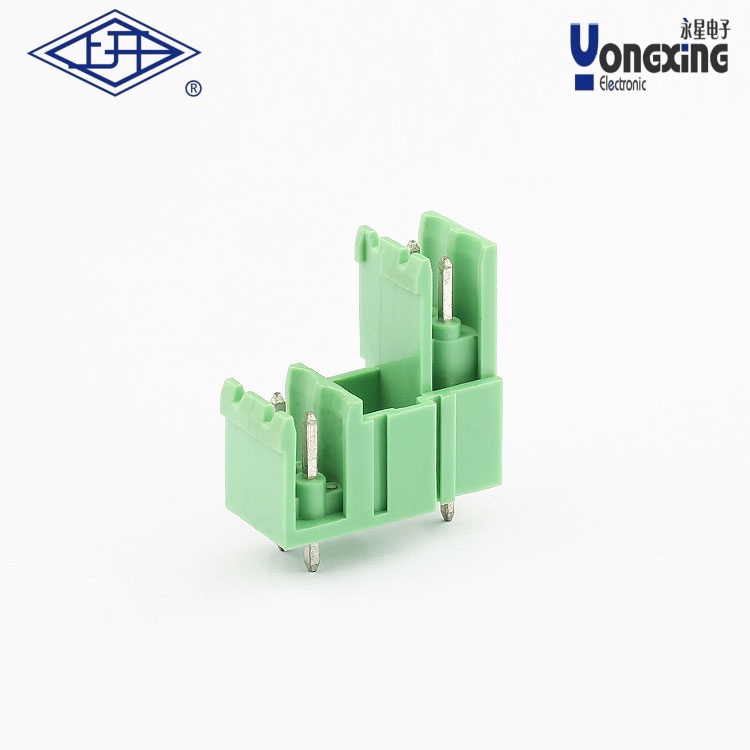

YE插拔式接线端子2针（YE120-500M/YE120-508M）参数及特性‌：

‌产品概述‌

YE插拔式端子属于插拔连接器件，由公头（插头）和母座（插座）组成，通过压接导线后与PCB焊接实现电气连接，

具备防振动设计和多种安装方式45。该系列产品广泛应用于工业控制、电子设备等领域的PCB板级连接。

‌核心参数‌

电气性能‌：额定电压300V、电流16A，接触电阻≤20mΩ，绝缘电阻>5000mΩ（DC500V测试条件下）。

‌环境适应性‌：操作温度-40℃～+150℃，瞬时耐温可达+250℃（5秒内）。

‌耐压强度‌：可承受AC2000V/1min的耐电压测试。

‌型号差异‌

YE120-500M与YE120-508M的主要区别在于‌针距规格‌，分别为5.00mm和5.08mm17.

5.08mm间距版本（YE120-508M）为标准设计，兼容更广泛的线规和应用场景。

‌结构特性‌

采用镀锡触点提升导电性和抗氧化能力。

绿色外壳设计，支持水平、垂直或倾斜安装方式，配备装配耳和锁定扣位以提高稳固性。

‌适用场景‌

适用于PCB板间需频繁插拔或高可靠性连接的场景，如电源模块、控制器及自动化设备
