> YE插拔式接线端子9针

•
•
•
•

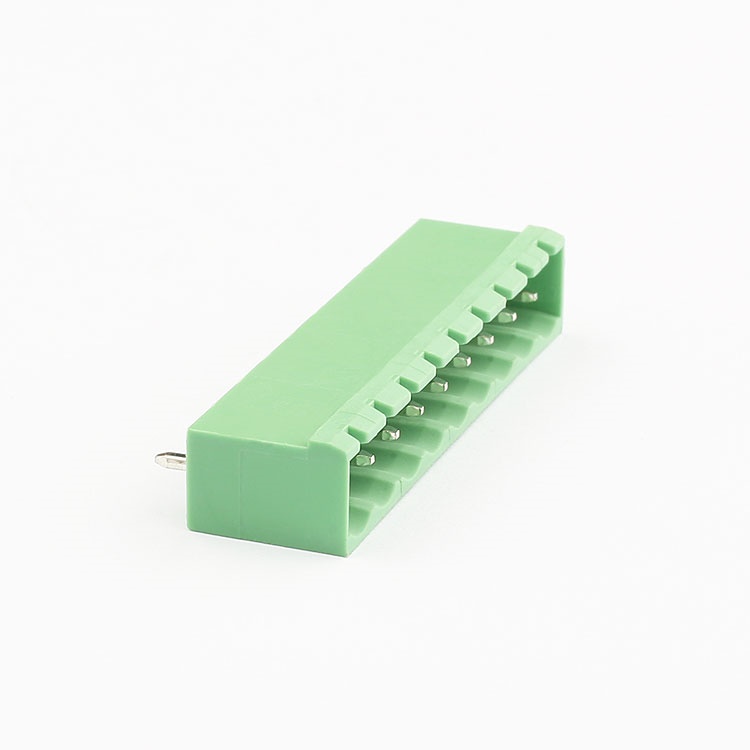

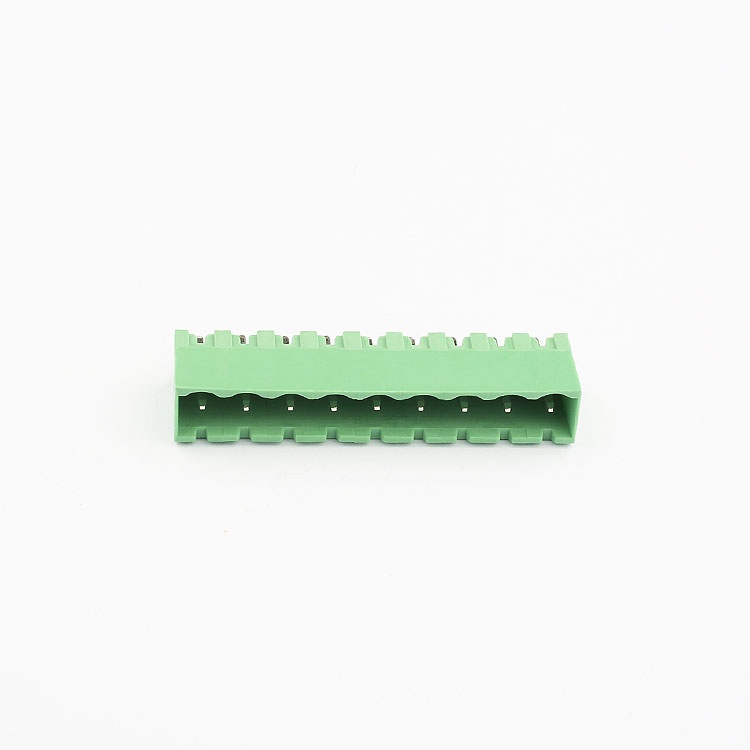

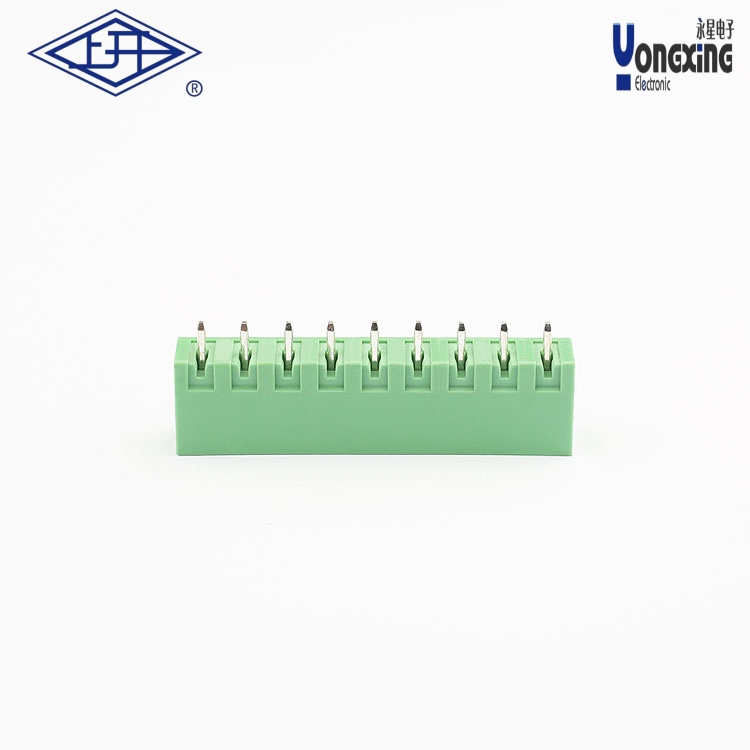

产品名称：     YE插拔式接线端子9针
产品型号：       YE040-500/YE040-508
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       12A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：         AC2000V/1min

下载产品样册下载产品样册

产品详情

YE插拔式接线端子9针YE040-500/YE040-508的具体信息如下：

一、基础参数

‌额定电压‌：300V，适用于工业控制、通信设备等场景

‌额定电流‌：12A（部分同系列产品额定电流为16A）

‌线径范围‌：0.2~2.5mm²，适配不同规格导线

‌针距‌：5.00mm，采用白色外观及镀镍锡表面触点设计

二、性能指标

‌工作温度‌：-40℃～+150℃，瞬间耐受温度可达+250℃（持续5秒）

‌接触电阻‌：≤20mΩ，绝缘电阻＞5000mΩ（DC500V测试条件下）

‌耐电压‌：AC2000V/1min，确保高电压环境下的稳定性

三、结构与设计特性

‌机械结构‌：由弹性锁扣和切口组成，支持快速插拔且可重复使用，插座两端配有防护装配耳，防止接片错位

‌连接方式‌：采用冷压头柔性导线接入，弹簧自动压紧导线，支持操作杆辅助插拔

‌防护设计‌：符合铁路标准EN 50155抗震测试要求，适用于复杂工况

四、应用与可靠性

‌适用场景‌：工业控制、HVAC控制等领域，常用于PCB板焊接

‌可靠性测试‌：包含接触电阻、电压降、温升及机械寿命测试（如插拔次数验证）

‌

安全性‌：有效避免导线松动导致的短路或漏电风险

该系列产品可通过水平、垂直或倾斜方式安装于印刷电路板，具体选型需结合位数（如9针）和间距需求。
