> YE插拔式接线端子4针

•
•
•
•

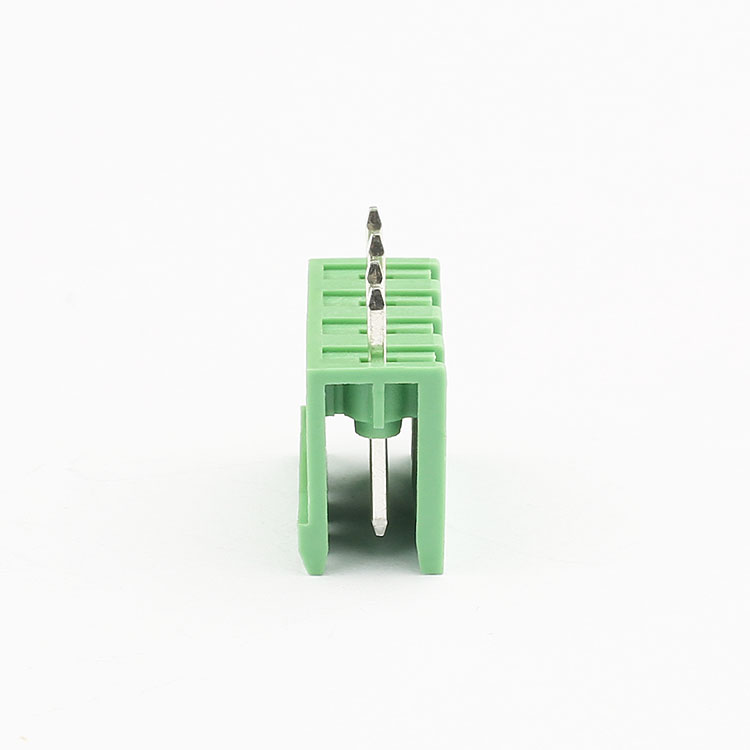

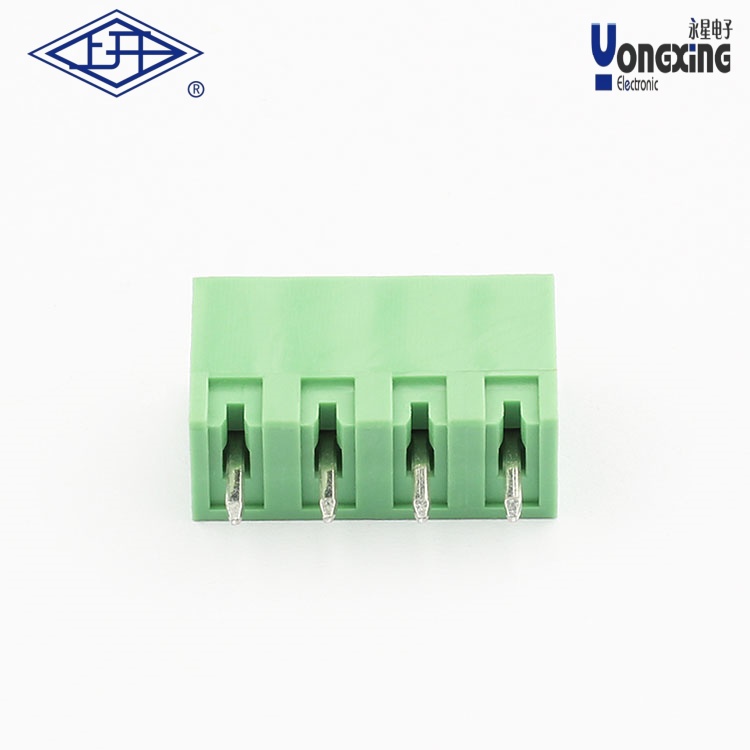

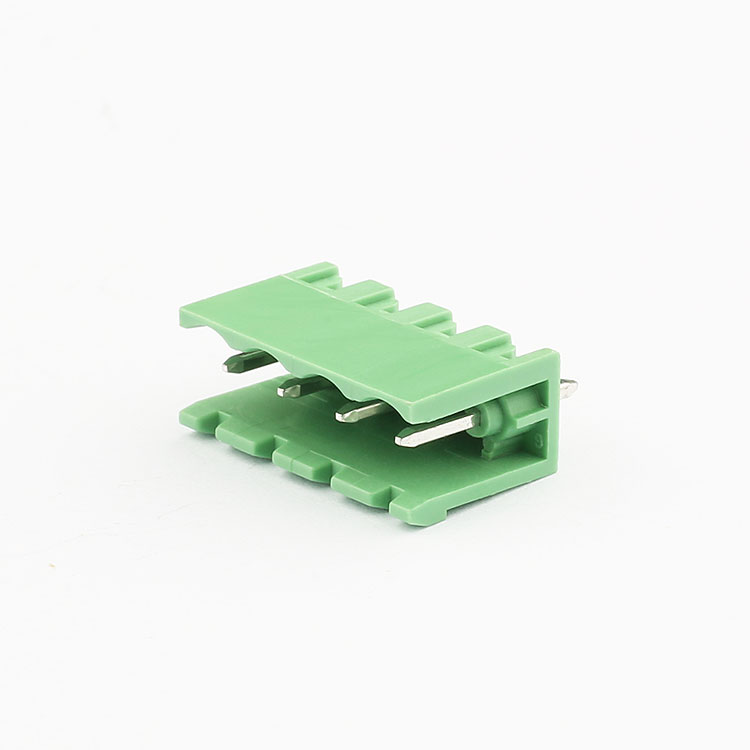

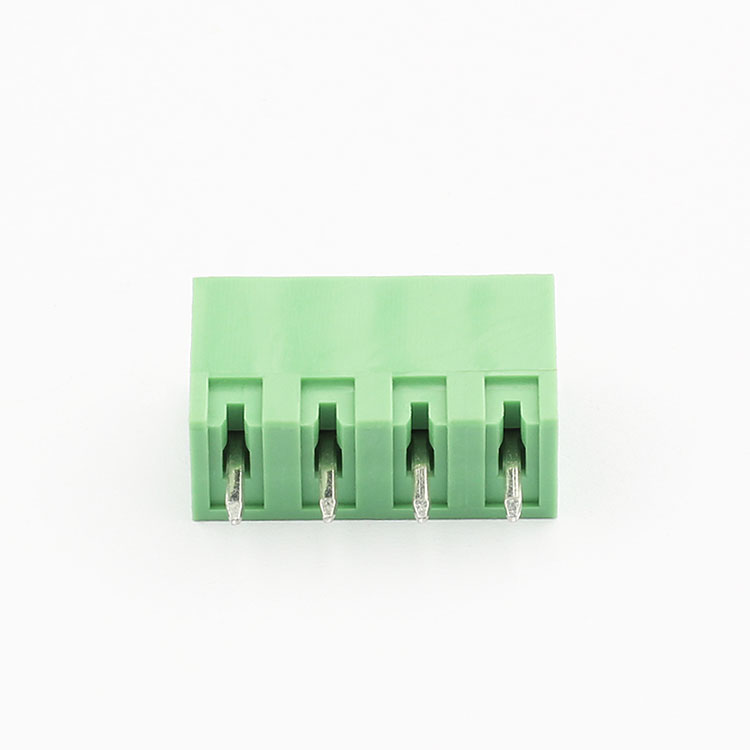

产品名称：     YE插拔式接线端子4针
产品型号：       YE020-500/YE020-508
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       16A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：         AC2000V/1min

下载产品样册下载产品样册

产品详情

YE插拔式接线端子4针（型号YE020-500/YE020-508）是一款适用于多种电气连接场景的接线器件，其核心参数和特性如下：

一、基础参数

‌电气性能‌：额定电压300V，额定电流16A，接触电阻≤20mΩ，绝缘电阻>5000mΩ（测试条件DC500V）。

‌耐压能力‌：可承受AC2000V电压持续1分钟。

‌温度范围‌：工作温度-40℃～+150℃，瞬时耐温+250℃（5秒内）。

二、结构特性

‌插拔设计‌：采用插头与插座分离结构，支持快速断电和检修操作，提升工程维护效率。

‌夹线机制‌：通过螺钉压紧导线，结合弹簧夹片与焊脚连接，确保稳定的电气接触。

‌材料选型‌：绝缘壳件采用PA66材料（符合UL94 V-0阻燃等级），金属部件为黄铜镀锡/镀镍工艺搭配锡青铜弹簧片，兼顾导电性与耐久性。

三、应用领域

适用于工业控制、安防设备、变频器、伺服驱动系统及电力通信领域，尤其适合需要频繁插拔或高可靠性连接的场景。

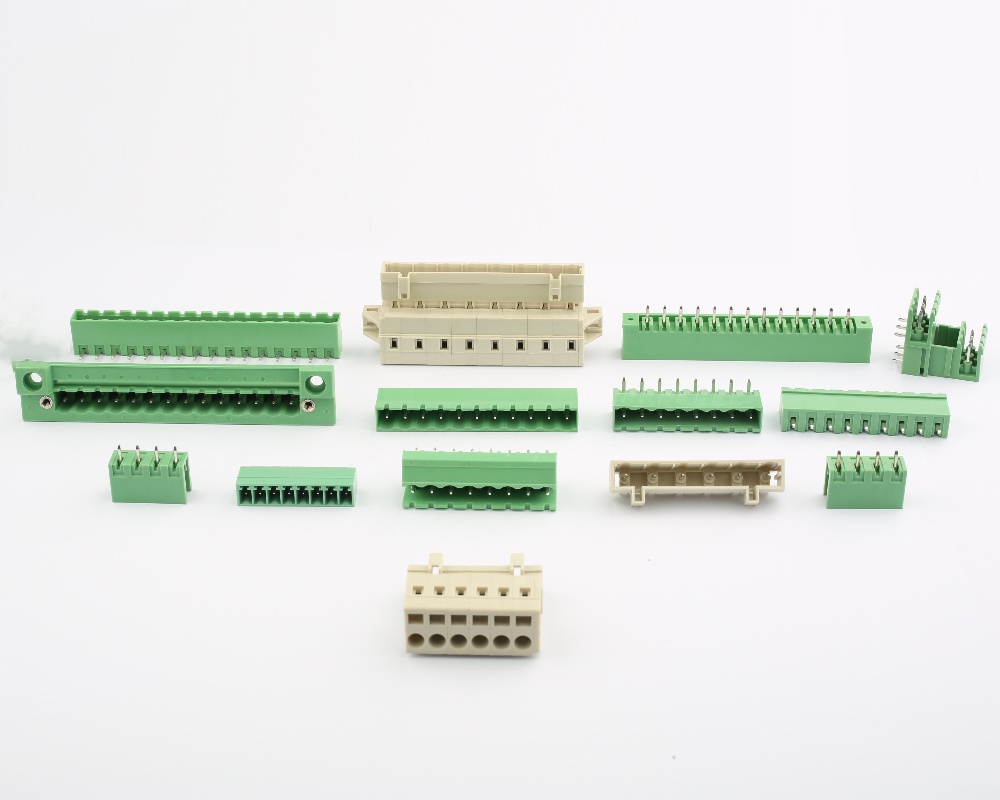

该系列端子支持模块化扩展，用户可根据需求匹配同系列的插拔式端子型号（如YE040-508/YE060-508等多针位版本）。
