> YC插拨式接线端子

•
•
•
•

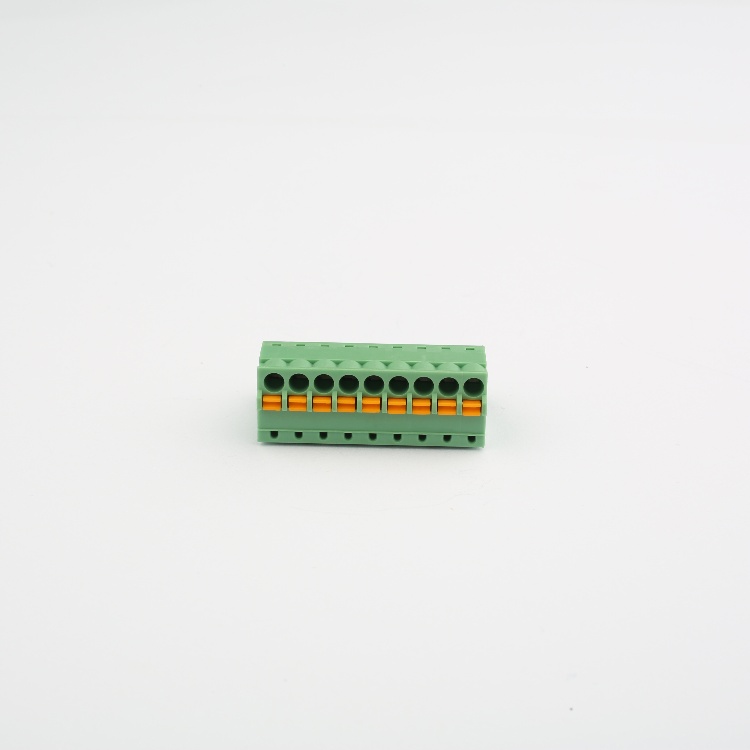

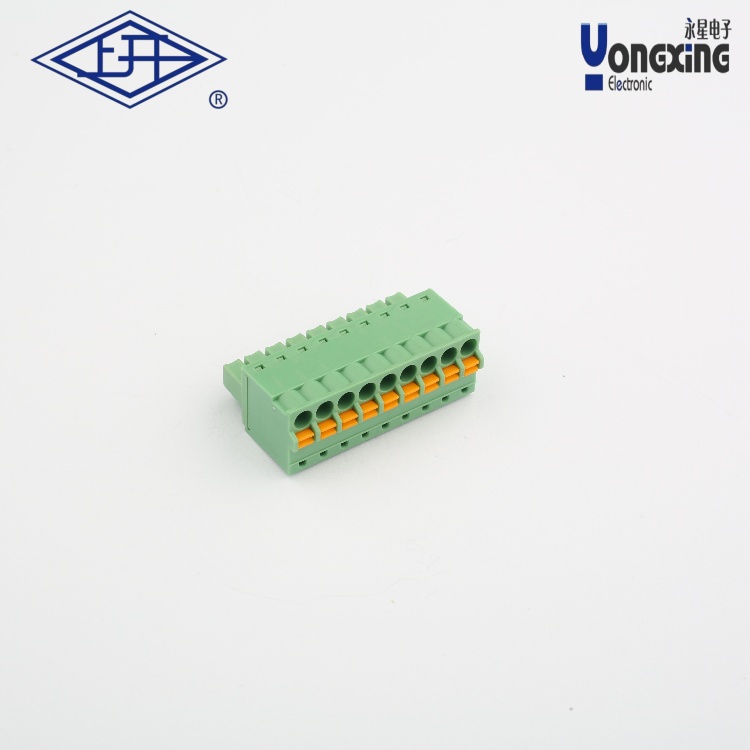

产品名称：     YC插拨式接线端子
产品型号：      YC030-508-9P
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm



下载产品样册下载产品样册

产品详情

“YC插拔式接线端子 YC030-508-9P”属于插拔式接线端子系列，其型号参数可拆解如下：

‌型号规格解析‌

‌YC030‌：可能为产品系列编号或厂家内部标识代号。

‌508‌：表示间距为5.08mm，属于插拔式端子中标准间距规格之一。

‌9P‌：代表9位排针（Pin），即单个端子排包含9个独立接线位。

‌

典型技术特征‌

采用插拔式结构设计，由公端插头与母端插座组成，支持PCB板焊接或面板安装；

弹簧压线技术确保导线连接的稳定性，支持线径范围约0.14-4mm²的导线接入；

外壳材料多为聚酰胺（PA6.6），具备阻燃（UL94 V0）和抗老化特性，适用温度范围-40°C至+105°C。

‌

应用场景‌

适用于工业控制柜、电力设备、电子仪器等场景的模块化电气连接；

支持多芯线缆的快速插拔与维护，常见于需要频繁调试或更换组件的场合。
