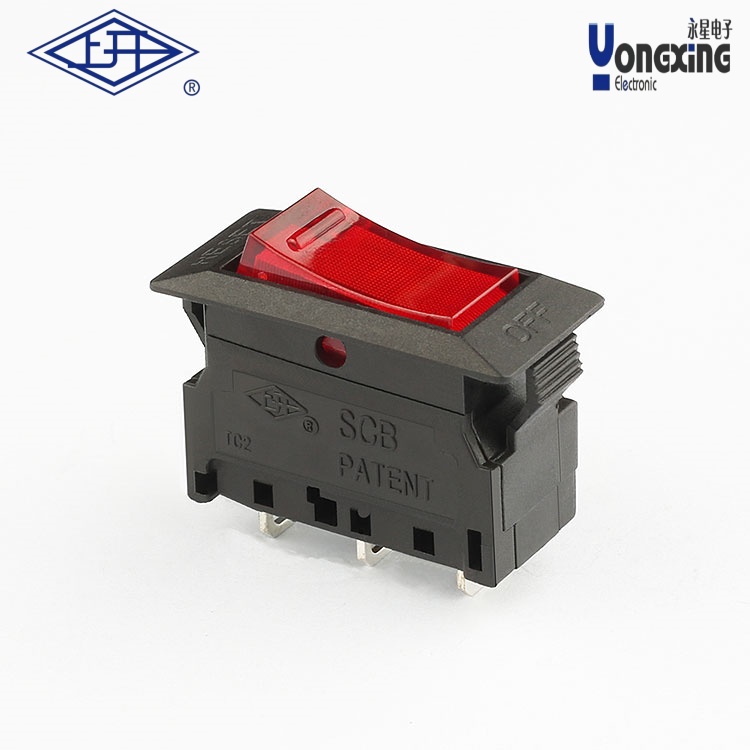

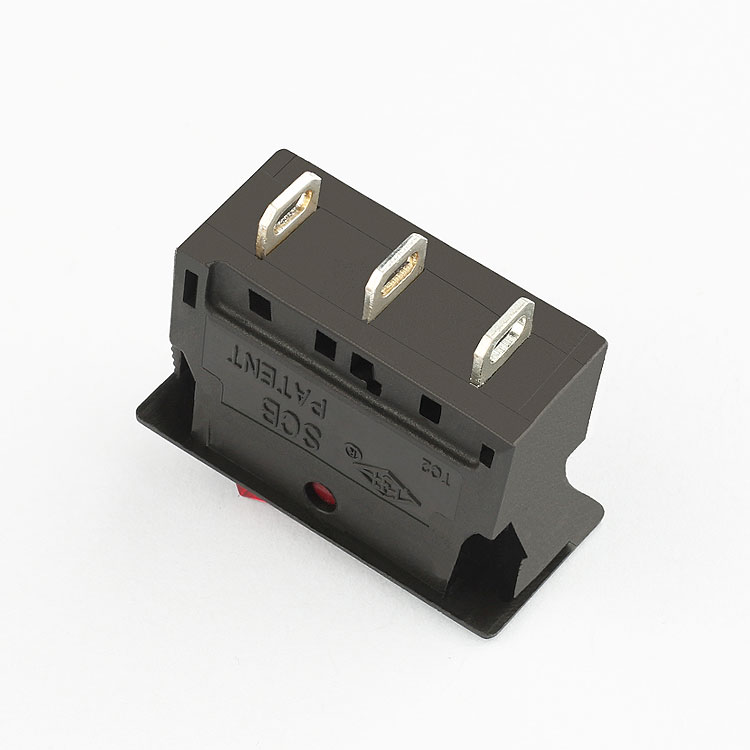

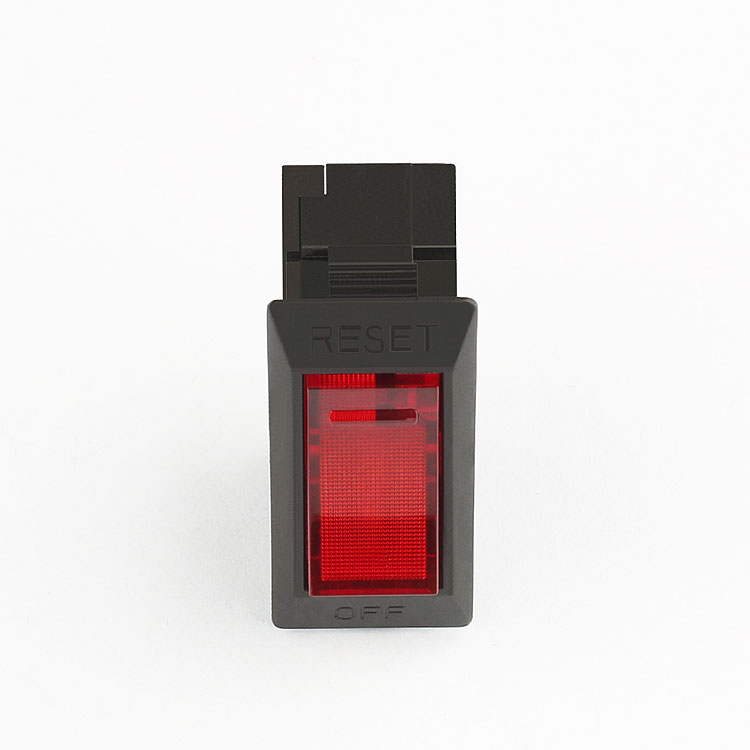

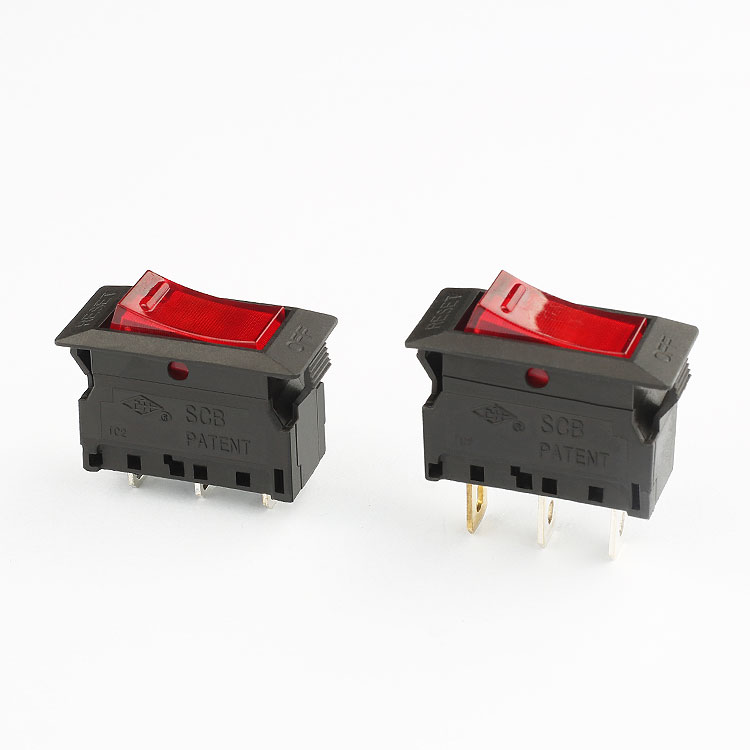

> SCB带红灯短脚红色过载保护开关

•
•
•
•

产品名称：             SCB带红灯短脚红色过载保护开关
产品型号：              SCB-L15-2AC-RB-1-110V-S2
                                （S2：灯脚、铁、镀锡）
电器额定值：           5-15A  AC125V  220V  DC50V
绝缘电阻(常态)：     ≥100MΩ  DC500V
耐压(常态)：            AC  1500V  ,1min
寿命(次)：                大于6000次
工作环境温度：      -10
防护等级：              IP40
产品认证：             UL、ROHS

下载产品样册下载产品样册

产品详情

SCB带红灯短脚红色过载保护开关是集成电源控制与过载保护功能的电气装置，其核心特性如下：

一、产品概述

‌功能定位‌：在电路电流超过设定阈值时自动切断电源，同时内置电源开关实现设备启停控制。

‌设计特点‌：短脚结构紧凑，配备红色LED指示灯，直观显示运行状态（正常为绿灯，过载时红灯警示）。

二、技术参数

类别 参数详情

‌电气性能‌ 额定电流：5-15A，额定电压：AC 125V/220V 或 DC 50V，绝缘电阻≥100MΩ

‌机械寿命‌ 操作次数≥6000次，触点材料耐电弧性能优异

‌安全认证‌ 耐压AC 1500V/1min，采用V0级阻燃材料，耐高温达125℃

三、核心功能

‌双重控制模式‌

电源开关‌：手动控制电路通断，适配水泵、运动器械等设备的启停需求。

‌过载保护‌：实时监测电流，超限后自动断开电路，响应时间≤0.1秒。

‌

安全防护机制‌

短路保护：防止因SPD（浪涌保护器）失效引发的电弧火灾风险。

漏电兼容性：与漏电保护器协同工作，提升系统安全性（需匹配动作电流参数）。

四、适用场景

‌工业领域‌：直流减速机、自动化产线设备的电机保护。

‌民用领域‌：水暖床垫、家用隔膜泵等家电的电路防护。

‌特殊环境‌：-10℃至60℃温度范围内稳定运行，适应潮湿、振动场景。

五、使用注意事项

‌故障排查‌：若红灯常亮且无法复位，需检查负载电流是否超标或线路短路。

‌维护建议‌：定期测试保护功能（建议每月一次），确保脱扣机构灵敏可靠。

通过集成智能化保护与紧凑化设计，该开关在保障电气安全的同时提升了操作便利性
