> RS1单极四档自复位旋钮开关

•
•
•

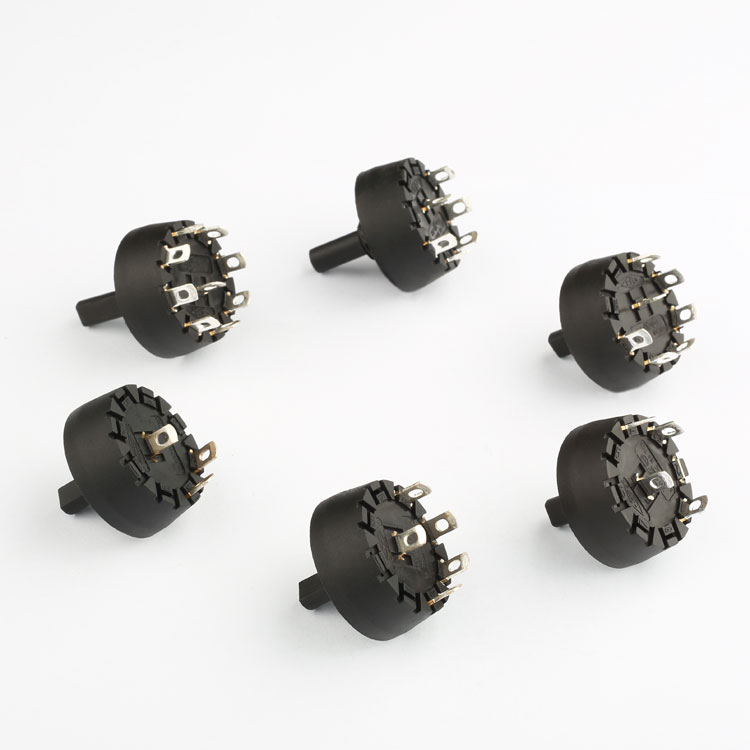

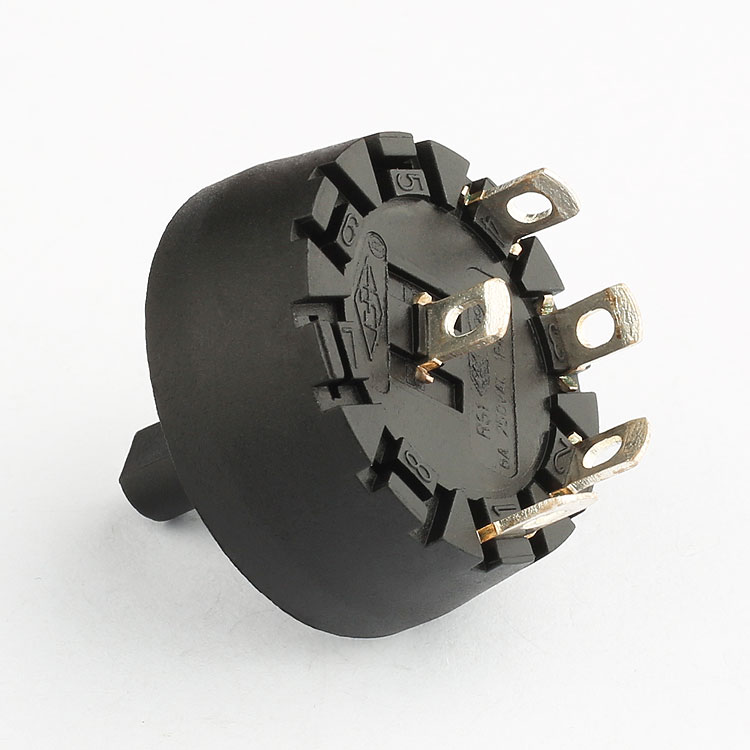

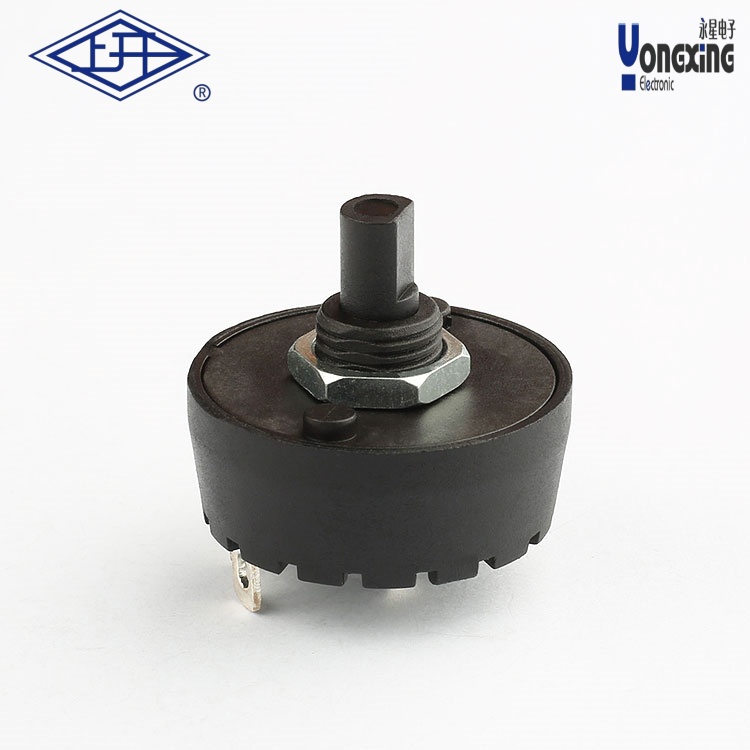

产品名称：               RS1单极四档自复位旋钮开关
产品型号：               RS1-14F-AEH-BBA-S1(S1:无自复位）
电器额定值：           6A 250V AC
接触电阻(初始值)： ≤50MΩ
绝缘电阻(常态)：     ≥100MΩ
耐压(常态)：            1500V AC
电器寿命(次)：        10000次
工作环境温度：       T125
产品认证：              CQC、ENEC、ROHS

下载产品样册下载产品样册

产品详情

RS1单极四档自复位旋钮开关特性及选型要点

1. ‌核心参数与型号‌

‌型号标识‌：RS1-14F-AEH-BBA（带自复位功能），后缀“S1”表示无自复位型号。

‌电气性能‌：额定电流6A、电压250V AC，常态绝缘电阻≥100MΩ，接触电阻≤50MΩ，电气寿命达10000次。

‌耐压等级‌：常态下耐压1500V AC。

‌认证标准‌：通过CQC、ENEC、ROHS认证。

2. ‌结构与功能特点‌

‌单极四档设计‌：通过单极结构实现四档位切换，适用于多模式电路选择场景。

‌自复位机制‌：操作后自动返回初始位置，避免误操作或长时间保持特定状态。

‌紧凑设计‌：适配空间受限的安装环境，支持面板或PCB安装。

3. ‌应用场景‌

‌工业设备‌：如机床、生产线控制面板的档位切换。

‌电子设备‌：音视频设备、仪器仪表的电路模式选择。

4. ‌选型建议‌

‌极数与档位匹配‌：根据电路需求选择单极结构（RS1）。

‌复位功能必要性‌：频繁操作场景优先选用自复位型号（如RS1-14F-AEH-BBA）。

‌安装兼容性‌：需结合设备尺寸和面板布局选择适配型号。

5. ‌附加优势‌

‌耐用性‌：支持高频率操作，机械稳定性强。

‌灵活性‌：多档位切换满足复杂控制需求，且兼容不同电气环境。

注：实际选型需结合具体场景参数（如负载类型、操作频率）综合评估。
