产品中心

> KW15单极双掷微动开关

•
•
•

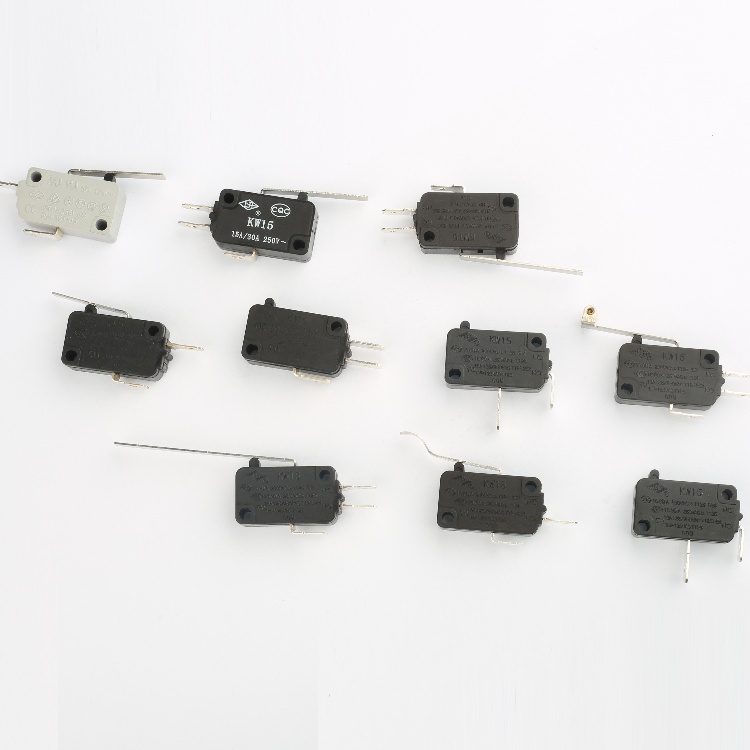

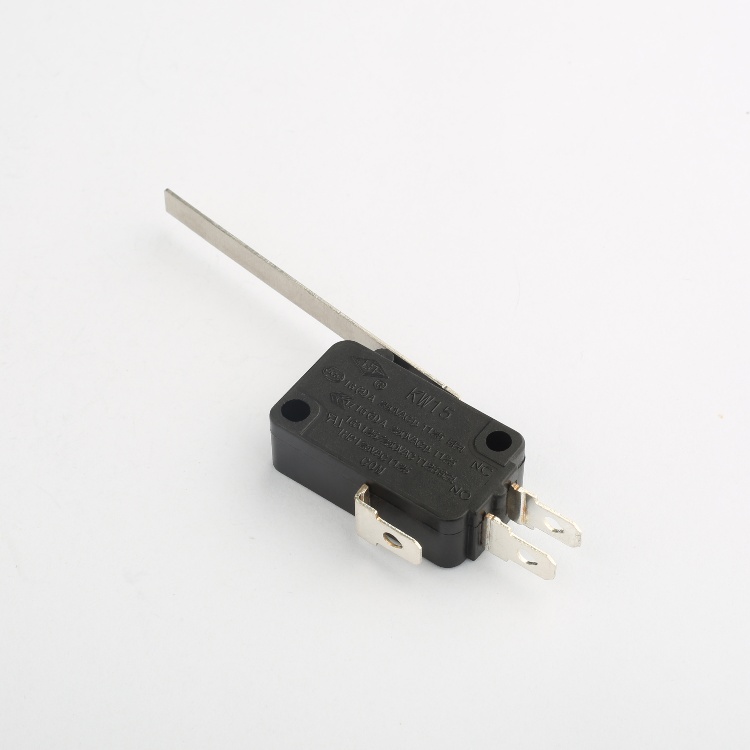

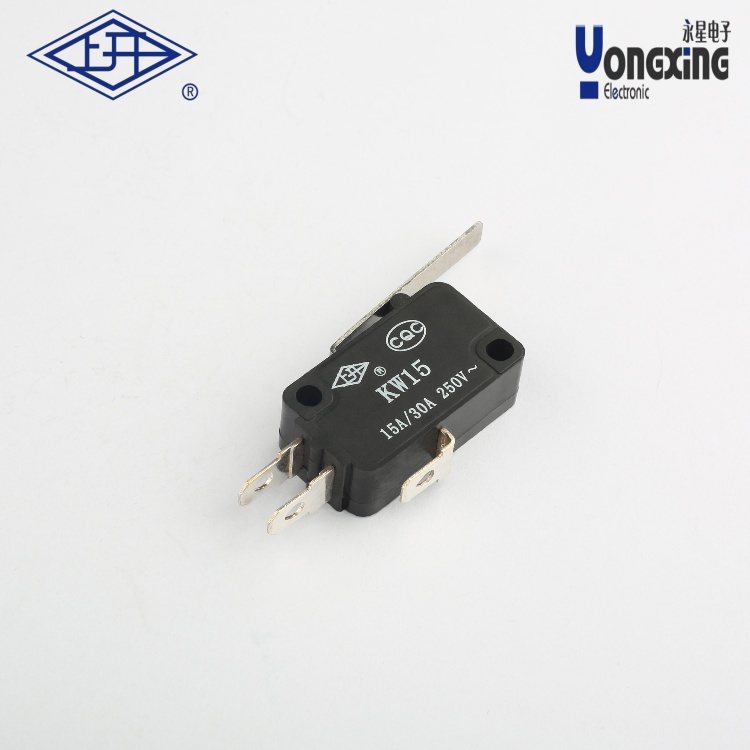

产品名称：            KW15单极双掷微动开关
产品型号：             KW15-12-AAA-BBD
电器额定值：         16(4)A 250VAC μ  T125  5E4
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥100MΩ
耐压(常态)：           1500V
电器寿命(次)：       50000
工作环境温度：      -25℃~+125℃
产品认证：           CQC、CE、ENEC、UL、   ROHS

下载产品样册下载产品样册

产品详情

根据提供的型号信息和相关搜索结果，KW15单极双掷微动开关（型号KW15-12-AAA-BBD）的特点可归纳如下：

‌一、基础参数与结构特性‌

‌电气特性‌

属于单极双掷（SPDT）型微动开关，具有公共端（COM）、常开端（NO）、常闭端（NC）三个端子，可实现电路的切换功能。

典型触点间隔为0.5mm（G型）或0.25mm（H型），平衡了灵敏度与抗振动性能。

‌

机械设计‌

采用速动机构设计，确保快速动作和灵敏响应，降低触点抖动。

驱动杆支持多种配置（如直杆、弯杆、滚轮等），适配不同安装场景。

‌

防护与寿命‌

部分型号配备防滴端子保护盖或塑封端子，提升防护等级（如IP67）。

机械寿命可达百万次以上，适用于频繁操作场景。

‌二、型号解析与典型应用‌

‌型号标识‌

KW15：系列名称，代表超小型微动开关；

12：可能表示额定电流12A或特定尺寸标识；

AAA-BBD：后缀可能对应接线端子类型（如PCB焊接、螺钉端子）、驱动杆形状或保护等级。

‌

典型应用场景‌

工业控制‌：用于设备限位检测、安全联锁等场景；

‌家电与汽车‌：如冰箱门开关、空调控制面板；

‌电子设备‌：PCB线路板集成，支持微小负载信号切换。

‌

三、选型与安装注意事项‌

‌选型要点‌

根据负载类型（交流/直流、电流大小）选择触点材质和额定参数；

匹配驱动杆形状（如弹簧柱塞型适合侧向受力场景）。

‌

安装建议‌

采用PCB焊接或螺钉固定方式，需注意接线端子防护（避免短路）；

驱动杆行程应与动作部件匹配，避免过压导致机构损坏。
