产品中心

> AD12双极自锁黄色圆形按钮开关

•
•
•
•

产品名称：     AD12双极自锁黄色圆形按钮开关
产品型号：       AD12-111-Y
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

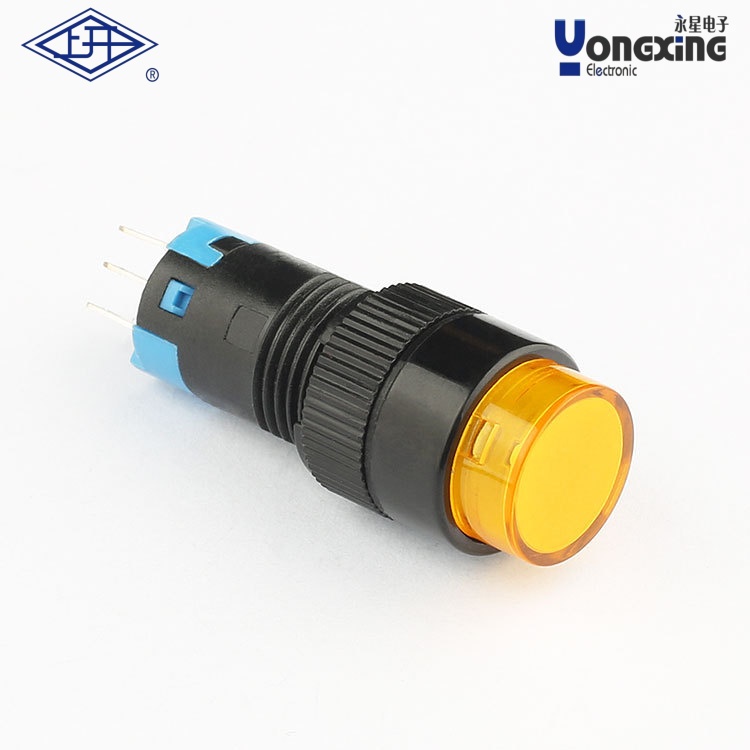

AD12双极自锁黄色圆形按钮开关
‌一、基础参数
型号与结构‌
标准型号为 ‌AD12-111-Y‌‌，部分带灯型号标注为 ‌AD12-213L2a-g‌‌。
设计‌：支持双刀双掷电路控制，满足复杂电路需求‌。
自锁功能‌：按压后保持锁定状态，需二次按压复位‌。

‌电气性能‌
额定值：‌3A 250V AC‌‌，接触电阻≤50MΩ，绝缘电阻≥100MΩ‌。
耐压能力：常态下可承受1500V AC电压1分钟‌。
寿命：电器寿命自锁模式下约25,000次，无锁模式达50,000次；机械寿命自锁模式50,000次‌。

‌二、外观与材料‌

‌颜色标识‌：黄色按钮罩（标注为“Y”）为警示或功能区分用途。

材质‌：

按钮罩采用‌PMMA或PC材料‌，壳体为‌PA、ABS或PC‌，触点材质为银（Ag）‌。

端子镀层可选镀银或镀金，提升导电性和耐腐蚀性‌。

‌三、环境适应性‌

‌防护等级‌：IP40，适用于粉尘防护要求较低的场景‌。

‌温度范围‌：工作环境温度覆盖 ‌-5℃~+75℃‌‌，部分型号扩展至 ‌-25℃~+55℃‌‌。

‌四、应用与选型‌

‌典型场景‌
工业设备控制面板、低压配电系统及需要双路控制的场景‌。带灯型号（如AD12-213L2a-g）适用于需状态指示的场合。

‌安装要求‌

开孔尺寸为φ12mm，适配标准面板设计‌。
需注意端子紧固，避免因接触不良导致故障‌。

‌五、注意事项‌

 ‌认证信息‌：符合CE、CQC、ROHS认证，确保安全合规‌。

 ‌维护建议‌：定期检查触点磨损情况，超寿命次数后建议更换‌。

通过以上参数及设计特性，AD12系列可满足多样化工业控制需求，选型时需结合具体功能（如带灯/不带灯）和环境条件匹配型号
