> AD12双极自锁带灯黄色按钮

•
•
•
•

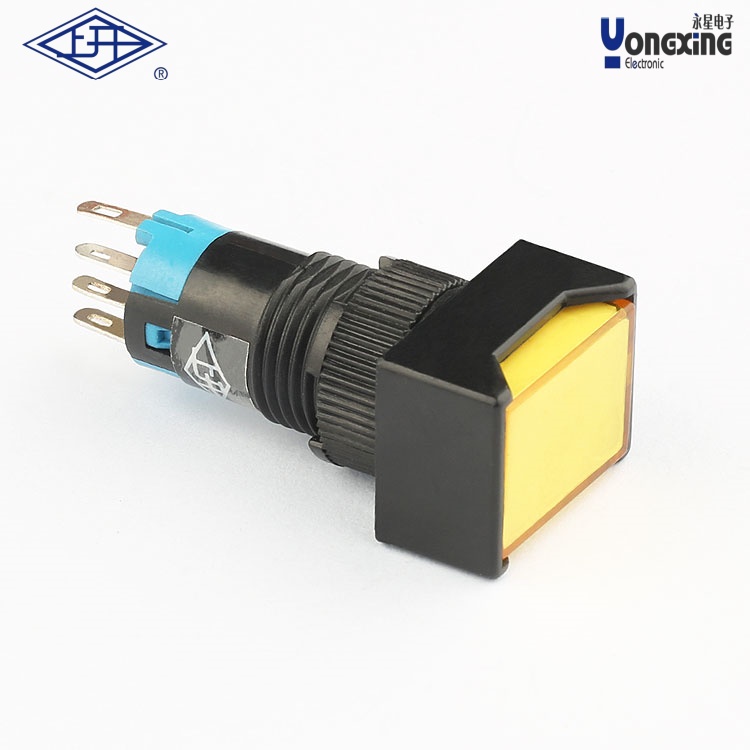

产品名称：     AD12双极自锁带灯黄色按钮
产品型号：       AD12-213L110A-Y
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

AD12双极自锁带灯按钮是一种工业控制元件，采用双刀双掷结构设计，适用于需要稳定保持电路通断状态的场景。

其核心参数及特性如下：

一、核心参数

‌电气规格‌：额定电压250V AC，额定电流3A，接触电阻≤40mΩ，绝缘电阻≥100MΩ，耐压强度1500V AC/1分钟

‌机械寿命‌：自锁状态下可达50,000次操作寿命，无锁状态可达100,000次

‌环境适应性‌：工作温度范围为-25℃至+55℃，防护等级IP40，适用于一般工业环境

二、结构设计

‌双极自锁功能‌：通过双刀双掷结构实现电路的双向控制，按压后自动保持锁定状态，需二次按压解除

‌带灯指示‌：集成LED指示灯（支持3-24V DC或220V AC），通过透明按钮罩显示电路状态

‌材质选择‌：按钮罩采用PMMA或PC材料，外壳为PA/ABS/PC工程塑料，触点镀银或镀金

三、应用场景

‌工业设备‌：适用于机床、自动化产线的启动/停止控制

‌配电系统‌：用于配电柜、控制箱的状态指示与操作

四、选型注意事项

‌型号标识‌：如AD12-213L2a-g，其中“12”表示面板开孔φ12mm，“L2a”代表带灯及电压规格，“g”为绿色指示灯

‌颜色与电压匹配‌：需根据指示灯颜色（红/绿/黄/白/蓝）和电压需求（DC或AC）选择对应型号
