> AD12单极无锁方形按钮

•
•
•
•

产品名称：    AD12单极无锁方形按钮
产品型号：       AD12-122-S
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

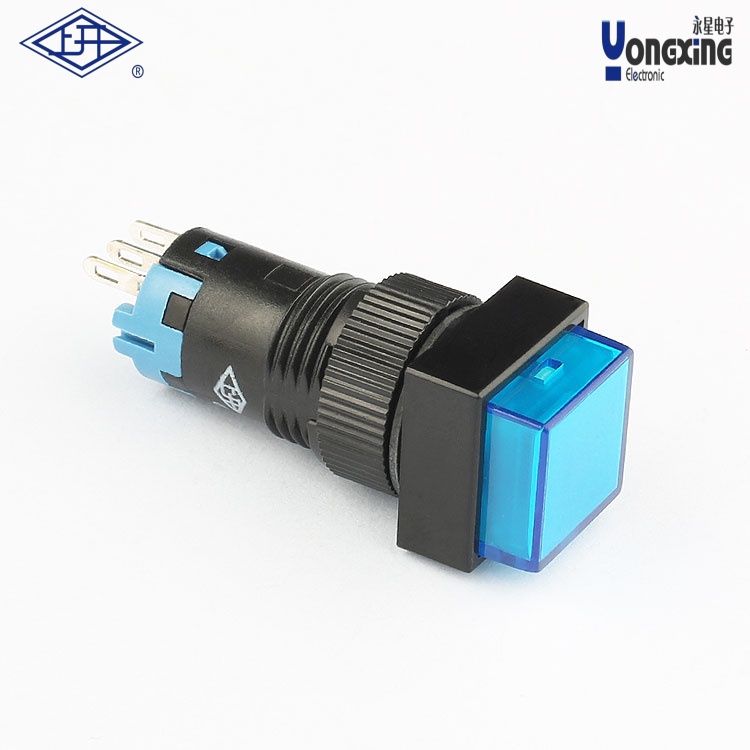

AD12单极无锁蓝色方形按钮是一种常见的工业控制元件，通常用于电路的通断控制。

以下是关于该按钮的详细说明及使用建议：

1. ‌基本参数‌

‌型号‌：AD12（部分厂商可能以AD-12或AD12系列标注）

‌类型‌：单极（SPST，单刀单掷）无锁型（瞬时型）

‌触点结构‌：1组常开触点（NO），按压时导通，松开后自动复位断开

‌颜色‌：蓝色（通常表示功能区分或警示）

‌材质‌：按钮帽多为塑料，内部触点为银合金或铜合金

‌安装方式‌：面板开孔安装（方形设计，常见尺寸为22×22mm或类似）

2. ‌典型应用场景‌

‌设备启停‌：短时触发控制（如测试、复位、点动操作）

‌信号输入‌：PLC、单片机等控制系统的信号触发

‌指示灯测试‌：配合自锁电路测试设备状态

‌低压控制电路‌：12-24V DC或220V AC（需确认具体型号的电压/电流容量）

3. ‌安装注意事项‌

‌面板开孔‌：需匹配按钮方形尺寸（常见为22×22mm，具体以产品手册为准）

‌固定方式‌：通过背部螺母紧固在面板上

‌防水需求‌：若用于潮湿环境，需选择IP65及以上防护等级型号

4. ‌常见问题排查‌

‌按钮无响应‌：

检查接线是否正确，触点是否氧化（可用万用表通断档测试）

确认负载功率未超出触点容量（典型容量：5A 250V AC）

‌卡顿/不回弹‌：

清理内部灰尘或异物

检查弹簧是否老化

5. ‌替代型号推荐‌

若AD12不可用，可考虑：

LA系列‌（如LA38-11Z，红色/绿色可选）

自锁型按钮‌：若需保持状态（如开关机），需更换为自锁型号（如AD16）

6. ‌选型建议‌

‌电压/电流‌：确认实际负载参数，避免过载

‌环境要求‌：高温/高湿环境需选耐温材质或防溅设计

‌认证标准‌：工业场景建议选择通过CE、UL等认证的产品
