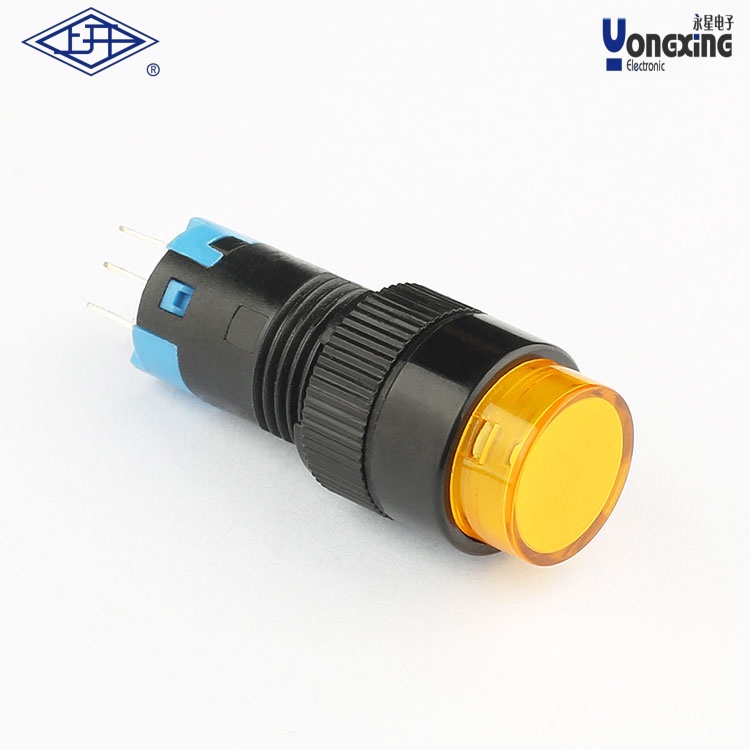

产品名称：    AD12自锁圆形按钮开关
产品型号：       AD12-111-Y
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

AD12自锁圆形黄色按钮开关综合信息

一、基础参数与功能

‌型号‌：标准自锁型号为 ‌AD12-111-Y‌，其中“Y”代表黄色按钮罩。

‌电路设计‌：支持双刀双掷（DPDT）控制，满足复杂电路需求。

‌自锁机制‌：按压后保持锁定状态，需二次按压复位。

‌电气性能‌：

额定值：3A 250V AC，接触电阻≤50MΩ，绝缘电阻≥100MΩ。

耐压能力：1500V AC（1分钟）。

寿命：自锁模式下电器寿命约25,000次，机械寿命50,000次1；部分型号机械寿命标称50,000次。

二、外观与材质

‌颜色标识‌：黄色按钮罩用于功能区分或警示用途。

‌材料‌：

按钮罩：PMMA或PC材质。

壳体：PA、ABS或PC。

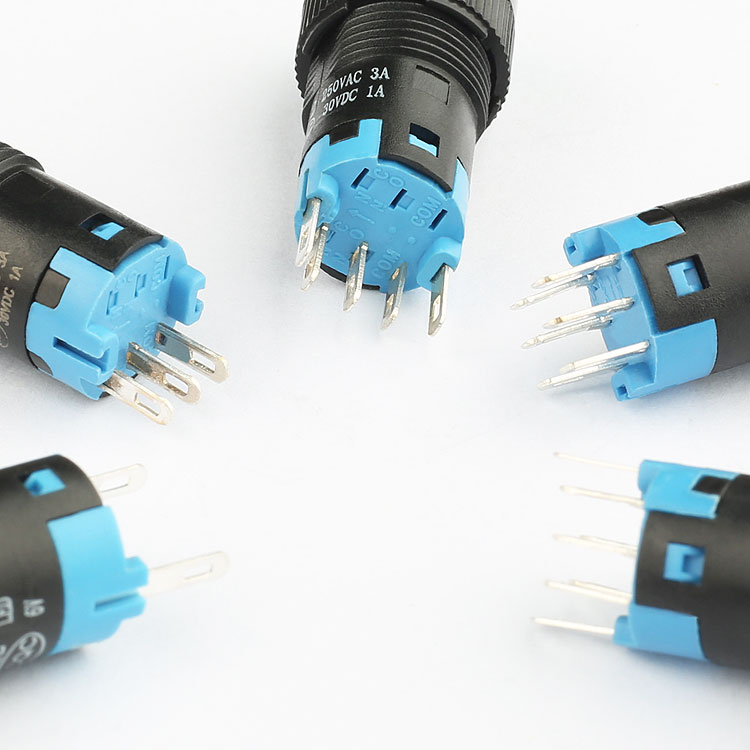

触点：银（Ag）材质，端子可选镀银或镀金提升导电性。

三、环境适应性

‌防护等级‌：IP40，适用于粉尘防护要求较低的场景。

‌温度范围‌：工作环境温度一般为 ‌-5℃~+75℃‌1，部分型号扩展至 ‌-20℃~+55℃‌。

四、型号命名规则解析

型号代码示例：‌AD12-111-Y‌

AD12‌：系列标识，表示12mm开孔按钮开关。

‌111‌：

第一位“1”：一常开和一常闭触点组合（单极）；

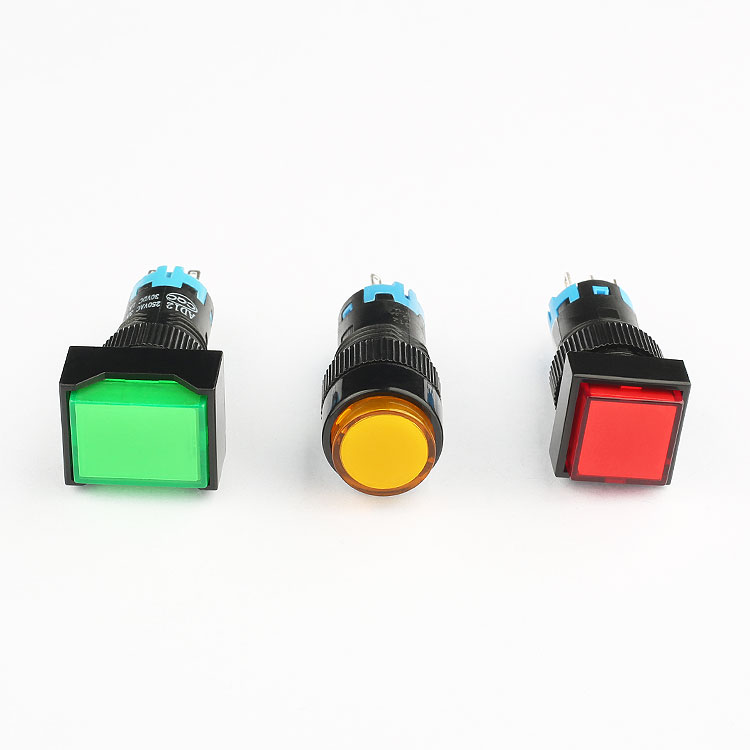

第二位“1”：圆形外观（“F”为方形，“J”为矩形）；

第三位“1”：自锁功能（“B”或“S”分别表示自锁或无锁）。

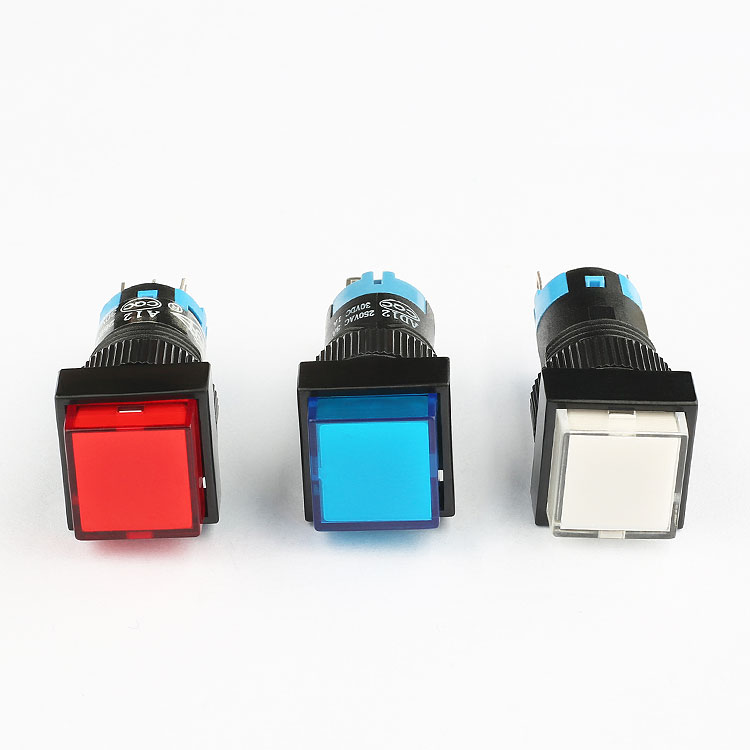

‌Y‌：黄色按钮罩（R=红，G=绿，W=白等）。

五、其他注意事项

‌应用场景‌：适用于工业设备、控制面板等需警示操作的场景。

‌认证信息‌：部分型号通过CE、RoHS、CQC认证。
