> YC插拨式接线端子

•
•
•
•

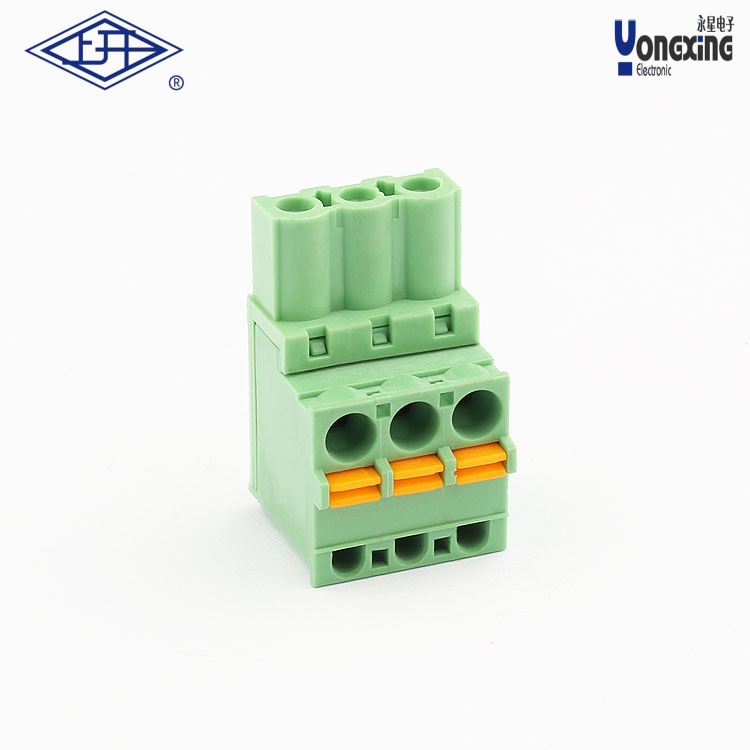

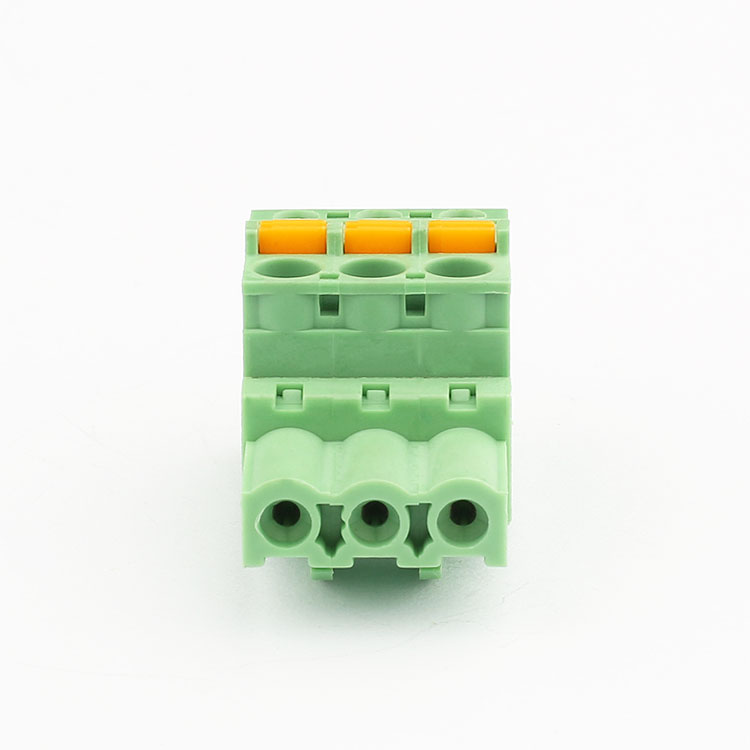

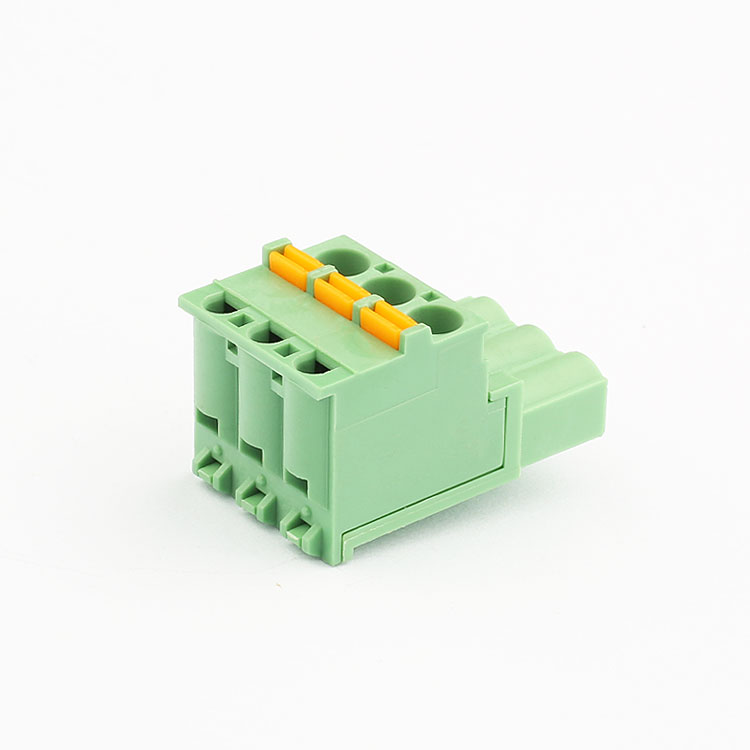

产品名称：     YC插拨式接线端子
产品型号：      YC050-508-3P
操作温度：      -40℃～+150℃
瞬间温度：      +250℃  5秒
额定电压：       300V
额定电流：       10A
接触电阻：       20mΩ
绝缘电阻：       ＞5000mΩ  DC500V
耐电压：           AC2000V/1min
使用线径：       28-14AWG  1.5mm2
剥线长度：       6-7mm

下载产品样册下载产品样册

产品详情

YC插拨式接线端子YC050-508-3P的技术参数及特性如下：

‌核心参数‌

‌额定电压‌：300V

‌额定电流‌：10A

‌接触电阻‌：≤20mΩ

‌绝缘电阻‌：>5000mΩ（DC500V测试）

‌耐电压‌：AC2000V/min

‌适用线径‌：28-14AWG（1.5mm²）

‌剥线长度‌：6-7mm

‌操作温度‌：-40℃～+150℃，瞬时耐温达+250℃（5秒内）

‌

结构与设计‌

‌插拔式接口‌：采用弹簧式快速插拔设计，支持免焊接对接，适合PCB板与线缆的连接场景 。

‌间距规格‌：端子间距为5.08mm，符合工业标准端子间距要求 。

‌材质与安全性‌：绝缘材料耐高温且阻燃，法兰固定结构增强安装稳定性 。

‌

应用场景‌

‌PCB连接‌：常用于线路板电源插件、公母对接连接器等场景 。

‌工业设备‌：适用于需要频繁插拔的工业控制系统、自动化设备接线 。

‌兼容配件‌

‌配套插座‌：可搭配YE系列插座及NS35导轨实现模块化安装 。

‌扩展方案‌：支持与YE630+YC030等组合实现多通道插拔对接 。

‌

备注‌

此型号适用于对耐压、耐温及可靠性要求较高的场景，且配件兼容性广泛，支持快速扩展与维护 。
