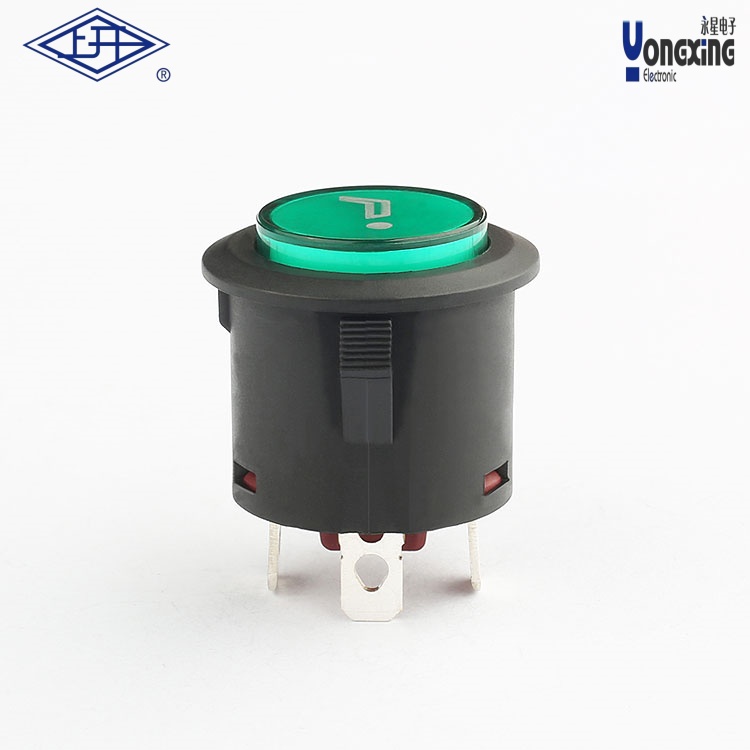

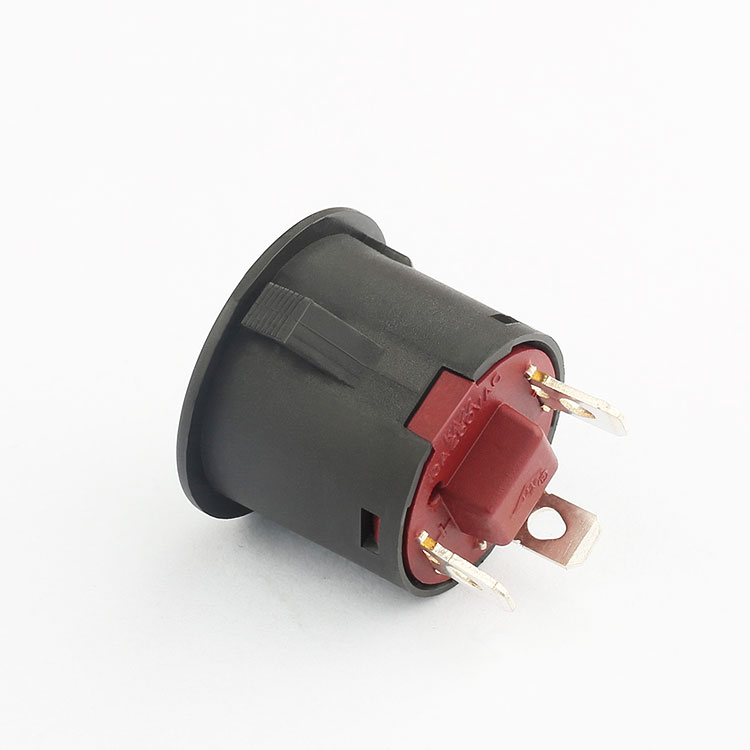

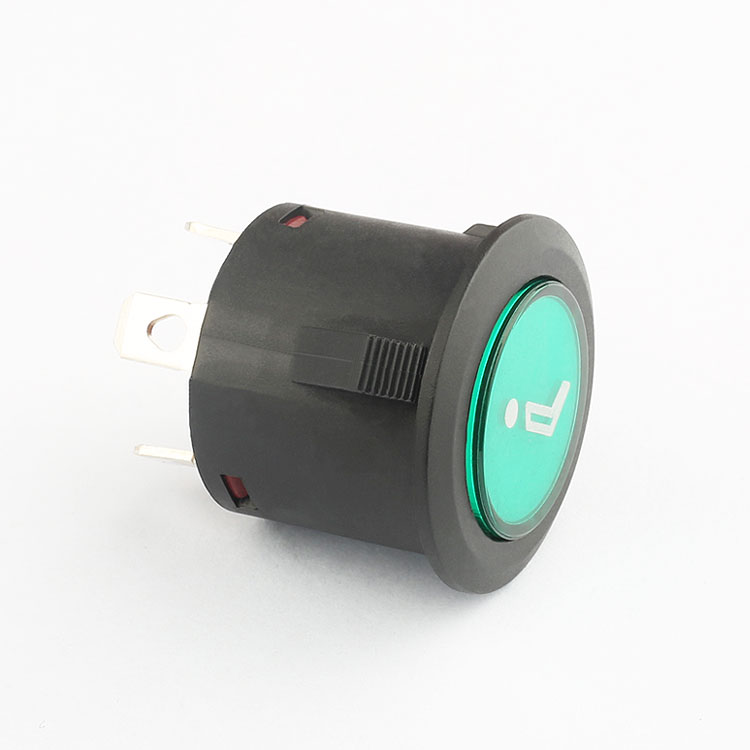

产品名称：            KA22绿灯按钮开关
产品型号：             KA22-11L-AAA-BG-12D
电器额定值：         10(3)A  250V AC  / 16(4) A  250VAC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：    ≥100MΩ
耐压(常态)：           1500V 1min
机械寿命(次)：       20000次
电器寿命(次)：       10000次
工作环境温度：      -25℃~+85℃
防护等级：              IP40
产品认证：            CQC、CE、CB、ROHS

下载产品样册下载产品样册

产品详情

关于KA22绿灯按钮开关的核心参数及特性如下：

一、产品系列与型号解析

‌K22系列‌：该开关属于22mm直径规格的按钮开关系列，其中"KA22"应指代该系列中特定型号的绿色按钮开关 。

‌型号命名规则‌（以K22系列为例）

‌K22‌：22mm颈部安装尺寸

‌颜色代码‌：G（绿色）

‌功能代码‌：如17□（指示灯）、21□（按钮开关）、24□（带灯按钮）等

‌触点配置‌：例如1a（常开）、1b（常闭）、1a+1b（组合）等。

二、关键性能参数

‌电气特性‌

电压范围‌：支持6VDC、12VDC、24VDC、110VAC、220VAC等多种交直流电压。

‌

触点容量‌：

24V电压下：额定电流10A（AC1等级）或6A（DC1等级）

220V电压下：额定电流6A（AC1等级）。

‌接触电阻‌：≤50mΩ（首次测试）。

‌

机械与环境性能‌

机械寿命‌：标准按钮开关可达200万次操作，特殊型号（如钥匙开关）为50万次。

‌防护等级‌：IP40（防尘防轻度喷水）。

‌温度范围‌：-25℃ ~ +70℃（无凝露）。

安全认证‌

符合绝缘电阻（≥100MΩ @500VDC）、介质耐压（1800VAC/1分钟）等标准。

三、外观与安装

‌颜色与类型‌：提供绿色圆形或方形按钮头，可选平头（RF）、高钮（RE）等造型。

‌安装方式‌：22mm面板开孔，背部螺纹固定，安装孔距为19mm。

‌可选附件‌：支持防护罩（如SC2）、防水橡胶帽、LED灯珠（替换白炽灯）等。

四、典型应用场景

适用于工业控制柜、机械设备的启停控制、状态指示等场景。

常见型号示例：

‌基础按钮开关‌：如 K22-21G（绿色自复位按钮）。

‌带灯按钮开关‌：如 K22-24G（绿色圆形带灯）、K22-27G（LED绿色带灯）。
