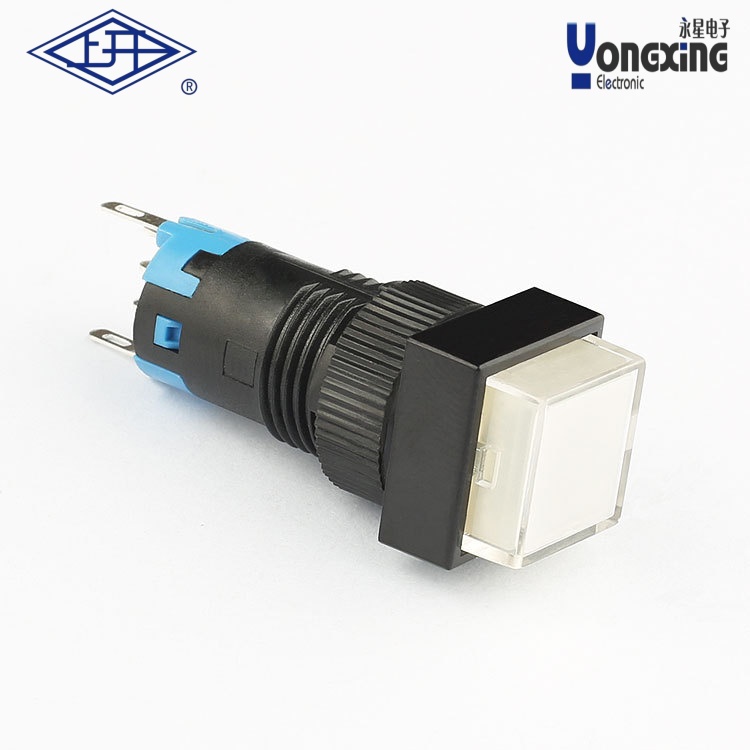

> AD12单极自锁带灯白色方形按钮开关

•
•
•
•

产品名称：     AD12单极自锁带灯按钮
产品型号：       AD12-112L24D-W
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

AD12单极自锁带灯白色方形按钮开关综合参数

一、基础参数

‌型号‌：AD12-112L24D-W

‌结构‌：单极自锁（保持型），方形面板设计，带白色LED指示灯

‌颜色‌：按钮罩为白色（型号中“W”标识）

二、电气性能

‌额定负载‌：3A 250V AC

‌接触电阻‌：≤50MΩ（初始值）

‌绝缘电阻‌：≥100MΩ（常态）

‌耐压强度‌：1500V AC（1分钟测试）

‌指示灯电压‌：24V DC（型号中“24D”标识）

三、寿命与环境

‌电器寿命‌：自锁模式下25000次操作

‌机械寿命‌：自锁模式下50000次操作

‌工作温度‌：-5℃～+75℃

‌防护等级‌：IP40

四、物理特性

‌材质‌：

外壳：PA、ABS或PC

触点：银合金（Ag）

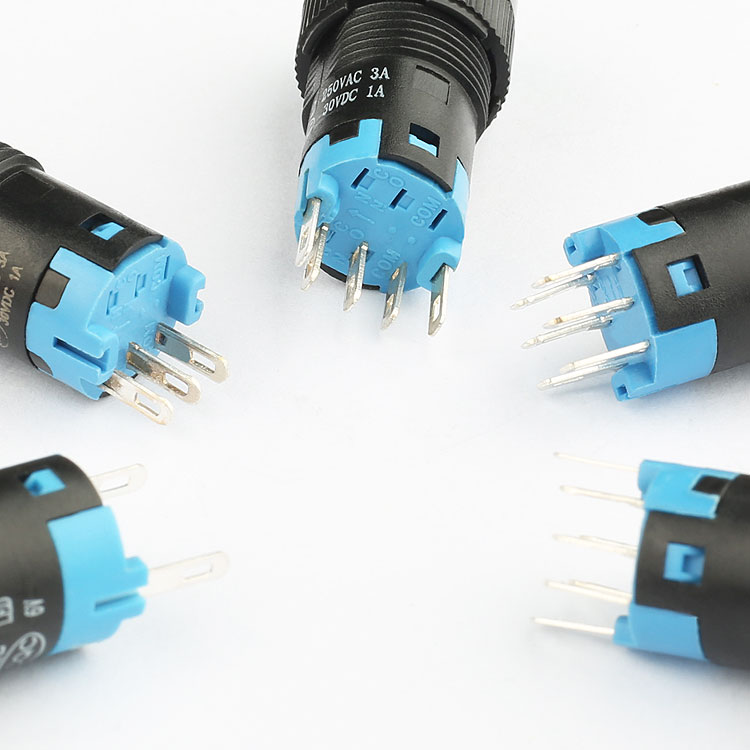

端子：铜镀银或镀金（默认镀银）

‌安装尺寸‌：面板开孔直径φ12mm

五、认证与兼容性

‌认证标准‌：CE、CQC、ROHS

‌适用场景‌：工业控制、设备电源启停等需自锁及状态指示的场景

型号命名规则解析（AD12系列）

‌面板开孔‌：AD12对应φ12mm开孔

‌电路组合‌：单极自锁为“112”组合（1常开+1常闭触点）

‌按钮类型‌：带灯型号以“L”标识

‌电压标识‌：如“24D”代表24V直流指示灯

同类产品对比

‌AD12双极自锁型‌：型号AD12-213L2a-G，支持双刀单掷结构，电器寿命50000次

‌无灯版本‌：型号后缀无“L”标识，机械寿命提升至100000次
