> AD16双极单掷圆形红色带灯按钮

•
•
•
•

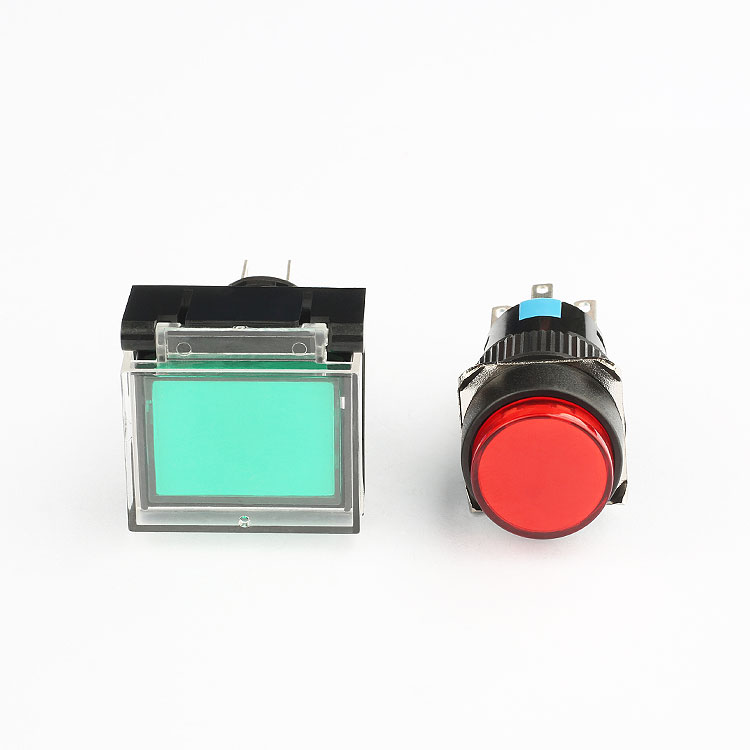

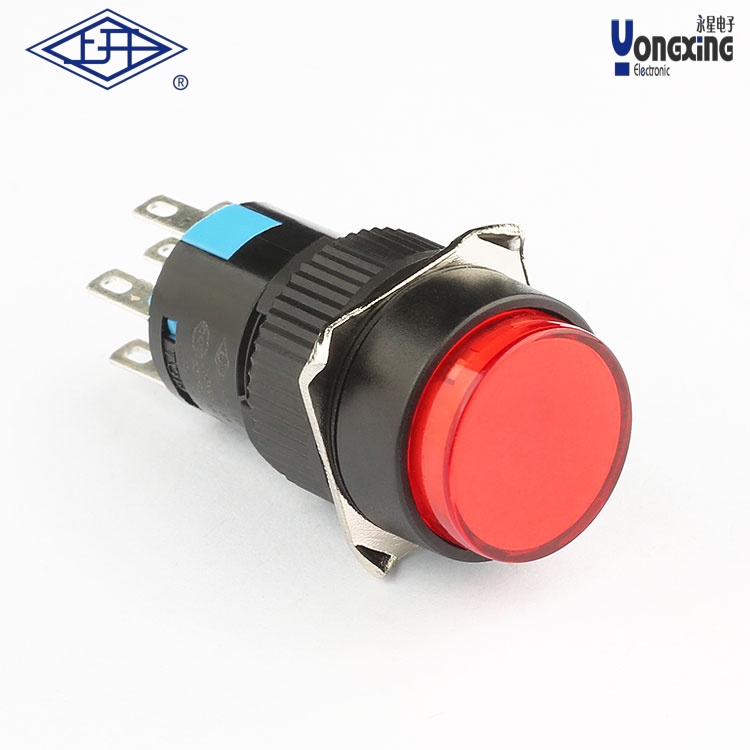

产品名称：      AD16双极单掷圆形红色带灯按钮
产品型号：        AD16-211L12-R
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

AD16系列双极单掷（DPST）圆形红色带灯按钮是一种常见的工业控制元件，以下是其关键信息及使用建议：

一、基本参数

‌型号解析‌

‌AD16‌：通常指按钮直径16mm（符合IEC标准面板开孔尺寸）。

‌双极单掷（DPST）‌：可同时控制2路独立电路，每路均为单掷（常开或常闭可选）。

红色带灯‌：紧急停止/警示功能，内置指示灯（LED或灯泡）。

‌
电气规格‌

额定电压/电流‌：常见AC 250V 5A或DC 30V 5A（具体需参考厂商数据）。

‌触点材料‌：银合金触点，耐电弧性能好。

‌防护等级‌：IP65（防尘防水，适用于工业环境）。

‌
机械特性‌

操作力‌：约3-5N，触感明确。

‌寿命‌：机械寿命≥100万次，电气寿命≥10万次（视负载类型）。

二、安装与接线

‌
面板安装‌

开孔直径：16mm（面板厚度建议1-5mm）。

使用配套螺母固定，确保按钮稳固无晃动。

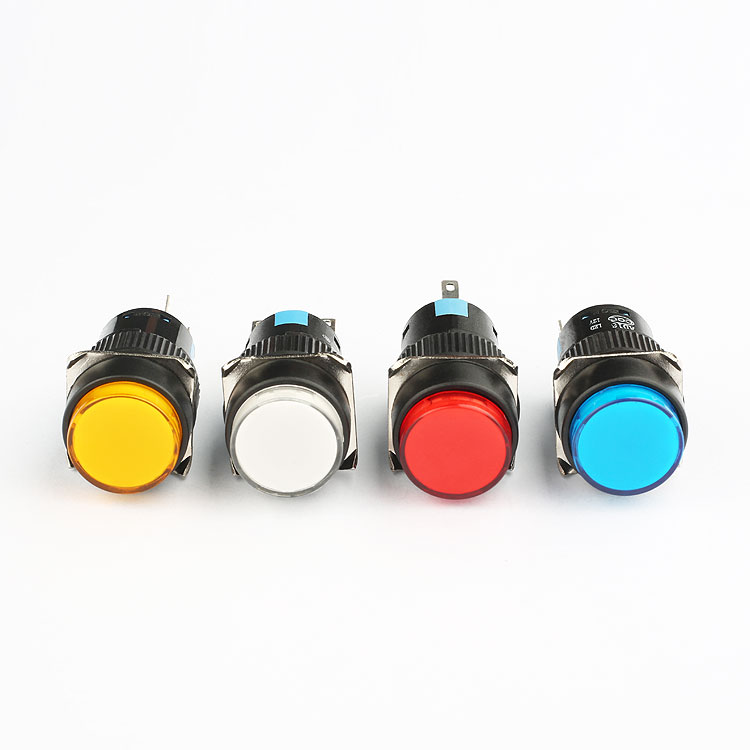

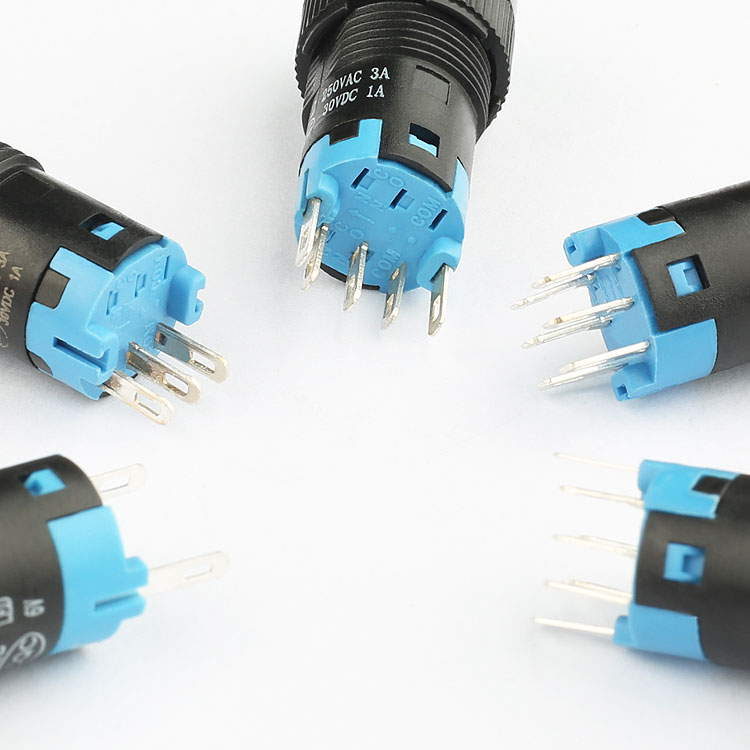

‌接线端子‌

通常为螺钉压接端子（线径支持0.5-1.5mm²）。

指示灯回路与开关触点独立，需外接电源（如LED灯电压：AC/DC 12-24V）。

三、应用场景

‌紧急停止‌：红色按钮常用于急停功能（需符合IEC 60947-5-5标准）。

‌状态指示‌：灯亮表示设备运行、故障或电源接通（可编程逻辑控制）。

四、常见问题排查

‌指示灯不亮‌

检查指示灯电源是否接通，确认电压匹配（LED需注意极性）。

更换备用灯泡或LED模块。

‌
触点接触不良‌

清洁氧化触点（使用触点清洁剂或细砂纸打磨）。

检查负载是否超过额定值（感性负载需加灭弧电路）。

五、安全认证

确认产品具备CE、UL确保合规性。

建议根据实际负载类型（阻性/感性）和环境条件选择适配型号，并定期维护以确保可靠性。
