> AD16单极自锁长方形绿色按钮

•
•
•
•

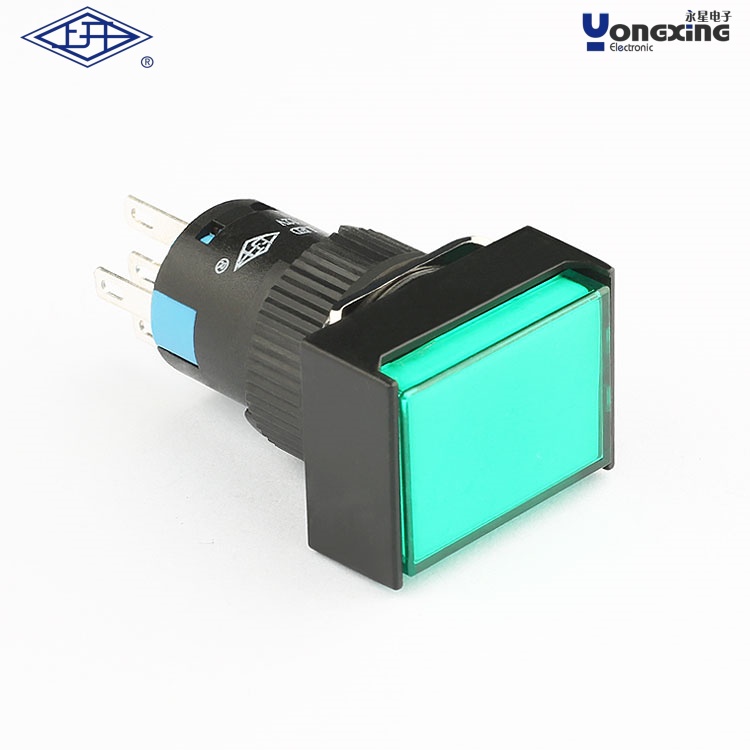

产品名称：     AD16单极自锁长方形绿色按钮
产品型号：       AD16-122L2-G
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

AD16系列单极自锁长方形绿色按钮是一种常见的工业控制元件，以下是对其的详细说明及使用建议：

一、产品特性

‌型号解析‌：

AD16：表示按钮直径为16mm的系列

单极：单组触点（1NO或1NC可选）

自锁：机械保持结构，按第一次锁定，按第二次复位

颜色：绿色通常标识"启动/运行"状态

‌技术参数‌：

额定电压：AC 250V/5A，DC 24V/0.5A

触点材质：银合金（抗电弧）

机械寿命：≥100,000次操作

防护等级：IP65（防尘防水）

‌
结构特点‌：

内置弹簧+棘轮机构实现自锁

透明窗带LED指示灯（可选）

面板开孔尺寸：12×22mm长方形

二、典型应用场景

机床设备：主轴启动/停止控制

自动化产线：急停复位按钮

电力系统：备用电源切换

电梯控制：检修模式开关

三、安装注意事项

使用专用开孔器加工面板

安装时按压方向需与面板垂直

潮湿环境应涂抹密封胶（硅胶型号：RTV-1187）

多按钮并装时保持≥5mm间距
