> AD16单极自锁长方形白色按钮

•
•
•
•

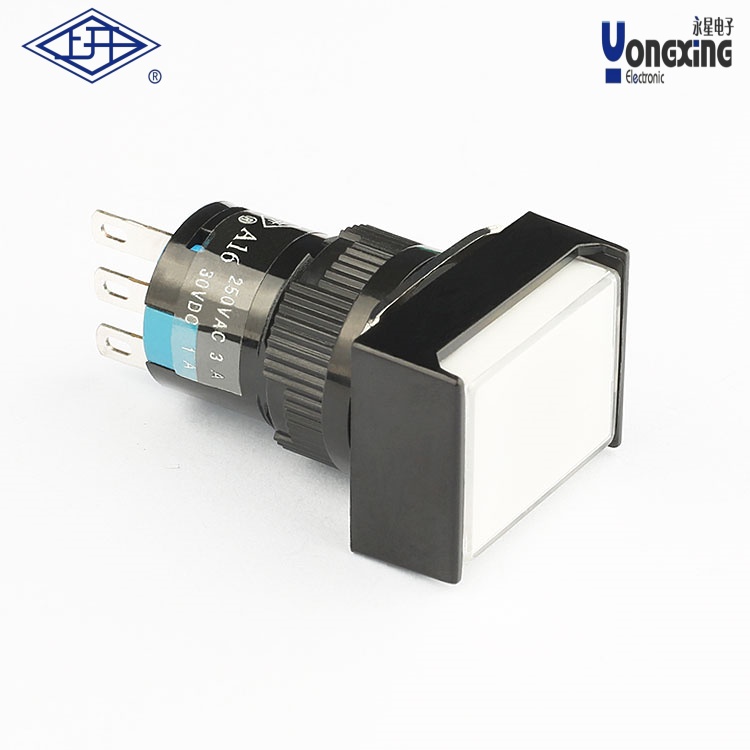

产品名称：     AD16单极自锁白色长方形按钮
产品型号：      AD16-113-W
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

AD16系列单极自锁白色长方形按钮是一种常见的工业控制元件，主要用于设备面板上的开关控制。

以下是关于该按钮的关键信息梳理：

一、核心特性

‌型号解析‌：

AD16‌：标准按钮开关系列号

‌单极‌：单组触点（1常开或1常闭）

‌自锁‌：机械锁定结构，按一次保持接通，再按复位断开

‌白色/长方形‌：外观为白色方形设计（常见尺寸22×22mm面板开孔）

‌

电气参数‌：

额定电压：AC 250V / DC 30V

额定电流：通常5A（阻性负载）

触点类型：1NO或1NC（需确认具体型号后缀）

‌机械特性‌：

操作力：约3-5N

寿命：机械寿命≥10万次，电气寿命≥5万次

防护等级：IP40（防尘设计，不防水）

二、选型注意事项

‌负载匹配‌：

感性负载（如继电器线圈）需降额使用，建议≤3A

容性负载需添加浪涌抑制电路

‌

安装细节‌：

面板厚度适配：0.5-4mm金属/塑料面板

标配螺母固定，需使用22mm开孔器加工安装孔

‌

特殊需求‌：

需要IP65防护时选防水型号（AD16B-□S）

带LED指示的版本需额外供电（AD16-22D系列）

三、典型应用场景

机床设备启停控制

配电柜紧急停止按钮（需配合红色蘑菇头使用）

自动化产线模式切换开关

仪器仪表的功能锁定

四、故障排查要点

‌无法自锁‌：

检查内部卡簧是否断裂

确认是否为瞬时型误标自锁型号
